Ключ RDS(ON) с программируемым ограничением тока c функциией защиты от перегрева и обратной полярности.
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
41 015 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:38 209 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,33 |
| от 325 | 10,59 |
| от 525 | 9,61 |
| от 900 | 8,83 |
| от 1 500 | 8,29 |
Склад 13
В наличии:2 806 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,24 |
| от 126 | 15,36 |
| от 252 | 13,81 |
| от 504 | 12,62 |
| от 1 007 | 11,74 |
Описание

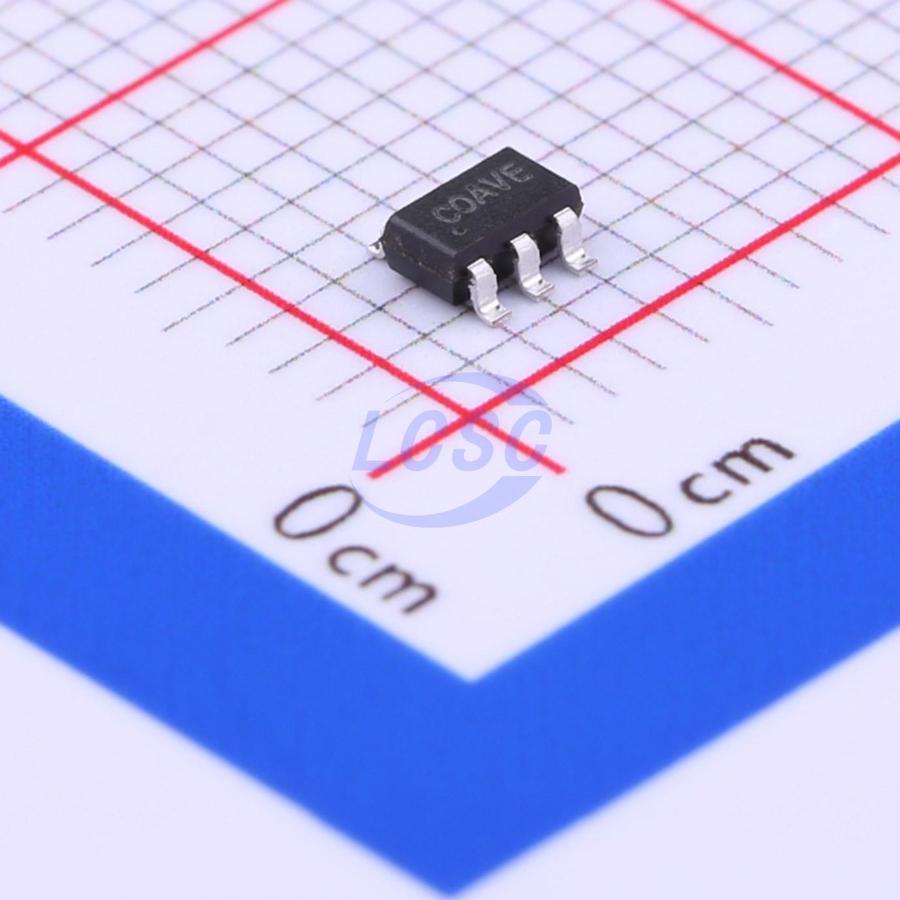

Микросхема Silergy SY6280AAC — это силовой ключ с программируемым ограничением тока. Выполнена в компактном корпусе SOT-23-5, поддерживает защиту от перегрева и обратной полярности. Подходит для применения в портативной и бытовой электронике.
Технические характеристики
| ESD CDM | 500V |
| ЭСР HBM | 2kV |
| Тип монтажа | SMD |
| Тип упаковки | SOT23-5 |
| Время включения | 130µs |
| Корпус | SOT-23-5 |
| Время выключения | 20µs |
| Rds on typical | 63mΩ |
| Uvlo threshold | 2.3V |
| Uvlo hysteresis | 0.1V |
| Output discharge | Нет |
| Reverse blocking | Да |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.4V |
| Макс. вых. ток | 2A |
| En rising threshold | 2V |
| En falling threshold | 0.8V |
| Макс. ток отключения | 1µA |
| Current limit formula | I_LIM(A)=6800/R_SET(Ω) |
| Макс. рассеиваемая мощность | 0.6W |
| Макс. ток покоя | 50µA |
| Тепловое сопротивление JA | 200°C/W |
| Тепловое сопротивление JC | 130°C/W |
| Current limit with 6k8 | 1A typical |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Shutdown current typical | 0.2µA |
| Диапазон темп. окр. | -40°C to 85°C |
| Ток покоя тип. | 38µA |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон темп. перехода | -40°C to 125°C |
| Output discharge resistance | Not applicable (SY6280A) |
| Гистерезис тепловой защиты | 20°C |
| Темп. тепловой защиты | 130°C |
| Описание (англ.) | SOT-23-5 Power Distribution Switches ROHS |
