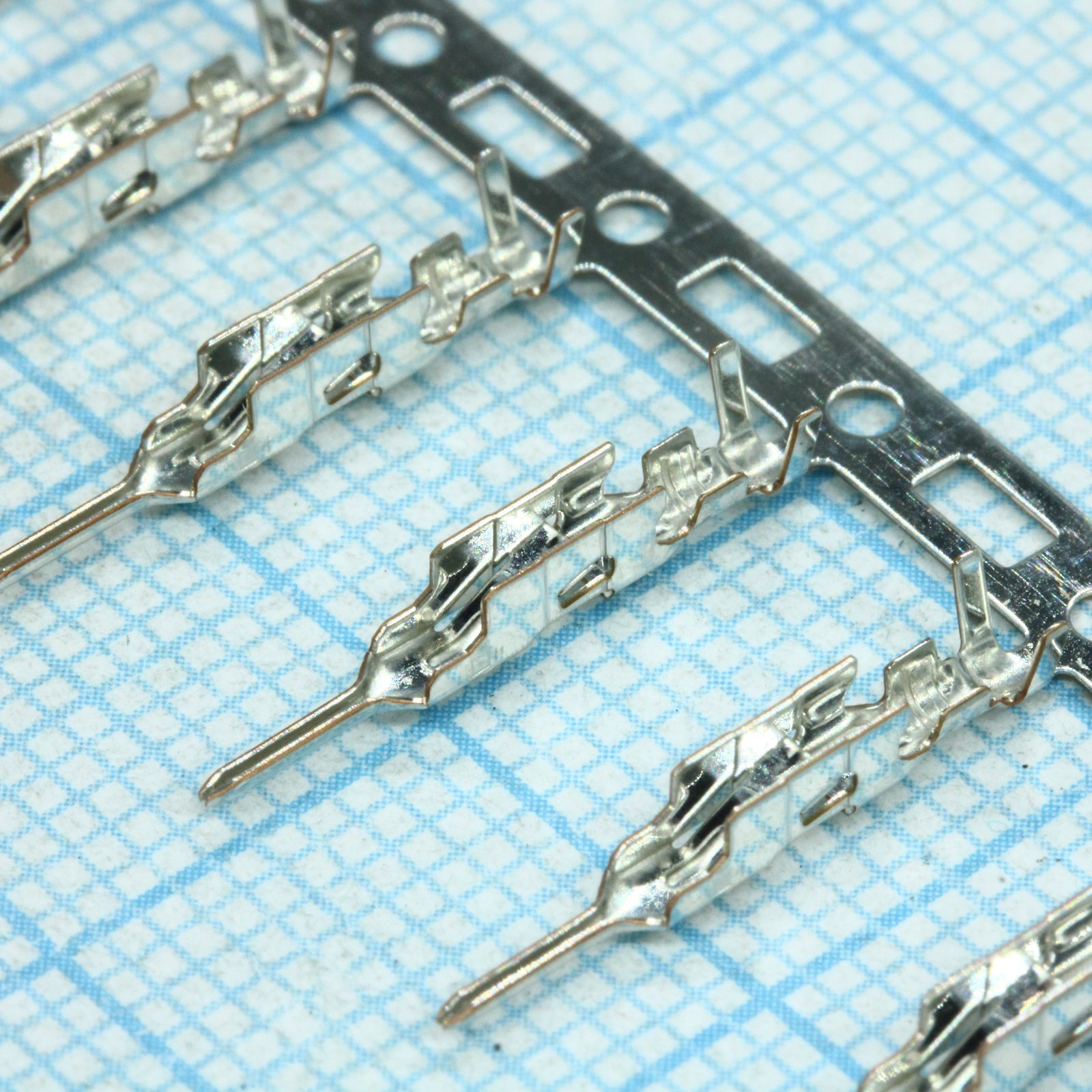

Контакт для разъемов серии XA (M), обжим на кабель 22-28AWG
У поставщика
ПроизводительJST
У поставщиков
8 212 шт.
Норм. уп.: 7000
Цены поставщиков
Склад 13
В наличии:8 212 шт
Срок поставки: до недели
Норм. уп.: 7000
Минимальная партия: 338 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,05 |
| от 259 | 1,81 |
| от 518 | 1,60 |
| от 1 036 | 1,43 |
| от 2 072 | 1,29 |
Описание
Контакт для разъемов серии XA от JST. Рассчитан на обжим проводов сечением 22-28 AWG. Выполнен в форм-факторе штыревого (PIN) контакта. Применяется в промышленной автоматике и бытовой электронике для сборки кабельных жгутов.
Технические характеристики
| Шаг | 2.5mm |
| Покрытие | Tin-plated (reflow treatment) |
| Пол разъёма | вилка |
| Серия | XA |
| Материал | Phosphor bronze |
| Retainer | Secondary retainer available |
| Монтаж на панель | Applicable |
| Тип контакта | Pin contact |
| Contact lance | Inner type |
| Insulation od | 0.8 to 1.9mm |
| Тип монтажа | обжимной |
| Тип компонента | обжимной контакт |
| Ном. ток | 3A AC/DC max (AWG #20) |
| Соотв. RoHS | Да |
| Ном. напряжение | 250V AC/DC max |
| Mating connector | XA socket (board-to-wire type) |
| Описание | Terminals |
| Lock construction | Secure lock |
| Кол-во на катушке | 7000 |
| Темп. диапазон | -25°C to +85°C |
| Applicable wire awg | 28 to 22 |
| Applicable wire mm2 | 0.08 to 0.33 |
| Выдерживаемое напряжение | 1500V AC/min |
| Сопр. изоляции | 500MΩ min |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Начальное сопротивление контакта | 10mΩ max |
| Описание (англ.) | Contact PIN Crimp ST Cable Mount 22-28AWG Reel |
| Contact resistance after env test | 20mΩ max |
