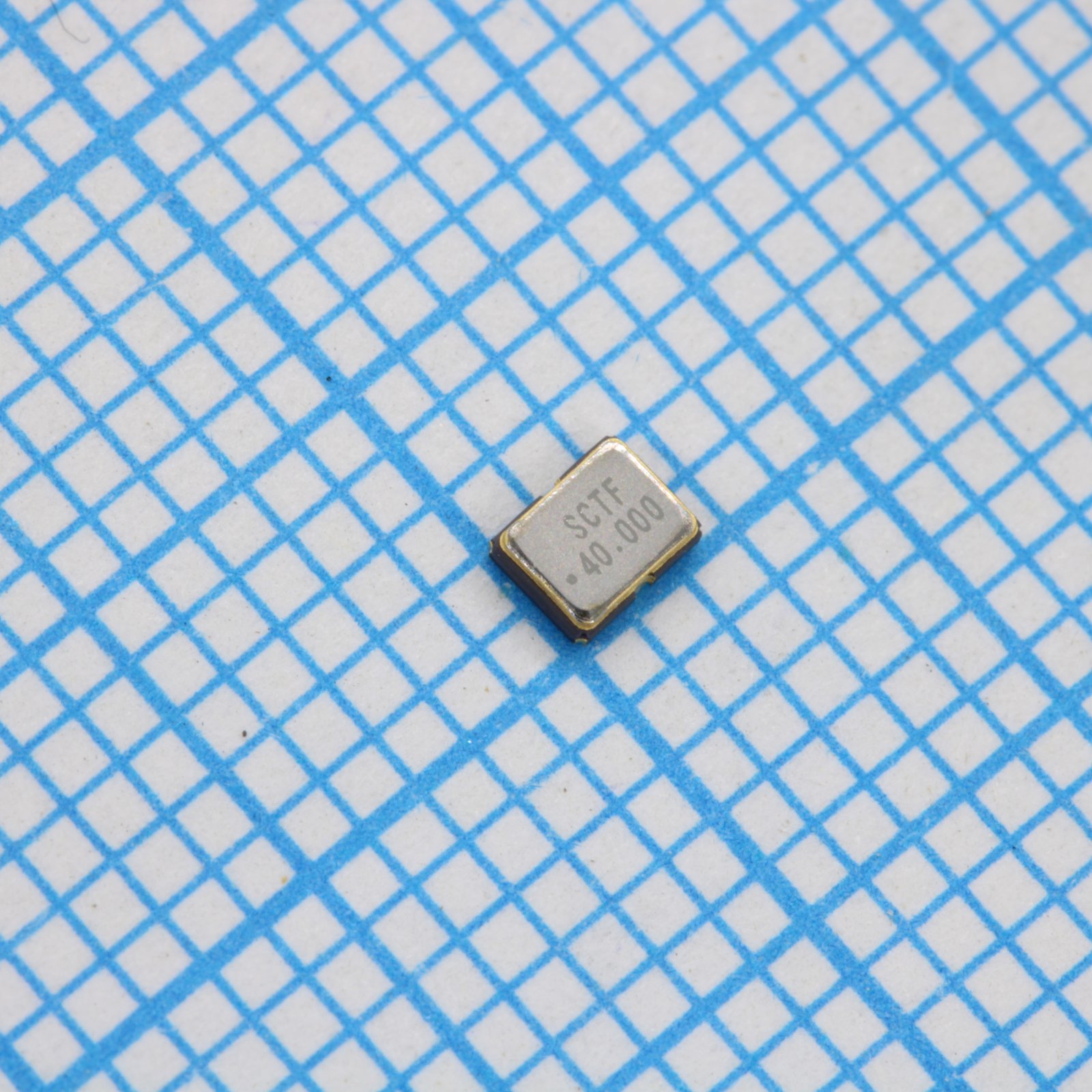

Кварцевый генератор 40мГц +15pf 20ppm
У поставщика
ПроизводительSCTF
У поставщиков
73 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:73 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 90,74 |
| от 46 | 84,70 |
| от 91 | 79,90 |
| от 182 | 75,69 |
| от 363 | 72,85 |
Описание
Кварцевый генератор SCTF на 40 МГц. Работает при напряжении от 1.62 до 3.63 В, точность частоты ±20 ppm, нагрузка 15 пФ. Выполнен в компактном SMD-корпусе 2520-4P. Подходит для тактовой синхронизации в промышленной автоматике и цифровой бытовой электронике.
Технические характеристики
| Старение | ±3ppm first year at 25°C |
| Вывод 2 | GND |
| Вывод 3 | Output |
| Вывод 4 | VDD |
| Корпус | SMD2520 |
| Тип монтажа | SMD |
| Частота | 40.000000 MHz |
| Размеры | 2.5mm x 2.0mm x 1.0mm (approx) |
| Рабочий цикл | 45%-55% |
| Описание | SMD2520 40.000MHz/1.62～3.63V quartz crystal oscillator |
| Output load | 15pF |
| Тип выхода | CMOS |
| Артикул | SX2M40.000M20F30TNN |
| Время запуска | 5ms max |
| Функция вывода 1 | Enable control (OE) |
| Профиль оплавления | Pb-Free: peak 260°C, max 30s above 217°C |
| Rise fall time | 3ns max |
| Соотв. RoHS | Да |
| Enable delay time | 150us max |
| Рабочее напряжение | 1.62V to 3.63V |
| Enable voltage low | 30%Vdd max |
| Low output voltage | 0.1Vdd max |
| Ток потребления | 20mA max |
| Enable voltage high | 70%Vdd min |
| High output voltage | 0.9Vdd min |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55 to 125°C |
| Frequency stability at 25C | ±20ppm |
| Frequency temperature drift | ±30ppm (-40 to 85°C) |
| Диап. раб. темп. | -40 to 85°C |
| Описание (англ.) | Oscillator 40MHz ±20ppm CMOS 1.62V~3.63V SMD2520-4P |
