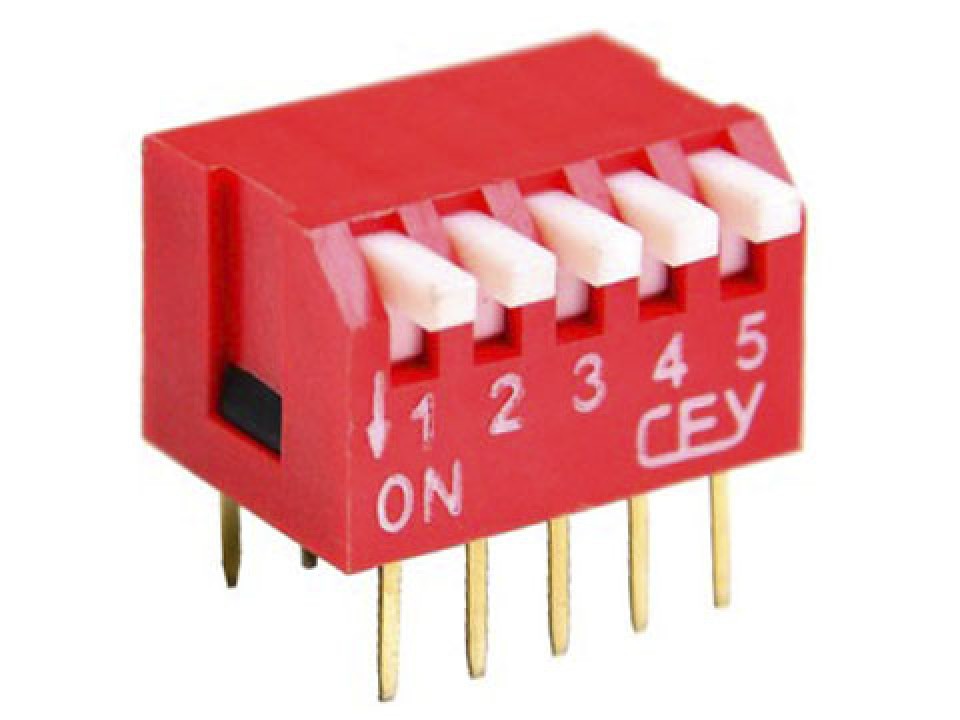

SWD3-5 (DP-05L) (DS1040-05RT) DIP 5 поз. шаг 2.54мм переключатель CONNFLY (арт. 211221)
У поставщика
ПроизводительCONNFLY
КатегорияDIP переключатели
У поставщиков
112 шт.
Норм. уп.: 33
Цены поставщиков
Склад 29
В наличии:112 шт.
Срок поставки: до 10 дн.
Норм. уп.: 33
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,76 |
Описание
Переключатель DIP-переключатель SWD3-5 (DP-05L) (DS1040-05RT) от производителя CONNFLY представляет собой пятипозиционное устройство с шагом выводов 2.54 мм. Выполнен в стандартном корпусе DIP для монтажа в отверстия на печатную плату. Предназначен для ручного выбора режимов работы, адресации или конфигурации электронных устройств. Обеспечивает надежную коммутацию сигналов в слаботочных цепях.
Технические характеристики
| Тип | DIP Switch |
| Шаг | 2.54mm |
| Ход | 1.90mm |
| Тип | DIP переключатель |
| Шаг | 2.54 мм |
| Схема | SPST |
| Корпус | DIP |
| Тип монтажа | THT |
| Размер вывода | 0.60mm x 0.15mm |
| Позиции | 5 |
| Размеры | Ширина: 7.62mm; Высота: 9.90mm; Длина: 14.16mm (N*2.54+1.46, N=5) |
| Шаг строк | 7.62mm |
| Монтаж | Выводной |
| Ном. ток | 100mA |
| Ном. напряжение | 24V AC/DC |
| Электрический ресурс | 2000 cycles |
| Operation force | 800g Max |
| Материал контакта | Copper Alloy, Gold plating |
| Материал корпуса | Engineering Plastics |
| Материал привода | Engineering Plastics |
| Soldering warning | Switch must be turned off during soldering |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 100mΩ Max |
| Housing color options | Red, Blue, Black, Brown |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Кол-во контактов | 5 |
| Диэлектрическая прочность | 500VAC per 1 minute |
