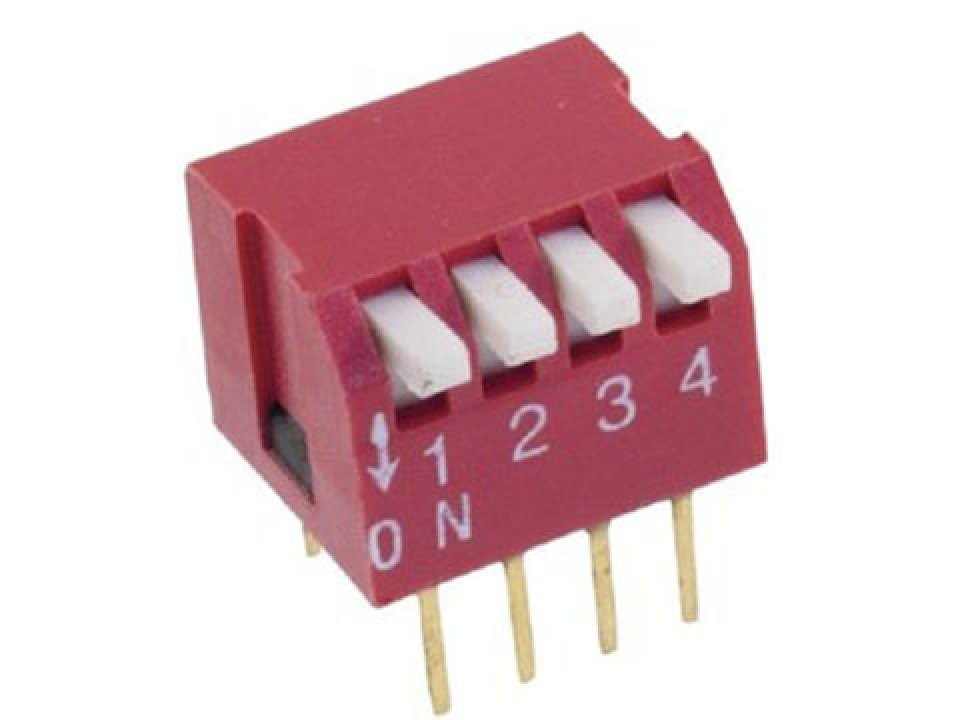

SWD3-4 (DP-04L) (DS1040-04RT) DIP 4 поз. шаг 2.54мм переключатель CONNFLY (арт. 211220)
У поставщика
ПроизводительCONNFLY
КатегорияDIP переключатели
У поставщиков
1 160 шт.
Норм. уп.: 40
Цены поставщиков
Склад 29
В наличии:1 160 шт.
Срок поставки: до 10 дн.
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,60 |
Описание
Переключатель DIP-переключатель на 4 позиции с шагом выводов 2,54 мм от производителя CONNFLY. Модель SWD3-4 (DP-04L) выполнена в стандартном корпусе DIP для монтажа в отверстия на печатной плате. Предназначен для ручной коммутации электрических цепей в слаботочных устройствах, часто применяется для настройки режимов работы или адресации оборудования. Надежный контактный узел обеспечивает четкую фиксацию в каждом положении.
Технические характеристики
| Шаг | 2.54mm |
| Ширина | 7.62mm |
| Высота | 9.90mm |
| Длина | 11.62mm |
| Ход | 1.90mm |
| Тип | DIP переключатель |
| Шаг | 2.54 мм |
| Схема | SPST |
| Корпус | DIP-4 |
| Тип монтажа | THT |
| Размер вывода | 0.60mm x 0.15mm |
| Тип корпуса | Regular |
| Корпус | DIP-4 |
| Монтаж | Выводной |
| Ном. ток | 100mA |
| Ном. напряжение | 24V AC/DC |
| Электрический ресурс | 2000 cycles |
| Operation force | 800g |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 100mΩ |
| Кол-во позиций | 4 |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Кол-во контактов | 4 контакта |
| Диэлектрическая прочность | 500VAC per 1 minute |
