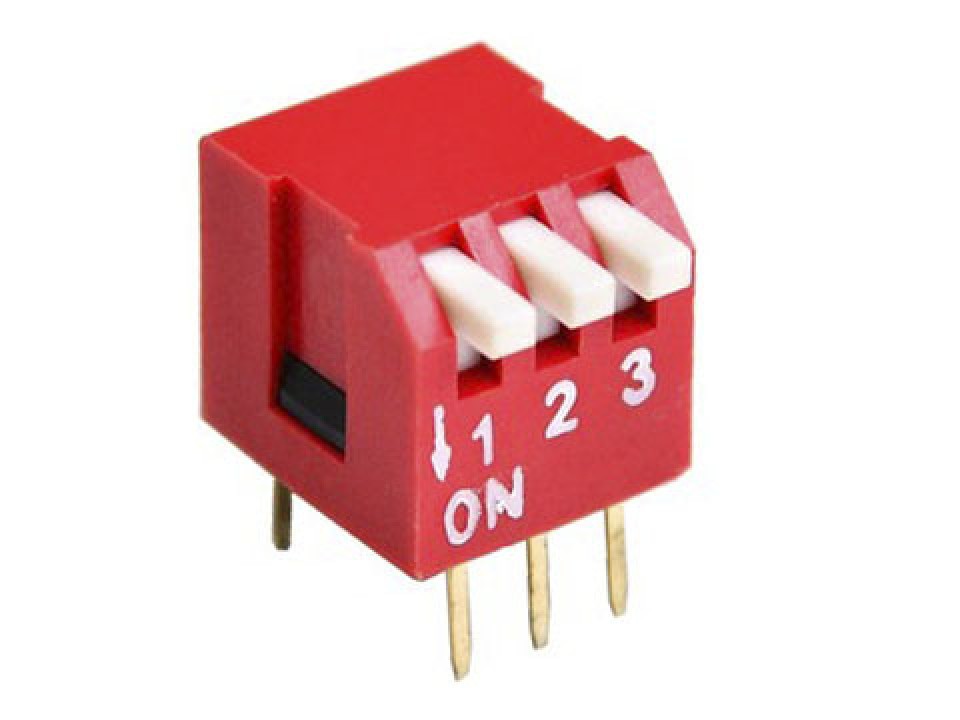

SWD3-3 (DP-03L) (DS1040-03RT) DIP 3 поз. шаг 2.54мм переключатель CONNFLY (арт. 211219)
У поставщика
ПроизводительCONNFLY
КатегорияDIP переключатели
У поставщиков
1 989 шт.
Норм. уп.: 51
Цены поставщиков
Склад 29
В наличии:1 989 шт.
Срок поставки: до 10 дн.
Норм. уп.: 51
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,23 |
Описание
Переключатель DIP-переключатель на 3 позиции с шагом выводов 2,54 мм от производителя CONNFLY. Модель SWD3-3 (DP-03L) выполнена в стандартном корпусе DIP для монтажа в отверстия на печатной плате. Предназначен для ручного выбора режимов работы, конфигурации адресов или установки параметров в электронных устройствах. Обеспечивает надежную коммутацию сигналов в слаботочных цепях.
Технические характеристики
| Тип | Regular DIP Switch |
| Шаг | 2.54mm |
| Ход | 1.90mm |
| Тип | DIP переключатель |
| Шаг | 2.54 мм |
| Схема | SPST |
| Корпус | DIP-3 |
| Тип монтажа | THT |
| Корпус | DIP |
| Монтаж | Выводной |
| Материал основания | Engineering Plastics, Black |
| Материал крышки | Engineering Plastics, Red or Blue |
| Ном. ток | 100mA |
| Общая длина | 9.08mm (N*2.54+1.46 for N=3) |
| Размеры пинов | 0.60mm x 0.15mm |
| Ном. напряжение | 24V AC/DC |
| Электрический ресурс | 2000 cycles |
| Operation force | 800g Max |
| Материал контакта | Copper Alloy, Gold plating |
| Материал привода | Engineering Plastics, White |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 100mΩ Max |
| Кол-во позиций | 3 |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Кол-во контактов | 3 |
| Диэлектрическая прочность | 500VAC per 1 minute |
