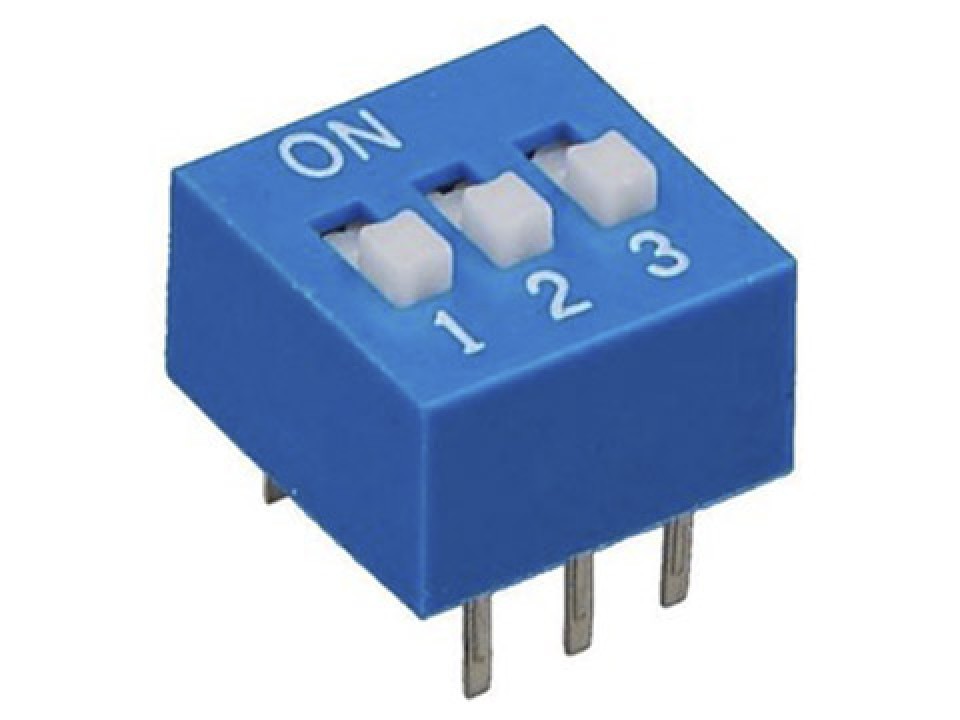

SWD1-3 (DS-03) (KLS7-DS-03) DIP 3 поз. шаг 2.54мм переключатель KLS (арт. 215528)
У поставщика
ПроизводительKLS
КатегорияDIP переключатели
У поставщиков
1 783 шт.
Норм. уп.: 51
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт12,40 ₽
Сумма632,40 ₽
до минимума склада не хватает 2 367,60 ₽
В наличии1 783 шт
заказ со склада от 3 000,00 ₽упаковка 51 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 632,40 ₽, не хватает 2 367,60 ₽. Добавьте позиций этого склада или выберите другой.
51 шт · Склад 29 · 632,40 ₽
Описание
Переключатель DIP-переключатель KLS модели SWD1-3 (DS-03) в корпусе DIP с тремя позициями и шагом выводов 2,54 мм. Предназначен для коммутации электрических цепей в электронных устройствах, обеспечивая надежное переключение режимов работы. Компактный корпус позволяет устанавливать компонент на печатные платы в составе блоков управления, измерительной техники и бытовой электроники.
Технические характеристики
| RoHS | Да |
| Шаг, мм | 2,54 |
| Ширина | 7.62mm |
| Высота | 5.5mm |
| Длина | 9.18mm |
| Тип | DIP переключатель |
| Тип монтажа | Выводной |
| Макс. мощность | 0.6W |
| Макс. ток | 25mA |
| Макс. напряжение | 24VDC |
| Тип корпуса | DIP |
| Материал основания | PBT plastic |
| Материал крышки | PBT plastic |
| Пайка волной | 260°C max 5 sec |
| Электрический ресурс | 2000 cycles |
| Рабочее усилие | 1000gf max |
| Ручная пайка | 320°C max 2 sec |
| Material operator | POM plastic |
| Материал вывода | tin plated phosphor bronze, half gold/sn |
| Сопр. контакта | 50mΩ max |
| Прочность изоляции | 500 В AC в течение 1 мин |
| Кол-во позиций | 3 |
| Сопр. изоляции | 100MΩ at 250VDC |
| Material sealing tape | polyimide KAPTON |
| Рабочая температура | -20…+70 °C |
| Кол-во контактов | 3 контакта |
| Мех. ресурс | 2000 |
| Напряжение, В | 24 |
| Позиции | 3 |
| Размеры мм | A=9.18 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление контакта, мОм | 50 |
| Ток, А | 0,025 |
| Электрическая прочность, В | 500 |
