Поставка под заказ от 5000 шт. Выводной круглый светодиод, d=5 мм, прозрачная широкоугольная линза. Цвет свечения RGB: красный (625 нм), зеленый (525 нм), синий (470 нм). Угол излучения 100°. Сила света Iv=600-800 мкд при If=20 мА. VF=1.9-2.4 В (красный).
У поставщика
ПроизводительArlight
У поставщиков
242 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:242 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,84 |
| от 76 | 40,56 |
| от 151 | 37,95 |
| от 301 | 35,66 |
| от 500 | 34,13 |
Описание

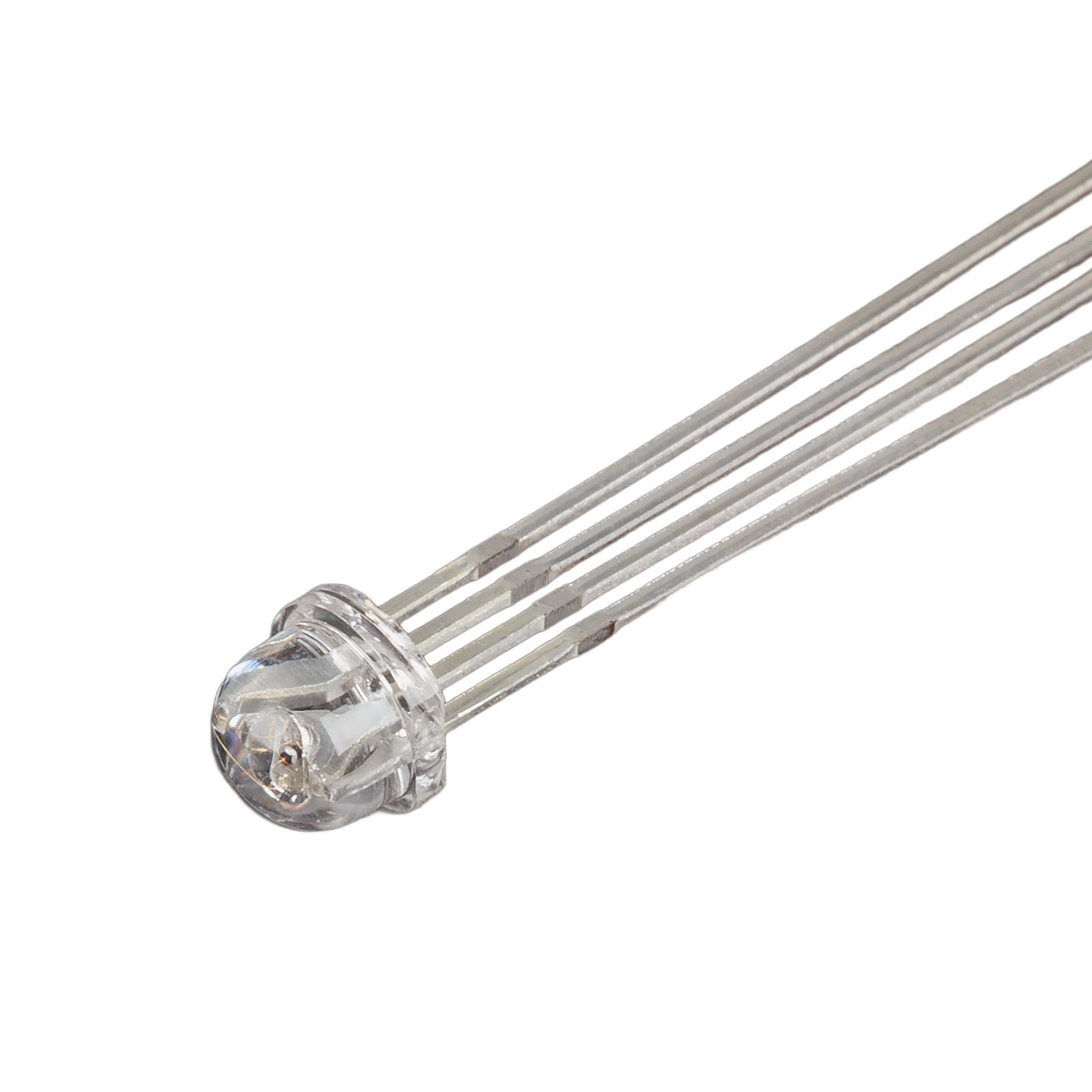

Светодиод ARL-5053RGBC/4A от Arlight — это выводной круглый компонент диаметром 5 мм с прозрачной широкоугольной линзой. Модель обеспечивает многоцветное RGB-свечение с длинами волн 625 нм (красный), 525 нм (зеленый) и 470 нм (синий). Благодаря углу излучения 100° и силе света 600-800 мкд при токе 20 мА, подходит для декоративной подсветки и индикации.
Технические характеристики
| Цоколевка | Pin1: Green Cathode; Pin2: Blue Cathode; Pin3: Common Anode; Pin4: Red Cathode |
| Корпус | 5mm round |
| Тип светодиода | Through-hole RGB LED |
| Тип монтажа | THT |
| Тип линзы | Water clear |
| Размеры | 5mm diameter, 6.0mm height, 27mm lead length |
| Описание | 5mm round through-hole RGB LED with clear wide-angle lens, common anode |
| Артикул | ARL-5053RGBC/4A |
| Common anode | Да |
| Чувствительность к ЭСР | Да |
| Угол обзора | 100° |
| Emitted colors | Красный, Зелёный, Синий |
| Hand soldering | 350°C for 3 sec |
| Прямой ток | 20mA |
| Обратный ток | 10µA at VR=5V |
| Обратное напряжение | 5V |
| Оплавление пайки | 260°C for 10 sec |
| Chip material red | AlGaInP on GaAs |
| Chip material blue | InGaAlN on SiC |
| Chip material green | InGaN on SiC |
| Forward voltage red | 1.9-2.4V |
| Peak wavelength red | 625-640nm |
| Темп. хранения | -40°C to +100°C |
| Forward voltage blue | 2.9-3.3V |
| Peak wavelength blue | 460-470nm |
| Forward voltage green | 2.9-3.3V |
| Раб. температура | -40°C to +80°C |
| Peak wavelength green | 520-530nm |
| Power dissipation red | 60mW |
| Luminous intensity red | 400-500mcd |
| Power dissipation blue | 130mW |
| Luminous intensity blue | 300-500mcd |
| Power dissipation green | 130mW |
| Тип упаковки | Bulk (россыпь) |
| Luminous intensity green | 800-1200mcd |
| Forward pulse current red | 60mA |
| Forward pulse current blue | 100mA |
| Forward pulse current green | 100mA |
| Protective resistor required | Да |
| Spectral line half width red | 15-25nm |
| Spectral line half width blue | 25-35nm |
| Spectral line half width green | 15-25nm |
| Recommended series resistor current | 20mA |
