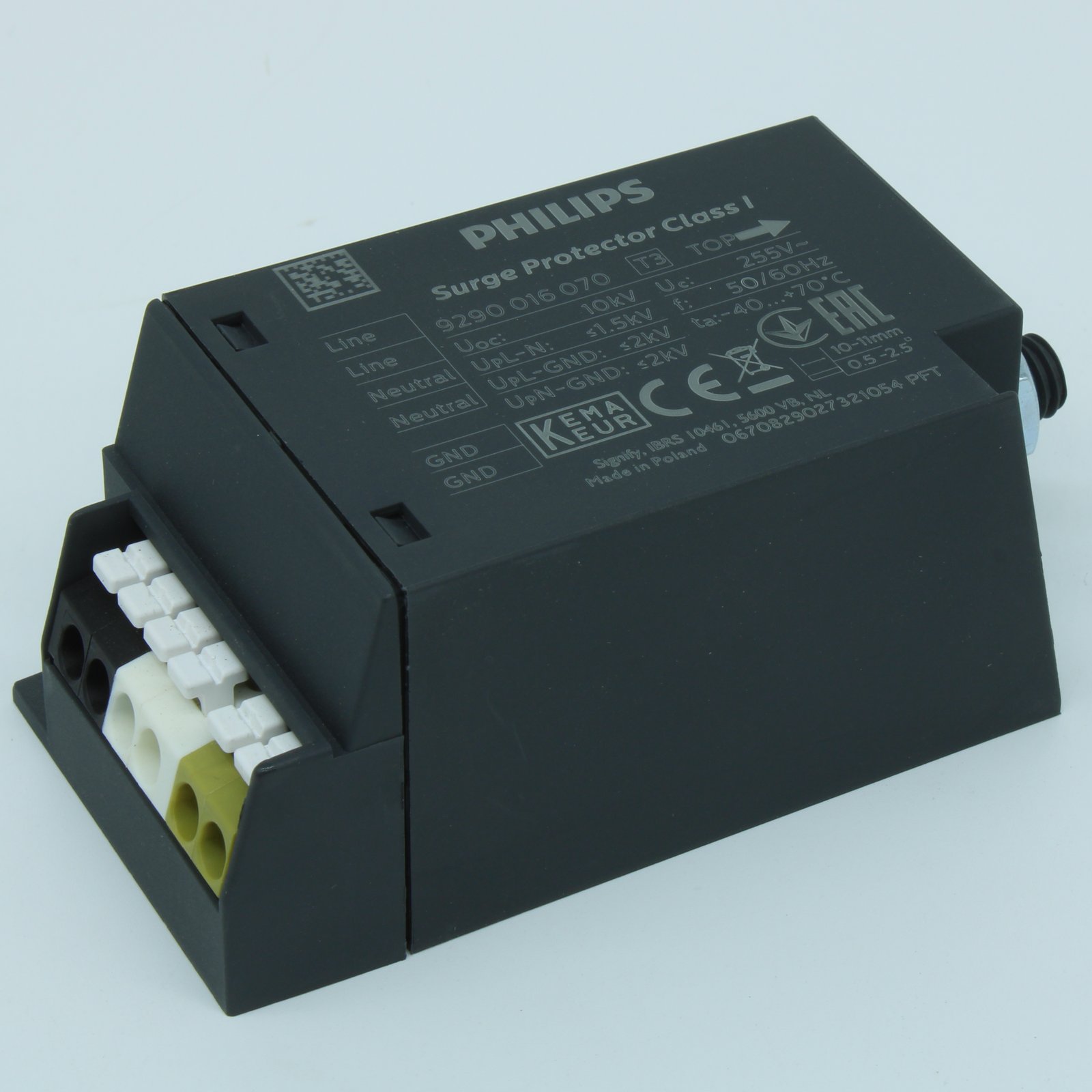

Устройство защиты от импульсных помех, рабочее напряжение 230В AC, 50/60Гц, макс. непрерывное рабочее напряжение 255 В AC, макс. имп. ток 10 кА, уровень напряжения защиты 1500 В, в корпусе 90x45x37.5мм, -40…+70°С, Class I
У поставщика
ПроизводительPhilips Electronics
КатегорияИсточники питания
У поставщиков
5 шт.
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 718,68 |
| от 2 | 709,40 |
| от 3 | 697,31 |
| от 5 | 679,95 |
| от 10 | 650,88 |
Описание
Устройство защиты от импульсных помех Class I от Philips Electronics. Рассчитано на рабочее напряжение 230 В AC, выдерживает импульсный ток до 10 кА и обеспечивает уровень защиты 1500 В. Компактный корпус 90x45x37.5 мм работает в диапазоне от -40 до +70°С. Применяется в промышленной автоматике и распределительных щитах для защиты оборудования от перенапряжений.
Технические характеристики
| Тип | Surge Protector Class-I |
| Вес | 70g |
| Корпус | 90x45x37.5mm |
| Срок службы | 100,000 hours |
| Тип монтажа | Выводной |
| Частота | 50-60Hz |
| Стандарты | EN61643-11, IEC61643-11 |
| Тип провода | Solid and stranded |
| Case width | 45mm |
| Размеры | 90x45x37.5mm |
| Backup fuse | 20A max, gG fuse |
| Case height | 37.5mm |
| Connections | Line: Чёрный; Ground: Зелёный; Neutral: Белый |
| Mounting stud | M8 |
| Диаметр провода | 0.5-2.5mm² |
| Сертификаты | CE, Kema Keur |
| Тип разъема | Push-in, single wire only |
| Монтажный винт | M4 |
| Общая длина | 90mm |
| Mounting length | 70mm |
| Момент затяжки | 0.8Nm |
| Protection mode | Differential mode & Common mode |
| Класс изоляции | Class I |
| Отн. влажность | 5-95% non-condensing |
| Темп. диапазон | -40…70°C |
| Длина зачистки | 10-11mm |
| Температура окружающей среды | -40…70°C |
| Номинальное входное напряжение | 230VAC |
| Темп. хранения | -40…85°C |
| Напряжение хол. хода | 10kV |
| Макс. потребление | 0.01W |
| Supported power grids | TN, TT (incl. TN-C, TN-C-S, TN-S) |
| End of life indication | Optical (light ON: functional, light OFF: end-of-life) |
| Rated load current max | 4A |
| Protection levels table | 1kA common: 1100V/1050V; 3kA common: 1700V/1300V; 5kA common: 1800V/1450V; 10kA common: 1900V/1850V; 1kA differential: 1100V; 3kA differential: 1250V; 5kA differential: 1350V; 10kA differential: 1500V |
| Тип упаковки | Штучный товар |
| Max earth leakage current | 50µA |
| Protection classification | Type 3 / Class III |
| Rated discharge current l n | 5kA |
| Rated discharge current l gnd | 5kA |
| Rated discharge current n gnd | 5kA |
| Temporary overvoltage tov ut mv | 1455V |
| Max voltage protection level l n | 1.5kV |
| Max allowable surface temperature | 80°C |
| Temporary overvoltage tov ut lv 1 | 337V |
| Temporary overvoltage tov ut lv 2 | 442V |
| Max voltage protection level l gnd | 2kV |
| Max voltage protection level n gnd | 2kV |
| Surge withstand capability 1 strike | 10kA, 8/20µs |
| Max continuous operating voltage l n | 255VAC |
| Surge withstand capability 50 strikes | 5kA, 8/20µs |
| Max continuous operating voltage l gnd | 255VAC |
| Max continuous operating voltage n gnd | 255VAC |
| Surge withstand capability 100 strikes | 3kA, 8/20µs |
