Транзистор полевой MOSFET N-канальный 650В 84А 450Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
407 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:277 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 052,45 |
| от 9 | 1 010,15 |
| от 18 | 981,85 |
| от 30 | 956,96 |
| от 90 | 940,13 |
Склад 12
В наличии:130 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 242,00 |
| от 2 | 1 171,85 |
Описание

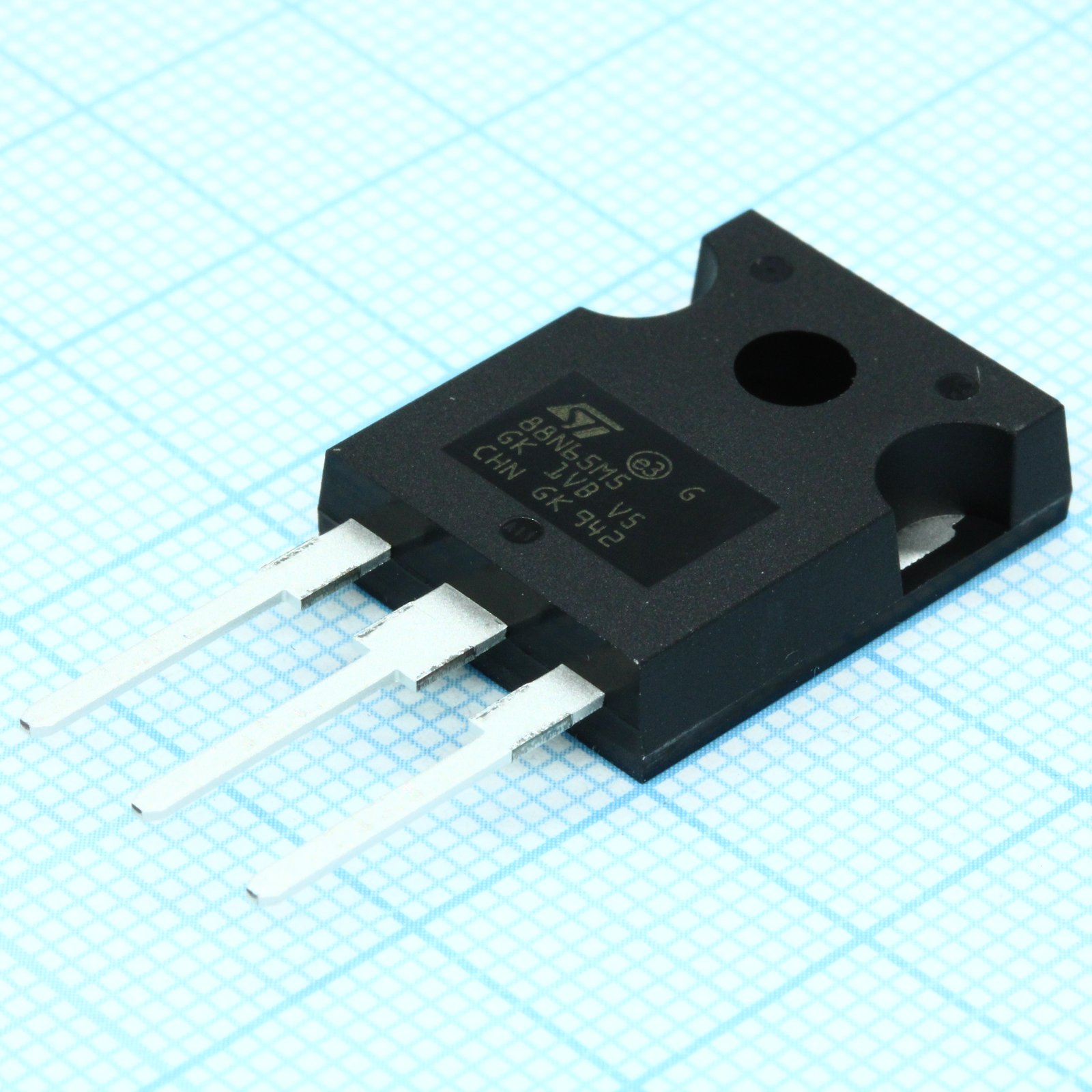

STMicroelectronics STW88N65M5 — N-канальный MOSFET-транзистор на напряжение 650 В и ток 84 А. Модель рассчитана на мощность до 450 Вт и выполнена в корпусе TO-247. Подходит для импульсных источников питания и силовой промышленной автоматики.
Технические характеристики
| Корпус | TO-247 |
| Rds(вкл) макс. | 0.029Ω |
| Rds(вкл) тип. | 0.024Ω |
| Технология | N-channel MDmesh V |
| Корпус | TO-247 |
| Тип монтажа | THT |
| Gate resistance | 1.79Ω |
| Avalanche energy | 2000mJ |
| Dv dt capability | 15V/ns |
| Заряд сток-затвор | 84nC |
| Вх. емкость | 8825pF |
| Рассеиваемая мощность | 450W |
| Полный заряд затвора | 204nC |
| Заряд затвор-исток | 51nC |
| Выходная емкость | 223pF |
| Drain current pulsed | 336A |
| Rds on test conditions | Vgs=10V, Id=42A |
| Напряжение затвор-исток макс. | ±25V |
| Switching crossing time | 56ns |
| Тип упаковки | Tube (туба) |
| Макс. напряжение сток-исток | 650V |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -55°C |
| Тип. время восст. | 544ns |
| Диап. темп. хр. | -55 to 150°C |
| Пороговое напряжение затвора макс. | 5V |
| Пороговое напряжение затвора мин. | 3V |
| Тип. пороговое Uзи | 4V |
| Reverse recovery time 150c | 660ns |
| Тип. заряд восст. | 14µC |
| Switching current fall time | 29ns |
| Switching voltage rise time | 16ns |
| Drain current continuous 25c | 84A |
| Reverse recovery charge 150c | 20µC |
| Обратная проходная емкость | 11pF |
| Source drain forward voltage | 1.5V |
| Switching voltage delay time | 141ns |
| Описание (англ.) | MOSFET N-CH 650V 84A 4-Pin(4+Tab) TO-247 Tube |
| Drain current continuous 100c | 50.5A |
| Тепловое сопр. переход-корпус | 0.28°C/W |
| Equivalent capacitance time related | 778pF |
| Тепловое сопротивление переход-среда | 50°C/W |
| Equivalent capacitance energy related | 202pF |
