Транзистор полевой MOSFET N-канальный 600В 39A
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
60 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:60 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 315,93 |
| от 3 | 311,35 |
| от 5 | 305,35 |
| от 10 | 296,54 |
| от 20 | 282,20 |
Описание

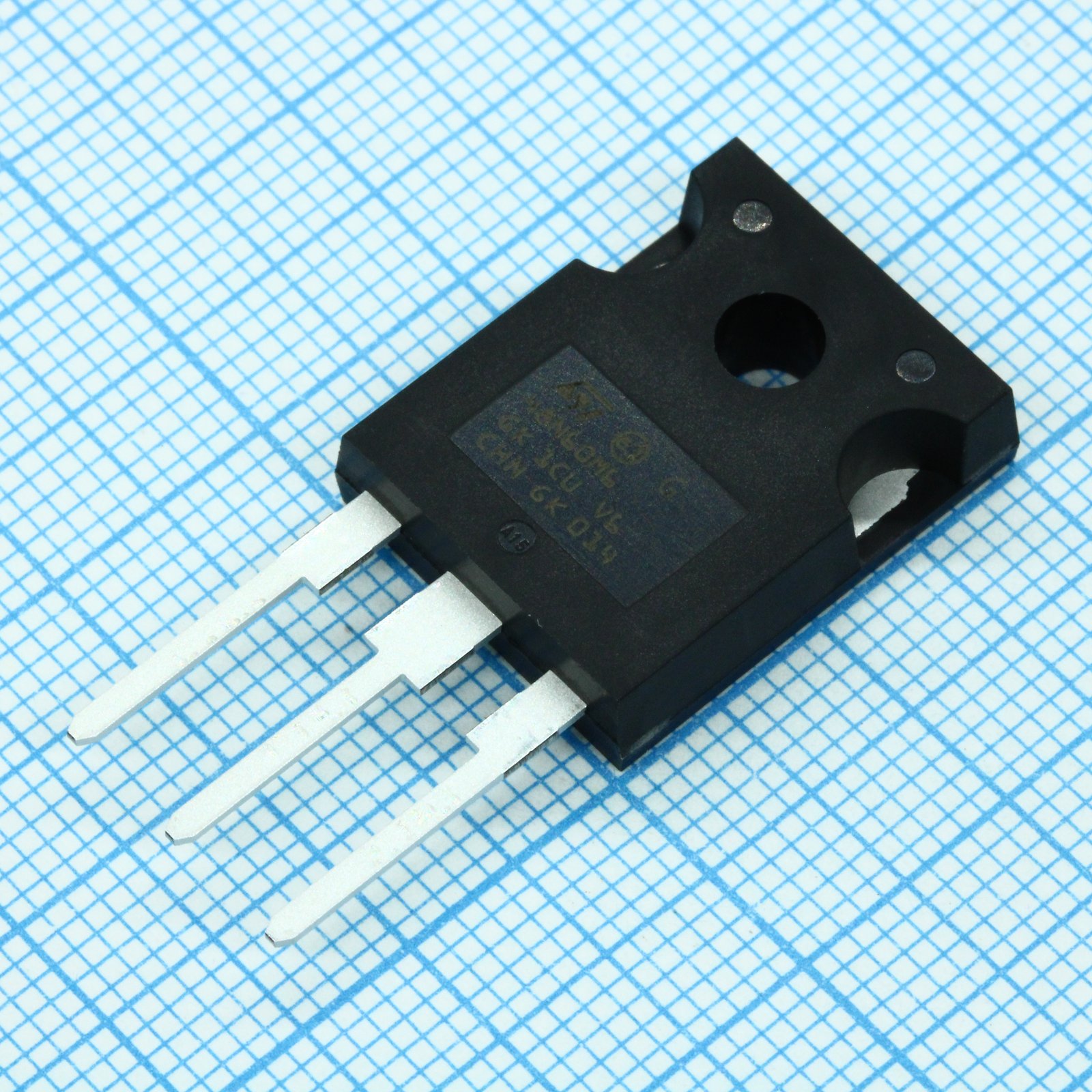

Транзистор полевой MOSFET N-канальный от STMicroelectronics. Рабочее напряжение 600 В, ток до 39 А, корпус TO-247. Подходит для импульсных источников питания и силовой электроники.
Технические характеристики
| Корпус | TO-247 |
| Тип монтажа | THT |
| Время спада | 9.5ns |
| Время нарастания | 34ns |
| ID продукта | STW48N60M6 |
| Технология | N-channel MOSFET |
| Корпус | TO-247 |
| Avalanche energy | 950mJ |
| Лавинный ток | 5.5A |
| Заряд сток-затвор | 23nC |
| Вх. емкость | 2578pF |
| Макс. R вкл. | 69mΩ |
| On resistance typ | 61mΩ |
| Рассеиваемая мощность | 250W |
| Полный заряд затвора | 57nC |
| Заряд затвор-исток | 16nC |
| Выходная емкость | 202pF |
| Время задержки включения | 28ns |
| Время задержки выключения | 60ns |
| Drain current pulsed | 140A |
| Source drain current | 39A |
| Voltage drain source | 600V |
| Мин. пробойное напр. | 600V |
| Время обратного восстановления | 317ns |
| Напряжение затвор-исток макс. | ±25V |
| On resistance condition | VGS=10V, ID=19.5A |
| Заряд обратного восстановления | 4.4μC |
| Тип упаковки | Tube (туба) |
| Reverse recovery current | 28A |
| Тип. прямое напряжение диода | 1.6V |
| Intrinsic gate resistance | 1.8Ω |
| Диап. темп. хр. | -55 to 150°C |
| Пороговое напряжение затвора макс. | 4.75V |
| Пороговое напряжение затвора мин. | 3.25V |
| Тип. пороговое Uзи | 4V |
| Reverse recovery time 150c | 475ns |
| Source drain current pulsed | 140A |
| Длительный ток стока 25°C | 39A |
| Reverse recovery charge 150c | 8.67μC |
| Обратная проходная емкость | 3.1pF |
| Описание (англ.) | MOSFET N-CH 600V 39A 3-Pin(3+Tab) TO-247 Tube |
| Непрерывный ток стока 100°C | 25A |
| Equivalent output capacitance | 415pF |
| Reverse recovery current 150c | 36.5A |
| Тепловое сопр. переход-корпус | 0.5°C/W |
| Тепловое сопротивление переход-среда | 50°C/W |
| Диапазон темп. перехода | -55 to 150°C |
