Диод выпрямительный общего применения 300В 8А
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
193 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:193 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 66,17 |
| от 11 | 64,75 |
| от 21 | 62,76 |
| от 50 | 59,73 |
| от 100 | 55,72 |
Описание

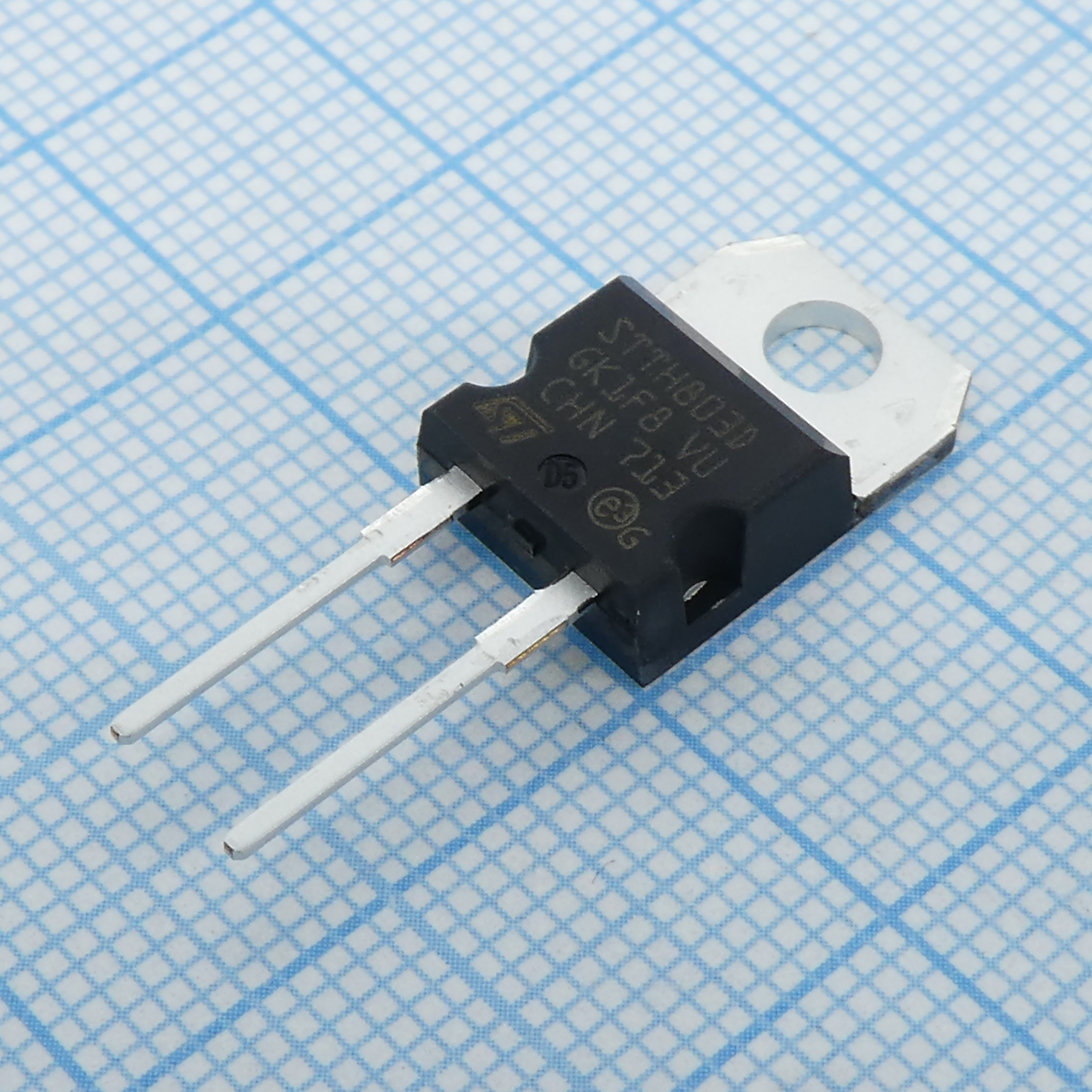

Выпрямительный диод STMicroelectronics STTH803D рассчитан на напряжение до 300 В и прямой ток 8 А. Компонент выполнен в корпусе TO-220AC. Подходит для применения в импульсных источниках питания и блоках промышленной автоматики.
Технические характеристики
| Тип | Fast recovery epitaxial diode |
| Вес | 1.86g |
| Маркировка | STTH803D |
| Корпус | TO-220AC |
| Тип монтажа | THT |
| Соответствие | ECOPACK2 |
| Размеры | Ширина корпуса: 10.00-10.40mm; Шаг выводов: 2.54mm typ; Высота корпуса: 4.40-4.60mm; Диаметр вывода: 3.75-3.85mm; Общая длина: 16.40mm typ |
| Артикул | STTH803D |
| Корпус | TO-220AC |
| Epoxy flammability | UL 94 V0 |
| Rms forward current | 20A |
| Softness factor 125C | 0.3 |
| Средний прямой ток | 8A |
| Тип упаковки | Tube (туба) |
| Conduction loss equation | P = 0.75 x I_F(AV) + 0.031 I_F(RMS)^2 |
| Макс. темп. перехода | 175°C |
| Forward recovery time 25C | 200ns |
| Диап. темп. хр. | -65 to 175°C |
| Forward recovery voltage 25C | 3.5V |
| Forward voltage drop max 25C | 1.25V |
| Описание (англ.) | DIODE GEN PURP 300V 8A TO220AC |
| Forward voltage drop max 125C | 1V |
| Forward voltage drop typ 125C | 0.85V |
| Reverse recovery current 125C | 8A |
| Повторяющееся импульсное обратное напряжение | 300V |
| Reverse leakage current max 25C | 20µA |
| Reverse leakage current max 125C | 200µA |
| Reverse leakage current typ 125C | 20µA |
| Reverse recovery time max 25C if1A | 35ns |
| Тепл. сопр. переход-корпус | 2.5 °C/W |
| Reverse recovery time max 25C if0.5A | 25ns |
| Неповторяющийся импульсный прямой ток | 100A |
