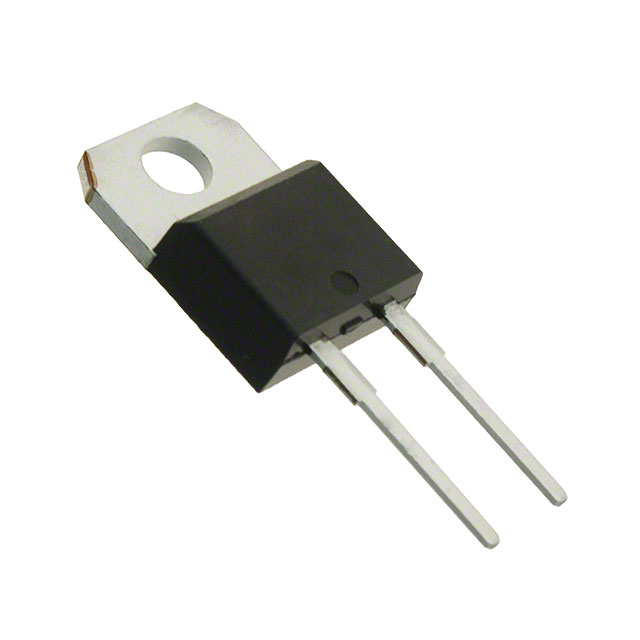

Диод выпрямительный 200В 8А STTH802D
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
392 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:392 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,64 |
| от 16 | 83,15 |
| от 31 | 81,16 |
| от 50 | 78,37 |
| от 150 | 74,89 |
Описание
Выпрямительный диод STTH802D от STMicroelectronics рассчитан на напряжение до 200 В и ток 8 А. Выполнен в прочном корпусе TO-220AC, отличается сверхбыстрым восстановлением. Подходит для импульсных блоков питания и высокочастотных выпрямителей в промышленной автоматике.
Технические характеристики
| Тип монтажа | SMD |
| Шаг выводов | 2.286mm |
| Технология | Planar Pt doping |
| Тип устройства | Ultrafast recovery diode |
| Тип упаковки | DPAK |
| Корпус | TO-220AC |
| Recovery type | Ultrafast |
| Ecopack compliant | Да |
| Insulating voltage | Not applicable for DPAK (2000V RMS for TO-220FPAC) |
| Размеры упаковки | 5.97-6.22mm x 6.35-6.73mm x 2.18-2.40mm |
| Forward rms current | 16A |
| Средний прямой ток | 8A |
| Тип упаковки | Tube (туба) |
| Conduction loss equation | P = 0.73 * IF(AV) + 0.021 * IF(RMS)^2 |
| Макс. темп. перехода | 175°C |
| Forward recovery time typ | 150ns (IF=8A, dIF/dt=50A/µs, Tj=25°C) |
| Макс. время обрат. восстановления | 22ns (same conditions) |
| Тип. время восст. | 17ns (IF=1A, dIF/dt=-100A/µs, VR=30V, Tj=25°C) |
| Диап. темп. хр. | -65 to +175°C |
| Forward recovery voltage typ | 1.5V (same conditions) |
| Forward voltage drop max 25C | 1.05V (IF=8A) |
| Forward voltage drop typ 25C | 0.95V (IF=8A) |
| Reverse recovery current max | 7.0A (same conditions) |
| Reverse recovery current typ | 5.5A (IF=8A, dIF/dt=-200A/µs, VR=160V, Tj=125°C) |
| Описание (англ.) | Ultra Fast Diode 200V 8A |
| Forward voltage drop max 150C | 0.90V (IF=8A) |
| Forward voltage drop typ 150C | 0.80V (IF=8A) |
| Повторяющееся импульсное обратное напряжение | 200V |
| Reverse leakage current typ 25C | 6µA (VR=200V) |
| Reverse leakage current max 125C | 60µA (VR=200V) |
| Reverse leakage current typ 125C | 6µA (VR=200V) |
| Тепл. сопр. переход-корпус | 3.2°C/W (DPAK) |
| Неповторяющийся импульсный прямой ток | 100A (tp=10ms sinusoidal) |
