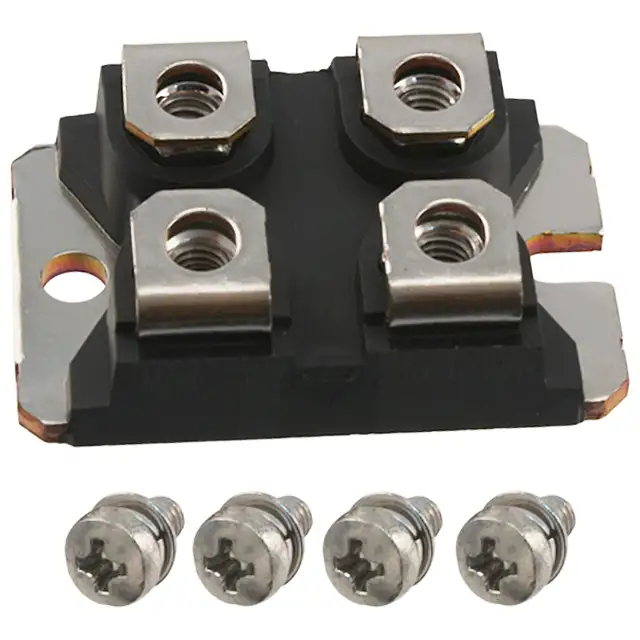

Diode module 400v 30a isotop STTH61R04TV2
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
10 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 904,23 |
| от 2 | 1 882,76 |
| от 3 | 1 855,00 |
| от 4 | 1 815,67 |
| от 5 | 1 748,78 |
Описание
Диодный модуль STTH61R04TV2 от STMicroelectronics рассчитан на напряжение 400 В и ток 30 А. Компонент выполнен в прочном корпусе ISOTOP®. Подходит для применения в импульсных источниках питания и силовой промышленной автоматике.
Технические характеристики
| Тип | ultrafast_recovery_diode_module |
| Вес | 27g |
| Маркировка | STTH61R04TV2 |
| Корпус | ISOTOP |
| Упаковка | Tube of 10 |
| Тип монтажа | винтовое |
| Размеры | A: 11.80 to 12.20 mm; B: 7.8 to 8.20 mm; C: 0.75 to 0.85 mm; D: 37.80 to 38.20 mm; E: 25.15 to 25.50 mm; F: 4.10 to 4.30 mm; G: 14.90 to 15.10 mm; P: 4.00 to 4.30 mm; S: 30.10 to 30.30 mm; A1: 8.90 to 9.10 mm; C2: 1.95 to 2.05 mm; D1: 31.50 to 31.70 mm; E1: 23.85 to 24.15 mm; E2: 24.80 typ. mm; F1: 4.60 to 5.00 mm; G1: 12.60 to 12.80 mm; G2: 3.50 to 4.30 mm; P1: 4.00 to 4.40 mm |
| Ёмкость | 45pF |
| Артикул | STTH61R04TV2 |
| Корпус | ISOTOPВ® |
| Конфигурация | dual_diode_common_cathode |
| Softness factor | 0.4 |
| Rms forward current | 60A |
| Electrical insulation | 2500V RMS |
| Forward recovery time | 250ns |
| Тип упаковки | Tube (туба) |
| Forward recovery voltage | 2.9V |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to +150°C |
| Coupling thermal resistance | 0.1°C/W |
| Forward voltage drop max 25C | 1.45V |
| Reverse recovery current max | 14A |
| Reverse recovery current typ | 10A |
| Forward voltage drop max 100C | 1.3V |
| Forward voltage drop max 150C | 1.20V |
| Forward voltage drop typ 150C | 0.95V |
| Total average forward current | 60A |
| Reverse recovery time max 35ns | 35ns |
| Reverse recovery time typ 24ns | 24ns |
| Повторяющийся пиковый прямой ток | 900A |
| Повторяющееся импульсное обратное напряжение | 400V |
| Reverse leakage current max 125C | 150µA |
| Reverse leakage current typ 125C | 15µA |
| Average forward current per diode | 30A |
| Неповторяющееся импульсное обратное напряжение | 400V |
| Неповторяющийся импульсный прямой ток | 350A |
| Thermal resistance junction to case total | 0.8°C/W |
| Thermal resistance junction to case per diode | 1.5°C/W |
