Диод выпрямительный общего применения 600В 5А
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
430 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:430 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,24 |
| от 20 | 68,43 |
| от 50 | 67,39 |
| от 100 | 66,76 |
| от 200 | 66,23 |
Описание

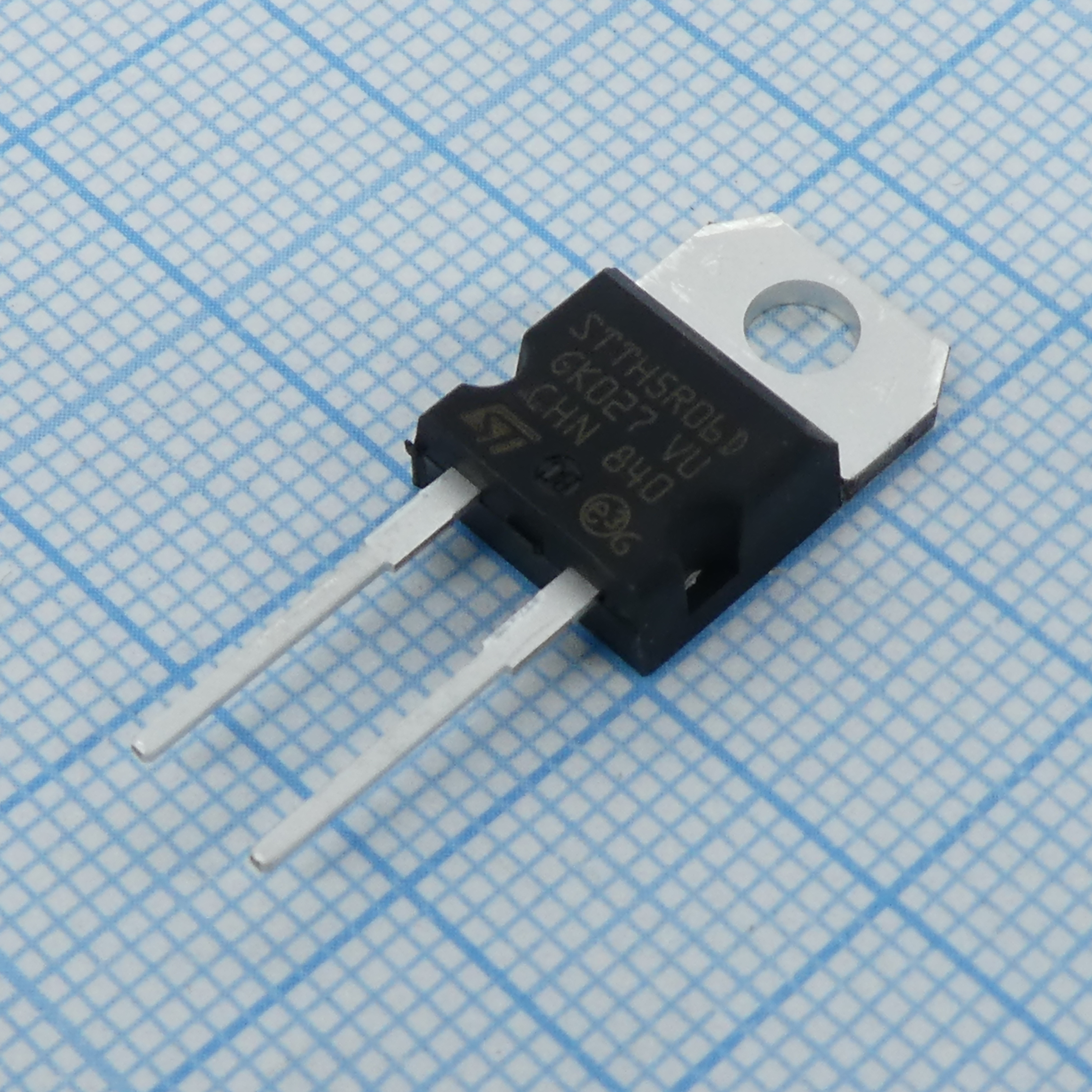

Выпрямительный диод STMicroelectronics STTH5R06D рассчитан на напряжение до 600 В и ток 5 А. Выполнен в прочном корпусе TO-220AC. Подходит для использования в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| Примечания | DPAK package; also available in TO-220AC, TO-220FPAC, D²PAK |
| Корпус | DPAK |
| Тип монтажа | SMD |
| Полярность | cathode/standoff |
| Тип диода | ultrafast rectifier |
| Технология | Turbo 2 |
| Описание | Turbo 2 ultrafast high voltage rectifier |
| Артикул | STTH5R06D |
| Корпус | TO-220AC |
| Condition qrr | same as IRM |
| Condition tfr | IF=5A, Tj=25°C, VFR=1.1*VFmax, dIF/dt=40A/µs |
| Condition vfp | same as tfr |
| Condition irrm | IF=5A, Tj=125°C, VR=400V, dIF/dt=-200A/µs |
| Condition surge | tp=10ms sinusoidal |
| Condition sfactor | same as IRM |
| Condition trr max | IF=0.5A, Irr=0.25A, IR=1A, Tj=25°C |
| Condition trr typ | IF=1A, VR=30V, dIF/dt=-50A/µs |
| Ecopack compliant | Да |
| Insulated package | Нет |
| Размеры упаковки | Detail: see Table 8 in datasheet; Lead span: 10.40mm max; Макс. высота: 2.40mm; Height min: 2.18mm; Макс. ширина корпуса: 6.73mm; Body width min: 6.35mm; Макс. длина корпуса: 6.22mm; Мин. длина корпуса: 5.97mm |
| Rms forward current | 10A |
| Softness factor typ | 0.35 |
| Condition capacitance | F=1MHz |
| Средний прямой ток | 5A |
| Forward voltage typ 25C | 2.9V |
| Тип упаковки | Tube (туба) |
| Forward voltage max 125C | 1.8V |
| Forward voltage typ 125C | 1.4V |
| Макс. темп. перехода | 175°C |
| Condition forward voltage | IF=5A |
| Condition reverse leakage | VR=VRRM |
| Forward recovery time typ | 150ns |
| Макс. время обрат. восстановления | 25ns |
| Тип. время восст. | 40ns |
| Диап. темп. хр. | -65 to +175°C |
| Тип. заряд восст. | 110nC |
| Forward recovery voltage typ | 4.5V |
| Описание (англ.) | DIODE GEN PURP 600V 5A TO220AC |
| Junction capacitance typ at 0V | ≈100pF |
| Reverse leakage current max 125C | 250µA |
| Reverse leakage current typ 125C | 25µA |
| Тепловое сопр. переход-корпус | 3.0 °C/W |
| Condition average forward current | TC=135°C, δ=0.5, square wave |
| Peak reverse recovery current max | 6A |
| Peak reverse recovery current typ | 5A |
| Неповторяющийся импульсный прямой ток | 50A |
| Макс. повторяющееся импульсное обратное напряжение | 600V |
| Thermal resistance junction ambient variable | depending on copper surface (see Figure 13) |
