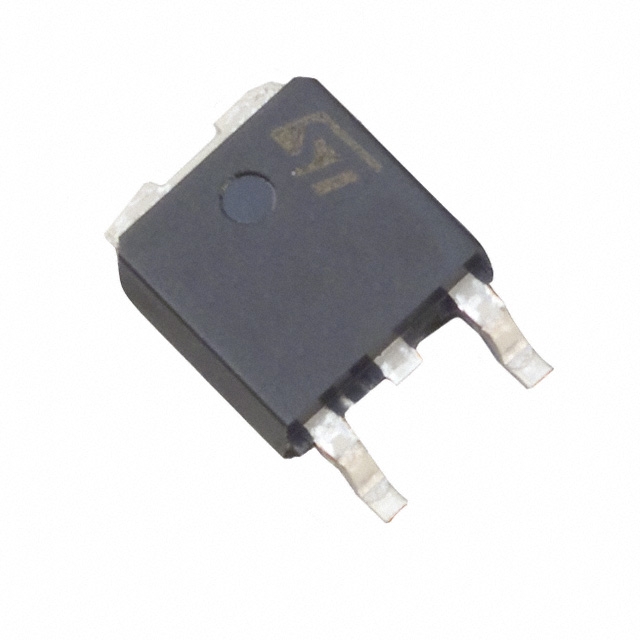

Диод импульсный 1200V 5A 48нс STTH512B-TR
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
302 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:302 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,00 |
| от 38 | 57,98 |
| от 75 | 53,89 |
| от 150 | 50,81 |
| от 299 | 48,51 |
Описание
Импульсный диод STMicroelectronics STTH512B-TR рассчитан на напряжение до 1200 В и ток 5 А. Отличается сверхбыстрым восстановлением (48 нс) и компактным корпусом DPAK. Применяется в импульсных блоках питания, силовой электронике и преобразователях.
Технические характеристики
| Тип | Ultrafast recovery diode |
| Корпус | DPAK/TO-252AA |
| Особенности | Very low conduction and switching losses, high frequency operation, high reverse voltage capability, high junction temperature, insulated package available |
| Тип монтажа | SMD |
| Размеры | Макс. ширина корпуса: 6.60mm; Body width min: 6.40mm; Высота корпуса макс.: 2.40mm; Body height min: 2.20mm; Макс. длина корпуса: 6.20mm; Мин. длина корпуса: 6.00mm |
| Технология | Ultrafast soft recovery |
| Ёмкость | 12pF |
| Артикул | STTH512B-TR |
| Rms forward current | 10A |
| Softness factor typ | 2 |
| Средний прямой ток | 5A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 175°C |
| Forward recovery time typ | 400ns |
| Тип. время восст. | 48ns |
| Диап. темп. хр. | -65 to +175°C |
| Reverse leakage current 25C | 5µA |
| Forward recovery voltage typ | 9.5V |
| Reverse recovery current max | 16A |
| Reverse recovery current typ | 11A |
| Описание (англ.) | Diode Switching 1.2KV 5A 3-Pin(2+Tab) DPAK T/R |
| Forward voltage drop max 150C | 1.9V |
| Forward voltage drop typ 150C | 1.25V |
| Повторяющийся пиковый прямой ток | 60A |
| Reverse recovery time condition | IF=1A, dIF/dt=-100A/µs, VR=30V, Tj=25°C |
| Повторяющееся пиковое обратное напряжение | 1200V |
| Reverse leakage current 125C max | 30µA |
| Reverse leakage current 125C typ | 3µA |
| Тепловое сопр. переход-корпус | 2.5°C/W |
| Reverse recovery current condition | IF=5A, dIF/dt=-200A/µs, VR=600V, Tj=125°C |
| Неповторяющийся импульсный прямой ток | 55A |
