Диод выпрямительный общего применения 200В 2А
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
3 566 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:3 566 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,24 |
| от 141 | 22,09 |
| от 282 | 20,38 |
| от 563 | 18,91 |
| от 1 125 | 17,92 |
Описание

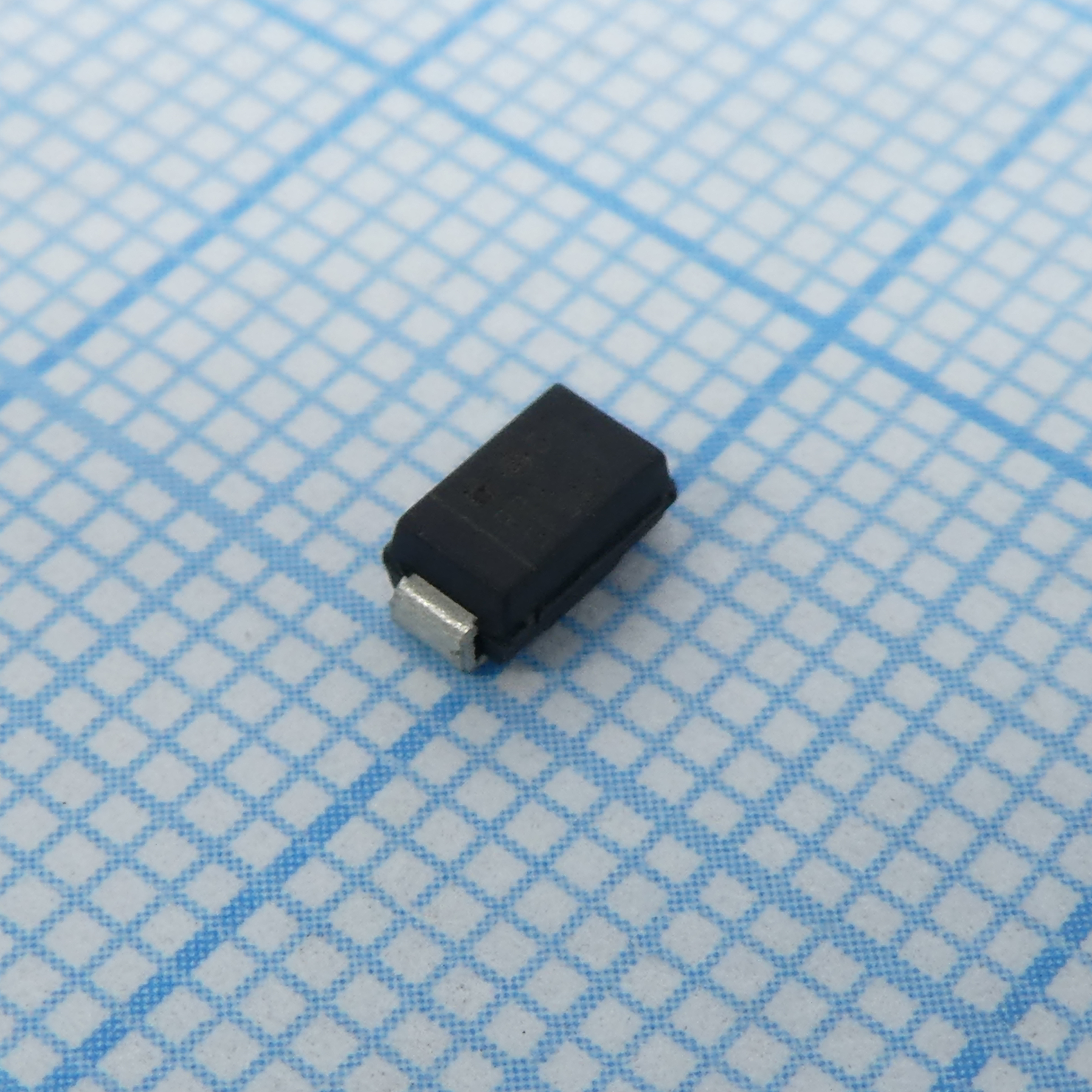

Выпрямительный диод STMicroelectronics STTH2R02A рассчитан на обратное напряжение 200 В и прямой ток 2 А. Компонент выполнен в компактном корпусе SMA, удобном для поверхностного монтажа. Применяется в импульсных блоках питания и цепях вторичной коммутации промышленной и бытовой электроники.
Технические характеристики
| Тип | Ultrafast recovery diode |
| Вес | 0.068g |
| Маркировка | R2A |
| Корпус | SMA |
| Особенности | Very low conduction losses, Negligible switching losses, Low forward and reverse recovery times, High junction temperature |
| Тип монтажа | SMD |
| Технология | Planar Pt doping |
| Корпус | SMA |
| Размеры корпуса | 4.80x5.60mm (max), height 2.03mm (max) |
| Rms forward current | 60A |
| Voltage peak reverse | 200V |
| Средний прямой ток | 2A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 175°C |
| Forward recovery time typ | 40ns |
| Макс. время обрат. восстановления | 20ns |
| Тип. время восст. | 15ns |
| Диап. темп. хр. | -65°C to +175°C |
| Описание (англ.) | DIODE GEN PURP 200V 2A SMA |
| Junction capacitance typ at 0V | 30pF |
| Повторяющийся пиковый прямой ток | 60A |
| Peak reverse recovery current max | 4A |
| Peak reverse recovery current typ | 3A |
| Forward voltage drop max at 2A 25C | 1.0V |
| Forward voltage drop typ at 2A 25C | 0.89V |
| Reverse leakage current typ at 25C | 3µA |
| Forward voltage drop typ at 2A 150C | 0.70V |
| Reverse leakage current max at 125C | 20µA |
| Неповторяющийся импульсный прямой ток | 75A |
| Thermal resistance junction case sma | 30°C/W |
