Диод выпрямительный сборка 600В 10А

Name: Диод выпрямительный сборка 600В 10А
Brand: STMicroelectronics
SKU: 809080
Price: 85.25 RUB
Availability: InStock

Артикул:809080

У поставщика

ПроизводительSTMicroelectronics

У поставщиков

811 шт.

Норм. уп.: 50

Сколько нужно

шт

Выгоднее:

Откуда взять

СкладЦена за штСуммаВ наличииУсловия

Склад 13срок до недели

Цена за шт85,25 ₽

Сумма852,50 ₽

+ доплата 490,00 ₽

В наличии811 шт

без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП

от 17 — 82,90 ₽ (−3%)

Заказ со склада «Склад 13» с этой позицией — 852,50 ₽. До заказа без доплаты не хватает 16 447,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.

10 шт · Склад 13 · 852,50 ₽

Описание

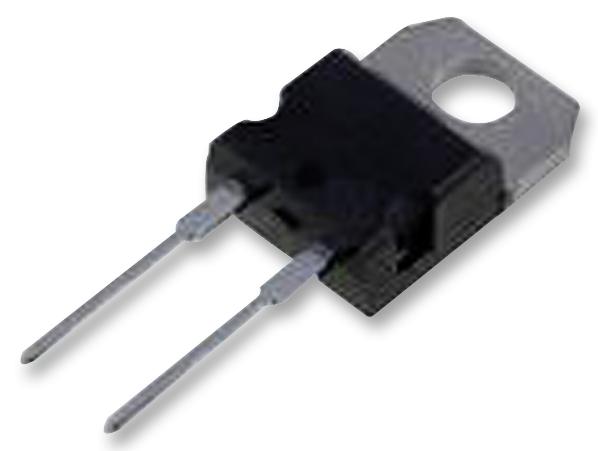

Диодная сборка STTH16L06CT от STMicroelectronics — выпрямительный диод с обратным напряжением 600 В и током до 10 А. Компонент выполнен в корпусе TO-220AB. Подходит для импульсных блоков питания и преобразователей в промышленной автоматике.

Технические характеристики

T fr	200ns
V fp	3.5V
Эпоксидный компаунд	UL94, V0
Ток I_FSM	120A
Температура хранения	-65 to +175°C
VRRM	600V
Вес	2.23g
Ecopack	available
I f rms	30A
Корпус	TO-220AB
Температура перехода Tj, макс.	175°C
Прямое напряжение, макс.	1.35V
Тип. прямое напряжение	1.05V
Base qty	50
I rm max	6.5A
I rm typ	4.5A
Тип монтажа	Выводной
Обратное время восстановления, макс.	35ns
Время обратного восстановления, тип.	40ns
Обратный ток при 25 °C	8µA
T rr max 2	55ns
Технология	ST Turbo 2 600 V
Описание	Turbo 2 ultrafast high voltage rectifier
I r at 150c	25µA
Артикул	STTH16L06CT
Способ поставки	трубка
V f at 8a 25c	1.8V
Метод охлаждения	by conduction (C)
V f at 16a 25c	2.08V
V f at 8a 150c	1.05V
Footprint d2pak	1.30: mm; 3.70: mm; 5.08: mm; 8.90: mm; 10.30: mm; 16.90: mm
I r max at 150c	240µA
V f at 16a 150c	1.28V
Dimensions d2pak	A: 4.40-4.60mm; B: 0.70-0.93mm; C: 0.45-0.60mm; D: 8.95-9.35mm; E: 10.00-10.40mm; G: 4.88-5.28mm; Индуктивность: 15.00-15.85mm; M: 2.40-3.20mm; R: 0.40mm typ; A1: 2.49-2.69mm; A2: 0.03-0.23mm; B2: 1.14-1.70mm; C2: 1.23-1.36mm; L2: 1.27-1.40mm; L3: 1.40-1.75mm; V2: 0°-8°
I f av per diode	8A
I f av per device	16A
Dimensions to220ab	A: 4.40-4.60mm; C: 1.23-1.32mm; D: 2.40-2.72mm; E: 0.49-0.70mm; F: 0.61-0.88mm; G: 4.95-5.15mm; M: 2.6mm typ; F1: 1.14-1.70mm; F2: 1.14-1.70mm; G1: 2.40-2.70mm; H2: 10-10.40mm; L2: 16.4mm typ; L4: 13-14mm; L5: 2.65-2.95mm; L6: 15.25-15.75mm; L7: 6.20-6.60mm; L9: 3.50-3.93mm; Diam: 3.75-3.85mm
Рекомендуемый момент	0.4 to 0.6 N·m
Dimensions to220fpab	A: 4.4-4.6mm; B: 2.5-2.7mm; D: 2.5-2.75mm; E: 0.45-0.70mm; F: 0.75-1mm; G: 4.95-5.20mm; H: 10-10.4mm; F1: 1.15-1.70mm; F2: 1.15-1.70mm; G1: 2.4-2.7mm; L2: 16mm typ; L3: 28.6-30.6mm; L4: 9.8-10.6mm; L5: 2.9-3.6mm; L6: 15.9-16.4mm; L7: 9.00-9.30mm; Dia: 3.00-3.20mm
Емкость перехода	see Figure 12
Время обратного восстановления	see Figure 11
I f av per diode d2pak	10A
I f av per device d2pak	20A
R th coupling to220fpab	2.5°C/W
R th jc total to220fpab	3.8°C/W
Заряд обратного восстановления	see Figure 7
Тип упаковки	Tube (туба)
Conduction loss equation	P = 1.06 x I_F(AV) + 0.036 x I_F(RMS)^2
I f av per diode to220fpab	8A
I f av per device to220fpab	16A
R th coupling to220ab d2pak	0.7°C/W
R th jc per diode to220fpab	5°C/W
R th jc total to220ab d2pak	1.6°C/W
Описание (англ.)	DIODE ARRAY GP 600V 10A TO220AB
Пиковый обратный ток восстановления	see Figure 5
Reverse recovery time vs di dt	see Figure 6
Transient peak forward voltage	see Figure 10
R th jc per diode to220ab d2pak	2.5°C/W
Reverse recovery softness factor	see Figure 8
Conduction losses vs average current	see Figure 1
Relative thermal impedance to220fpab	see Figure 4
Forward voltage drop vs forward current	see Figure 2
Relative thermal impedance to220ab d2pak	see Figure 3
Relative variation dynamic parameters vs tj	see Figure 9
Тепловое сопротивление переход-среда D2PAK	see Figure 13
