Диод выпрямительный сборка 600В 8А
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
100 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт279,39 ₽
Сумма1 396,95 ₽
+ доплата 490,00 ₽
В наличии100 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 8 — 262,83 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 396,95 ₽. До заказа без доплаты не хватает 15 903,05 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 396,95 ₽
Описание

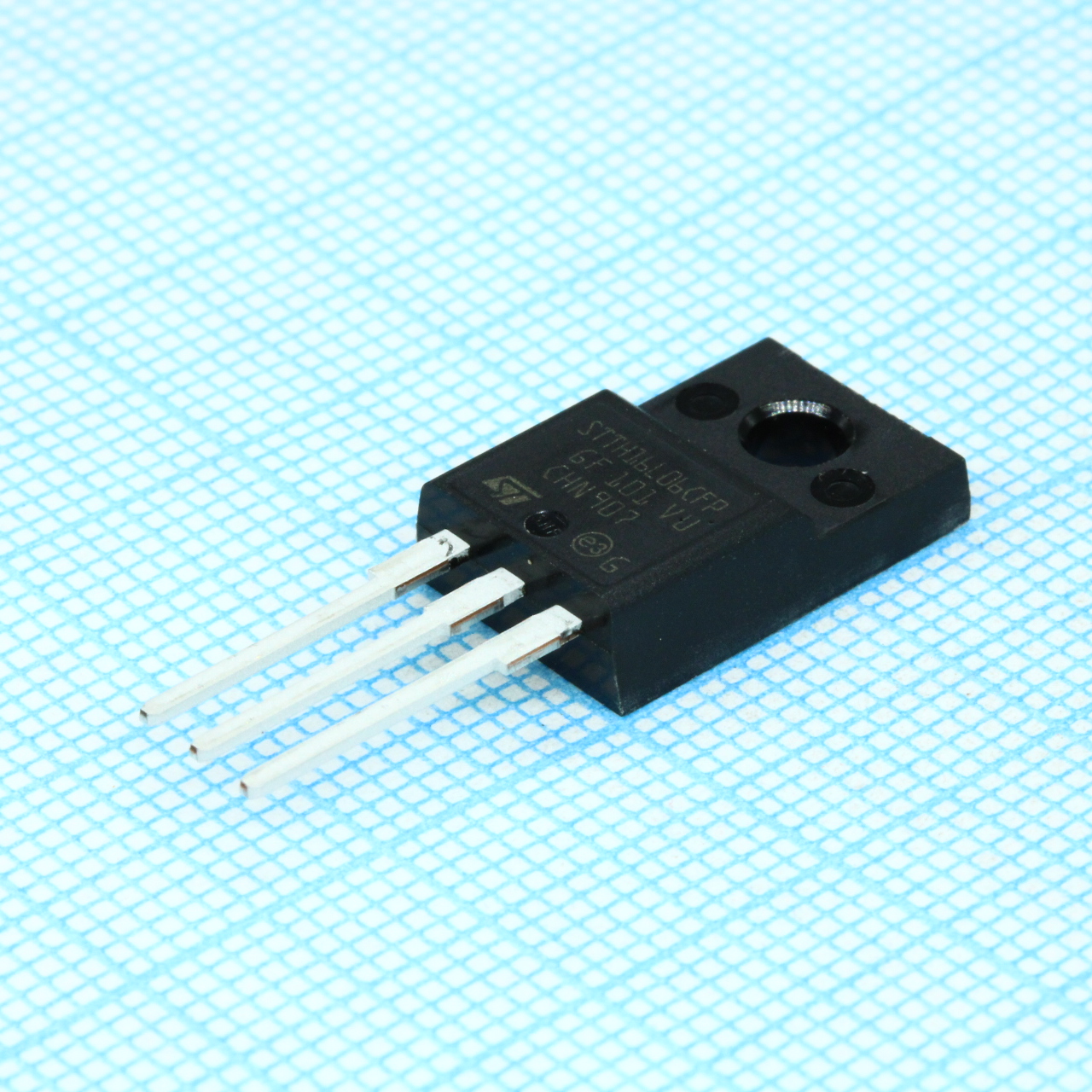

Выпрямительная диодная сборка от STMicroelectronics на 600 В и 8 А. Компонент выполнен в изолированном корпусе TO-220F, что упрощает монтаж и отвод тепла. Подходит для блоков питания и преобразователей в промышленной автоматике.
Технические характеристики
| Тип | ultrafast_high_voltage_rectifier |
| VRRM | 600V |
| I f rms | 30A |
| Корпус | TO-220F |
| Температура перехода Tj, макс. | 175°C |
| Тип монтажа | Выводной |
| T fr typ | 200ns |
| Обратное время восстановления, макс. | 55ns |
| Время обратного восстановления, тип. | 35ns |
| V fp typ | 3.5V |
| Макс. температура хранения | 175°C |
| Мин. температура хранения | -65°C |
| Технология | Turbo 2 |
| I fsm surge | 120A |
| Макс. обратный ток при 25 °C | 8µA |
| I r max 150c | 240µA |
| I r typ 150c | 25µA |
| Rth coupling | 2.5°C/W |
| Rth jc total | 3.8°C/W |
| Конфигурация | dual_diode_common_cathode |
| Размеры мм | A: Max: 4.6; Min: 4.4; B: Max: 2.7; Min: 2.5; D: Max: 2.75; Min: 2.5; E: Max: 0.7; Min: 0.45; F: Max: 1; Min: 0.75; G: Max: 5.2; Min: 4.95; H: Max: 10.4; Min: 10; F1: Max: 1.7; Min: 1.15; F2: Max: 1.7; Min: 1.15; G1: Max: 2.7; Min: 2.4; L2: Typ: 16; L3: Max: 30.6; Min: 28.6; L4: Max: 10.6; Min: 9.8; L5: Max: 3.6; Min: 2.9; L6: Max: 16.4; Min: 15.9; L7: Max: 9.3; Min: 9; Dia: Max: 3.2; Min: 3 |
| I f avg total | 16A |
| I rm max 125c | 6.5A |
| I rm typ 125c | 4.5A |
| V f max 25c 8a | 1.8V |
| V f max 150c 8a | 1.35V |
| V f max 25c 16a | 2.08V |
| V f typ 150c 8a | 1.05V |
| Rth jc per diode | 5°C/W |
| V f max 150c 16a | 1.64V |
| V f typ 150c 16a | 1.28V |
| I f avg per diode | 8A |
| Тип упаковки | Tube (туба) |
| Conduction losses equation | P = 1.06 * I_F(AV) + 0.036 * I_F(RMS)^2 |
| Описание (англ.) | DIODE ARRAY GP 600V 8A TO220FP |
