Диод выпрямительный сборка 200В 10А
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
525 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт49,96 ₽
Сумма699,44 ₽
+ доплата 490,00 ₽
В наличии525 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 14 штюрлицам и ИП
от 27 — 48,82 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 699,44 ₽. До заказа без доплаты не хватает 16 550,56 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
14 шт · Склад 13 · 699,44 ₽
Описание

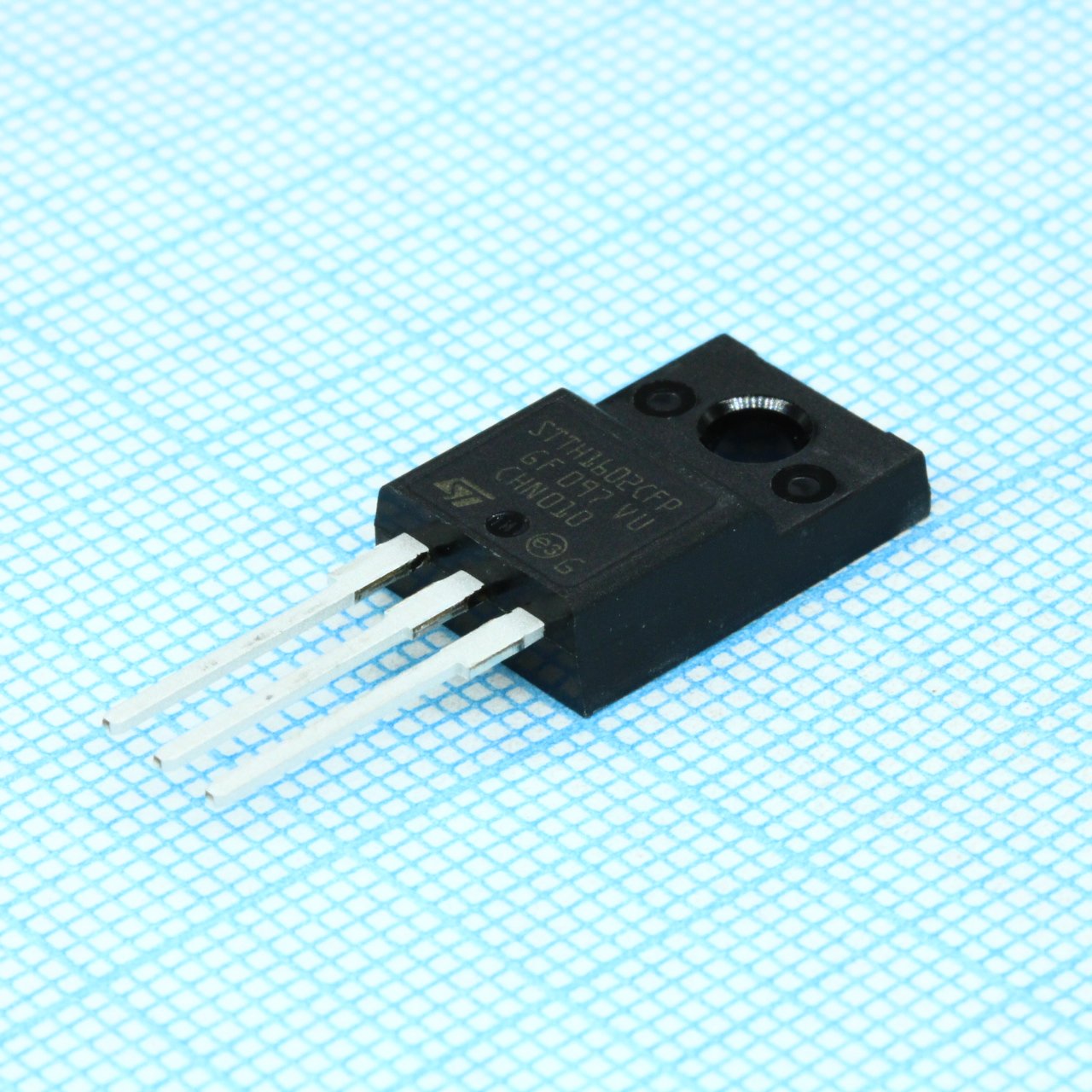

Выпрямительная диодная сборка от STMicroelectronics на 200 В и 10 А. Компонент выполнен в изолированном корпусе TO-220FP, что упрощает монтаж на радиатор. Подходит для блоков питания и преобразователей в промышленной автоматике.
Технические характеристики
| Vrm | 200V |
| Vrr | 200V |
| Ifsm | 80A |
| Температура хранения | -65 to +175°C |
| Cj typ | 100pF |
| If rms | 30A |
| Макс. Tj | 175°C |
| Макс. прямое напряжение | 0.89V |
| Тип. прямое напряжение | 0.78V |
| Ecopack | ECOPACK2 compliant |
| Irm max | 8.8A |
| Irm typ | 6.8A |
| Корпус | TO-220FP |
| Qrr тип. | 280nC |
| Tfr typ | 160ns |
| Макс. время обратного восстановления | 26ns |
| Trr тип. | 21ns |
| Vfp typ | 2.4V |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| Размеры | A: 4.40 to 4.60 mm; B: 2.5 to 2.7 mm; D: 2.50 to 2.75 mm; E: 0.45 to 0.70 mm; F: 0.75 to 1.0 mm; G: 4.95 to 5.20 mm; H: 10.00 to 10.40 mm; F1: 1.15 to 1.70 mm; F2: 1.15 to 1.70 mm; G1: 2.40 to 2.70 mm |
| Ir max 25c | 6µA |
| Макс. момент затяжки | 0.70 N.m |
| Прямое напряжение, тип. при 25 °C | 1.10V |
| Описание | High efficiency ultrafast diode, dual center tap rectifier |
| Тип устройства | Ultrafast rectifier diode |
| Ir max 125c | 60µA |
| Ir typ 125c | 4µA |
| Артикул | STTH1602CFP |
| Cj condition | F = 1MHz, VOSC = 30mVRMS, Tj = 25°C |
| Класс эпоксидного компаунда | UL94 V0 |
| Trr typ 125c | 21ns |
| Конфигурация | Dual common cathode (center tap) |
| Irm condition | IF = 8A, VR = 160V, dIF/dt = 200 A/µs, Tj = 125°C |
| Qrr condition | IF = 8A, VR = 160V, dIF/dt = 200 A/µs, Tj = 125°C |
| Tfr condition | IF = 8A, dIF/dt = 100 A/µs, Tj = 25°C, VFR = 1.1 x VFmax |
| Trr condition | IF = 1A, VR = 30V, dIF/dt = 100 A/µs, Tj = 25°C |
| Vfp condition | IF = 8A, dIF/dt = 100 A/µs |
| Метод охлаждения | Conduction (C) |
| Ifsm condition | tp = 10 ms sinusoidal |
| Rth c coupling | 3.5°C/W |
| Vf typ 16a 25c | 1.25V |
| If av per diode | 10A |
| Vf typ 16a 150c | 1.05V |
| If av per device | 20A |
| Rth jc per diode | 5.5°C/W |
| Tc max per diode | 110°C |
| Vf max condition | IF = 8A, Tj = 150°C |
| Vf typ condition | IF = 8A, Tj = 150°C |
| Rth jc per device | 4.5°C/W |
| Tc max per device | 75°C |
| Insulating voltage | 2000V RMS sine |
| Рекомендуемый момент | 0.55 N.m |
| Ir max 25c condition | VR = VRRM, Tj = 25°C |
| Vf typ 25c condition | IF = 8A, Tj = 25°C |
| Ir max 125c condition | VR = VRRM, Tj = 125°C |
| Trr typ 125c condition | IF = 1A, VR = 30V, dIF/dt = 100 A/µs, Tj = 125°C |
| Conduction loss formula | P = 0.73 x IF(AV) + 0.020 x IF(RMS)^2 |
| Тип упаковки | Tube (туба) |
| Vf typ 16a 25c condition | IF = 16A, Tj = 25°C |
| Vf typ 16a 150c condition | IF = 16A, Tj = 150°C |
| Описание (англ.) | DIODE ARRAY GP 200V 10A TO220FP |
