Диод выпрямительный общего применения 1200В 12А
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
15 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 120,35 |
| от 19 | 112,09 |
| от 37 | 105,35 |
| от 100 | 100,34 |
| от 150 | 96,59 |
Описание

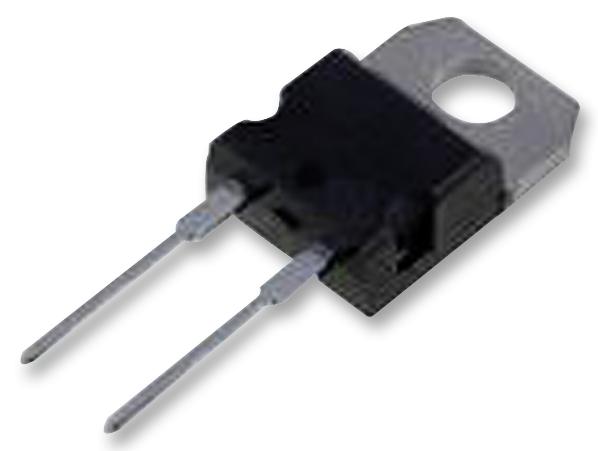

Выпрямительный диод STTH1212D от STMicroelectronics рассчитан на обратное напряжение 1200 В и прямой ток до 12 А. Компонент выполнен в корпусе TO-220AC. Подходит для применения в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Тип | Ultrafast recovery diode |
| Корпус | TO-220AC |
| Особенности | Ultrafast, soft recovery, Very low conduction and switching losses, High frequency and/or high pulsed current operation, High reverse voltage capability, High junction temperature |
| Технология | Ultrafast recovery |
| Order codes | STTH1212D (Tube) |
| Артикул | STTH1212D |
| Применение | Industrial power supplies, Motor control, Rectification and freewheeling, Snubber, Bootstrap, Demagnetization |
| Производитель | STMicroelectronics |
| Корпус | TO-220AC |
| Материал корпуса | Epoxy, UL94 V0 |
| Тип монтажа | THT |
| Размеры упаковки | A: 4.40-4.60mm, C: 1.23-1.32mm, D: 2.40-2.72mm, E: 0.49-0.70mm, F: 0.61-0.88mm, F1: 1.14-1.70mm, G: 4.95-5.15mm, H2: 10.00-10.40mm, L2: 16.40mm typ, L4: 13.00-14.00mm, L5: 2.65-2.95mm, L6: 15.25-15.75mm, L7: 6.20-6.60mm, L9: 3.50-3.93mm, I: 3.75-3.85mm |
| Current rms forward | 30A |
| Softness factor typ | 2 at I_F=12A, dI_F/dt=-200A/µs, V_R=600V, Tj=125°C |
| Current average forward | 12A |
| Тип упаковки | Tube (туба) |
| Conduction loss equation | P = 1.5 × I_F(AV) + 0.033 × I_F(RMS)^2 |
| Forward voltage drop max | 2.0V at 125°C, 12A |
| Forward voltage drop typ | 1.25V at 150°C, 12A |
| Макс. темп. перехода | 175°C |
| Forward recovery time typ | 400ns at I_F=12A, dI_F/dt=50A/µs, V_FR=1.5×V_Fmax, Tj=25°C |
| Макс. время обрат. восстановления | 70ns at same conditions |
| Тип. время восст. | 50ns at I_F=1A, dI_F/dt=-100A/µs, V_R=30V, Tj=25°C |
| Диап. темп. хр. | -65 to 175°C |
| Reverse leakage current max | 70µA at 125°C, V_R = 1200V |
| Reverse leakage current typ | 10µA at 25°C, V_R = 1200V |
| Forward recovery voltage typ | 6V at same conditions |
| Reverse recovery current max | 24A at same conditions |
| Reverse recovery current typ | 16A at I_F=12A, dI_F/dt=-200A/µs, V_R=600V, Tj=125°C |
| Описание (англ.) | DIODE GEN PURP 1.2KV 12A TO220AC |
| Current repetitive peak forward | 160A |
| Повторяющееся пиковое обратное напряжение | 1200V |
| Тепл. сопр. переход-корпус | 1.6°C/W |
| Current surge non repetitive forward | 100A |
