Диод х2 200В/20А/ 20нс, общий катод
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
500 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,50 |
| от 50 | 33,29 |
| от 150 | 30,67 |
| от 250 | 28,68 |
| от 500 | 27,20 |
Описание

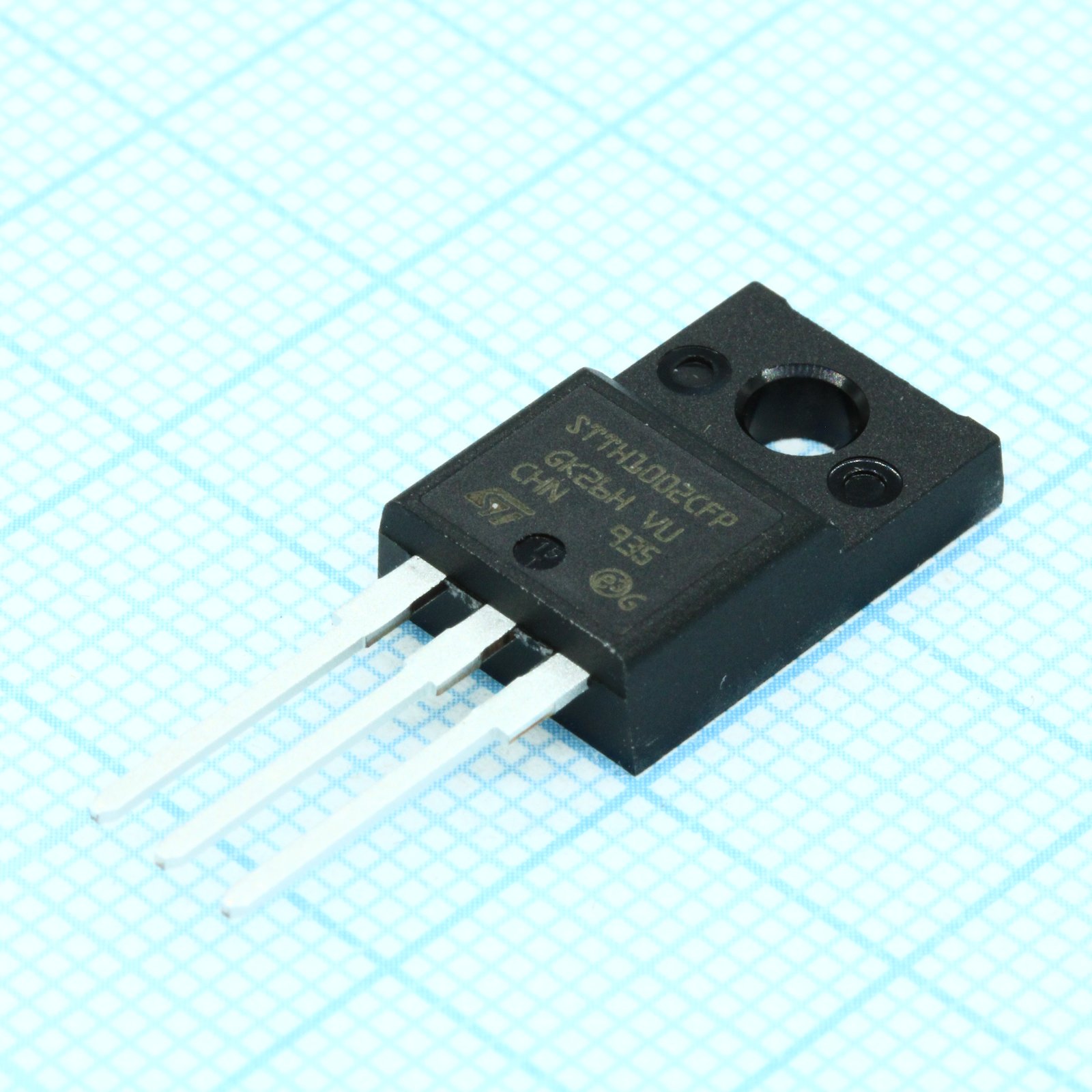

Диод сдвоенный STMicroelectronics STTH1002CFP на 200 В и 20 А с общим катодом. Отличается сверхбыстрым восстановлением (20 нс) и выполнен в изолированном корпусе TO-220F. Применяется в импульсных источниках питания и силовых цепях промышленной автоматики.
Технические характеристики
| Тип | dual ultrafast rectifier |
| Вес | 1.70g |
| Маркировка | STTH1002CFP |
| Корпус | TO-220FPAB |
| Тип монтажа | сквозное отверстие |
| Кол-во выводов | 3 |
| Max torque | не указано |
| Технология | ultrafast |
| Описание | High efficiency ultrafast dual diode, common cathode |
| Артикул | STTH1002CFP |
| Применение | SMPS, high frequency DC-DC converters, freewheeling, polarity protection |
| Корпус | TO-220F |
| Конфигурация | common cathode |
| Диаметр вывода | 3.0mm to 3.2mm |
| Код заказа | STTH1002CFP |
| Метод охлаждения | conduction (method C) |
| Epoxy flammability | UL94 V0 |
| Recommended torque | 0.55 N·m |
| Макс. прямое напряжение | 0.89V at IF=5A, Tj=150°C |
| Типовое прямое напряжение | 0.78V at IF=5A, Tj=150°C |
| Rms forward current | 20A |
| Ширина корпуса | 10.0mm to 10.4mm |
| Forward recovery time | 110ns at IF=5A, dI/dt=100A/µs, Tj=25°C |
| Высота корпуса | 4.4mm to 4.6mm |
| Длина корпуса | 28.6mm to 30.6mm |
| Тип упаковки | Tube (туба) |
| Conduction loss equation | P = 0.73 × IF(AV) + 0.032 × IF(RMS)^2 |
| Forward recovery voltage | 2.4V at IF=5A, dI/dt=100A/µs, Tj=25°C |
| Емкость перехода Тип. | 100pF at VR=0V, 20pF at VR=200V (typical from graph) |
| Макс. темп. перехода | 175°C |
| Макс. время обрат. восстановления | 25ns |
| Тип. время восст. | 20ns at IF=1A, VR=30V, dI/dt=100A/µs, Tj=25°C |
| Диап. темп. хр. | -65°C to +175°C |
| Reverse leakage current max | 40µA at Tj=125°C |
| Reverse leakage current typ | 5µA at Tj=25°C |
| Thermal resistance coupling | 3.5°C/W |
| Описание (англ.) | Diode Switching 200V 8A Automotive 3-Pin(3+Tab) TO-220FPAB Tube |
| Повторяющееся импульсное обратное напряжение | 200V |
| Average forward current per diode | 8A at Tc=110°C, 5A at Tc=140°C |
| Average forward current per device | 16A at Tc=75°C, 10A at Tc=120°C |
| Неповторяющийся импульсный прямой ток | 50A at tp=10ms |
| Thermal resistance junction case per diode | 6.5°C/W |
| Thermal resistance junction case per device | 5.0°C/W |
