Документация
Драйвер двигателя счетверенный полумостовой 16-Pin VFQFPN EP лента на катушке
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
162 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:162 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 111,41 |
| от 12 | 109,61 |
| от 24 | 107,24 |
| от 48 | 103,94 |
| от 96 | 99,66 |
Описание

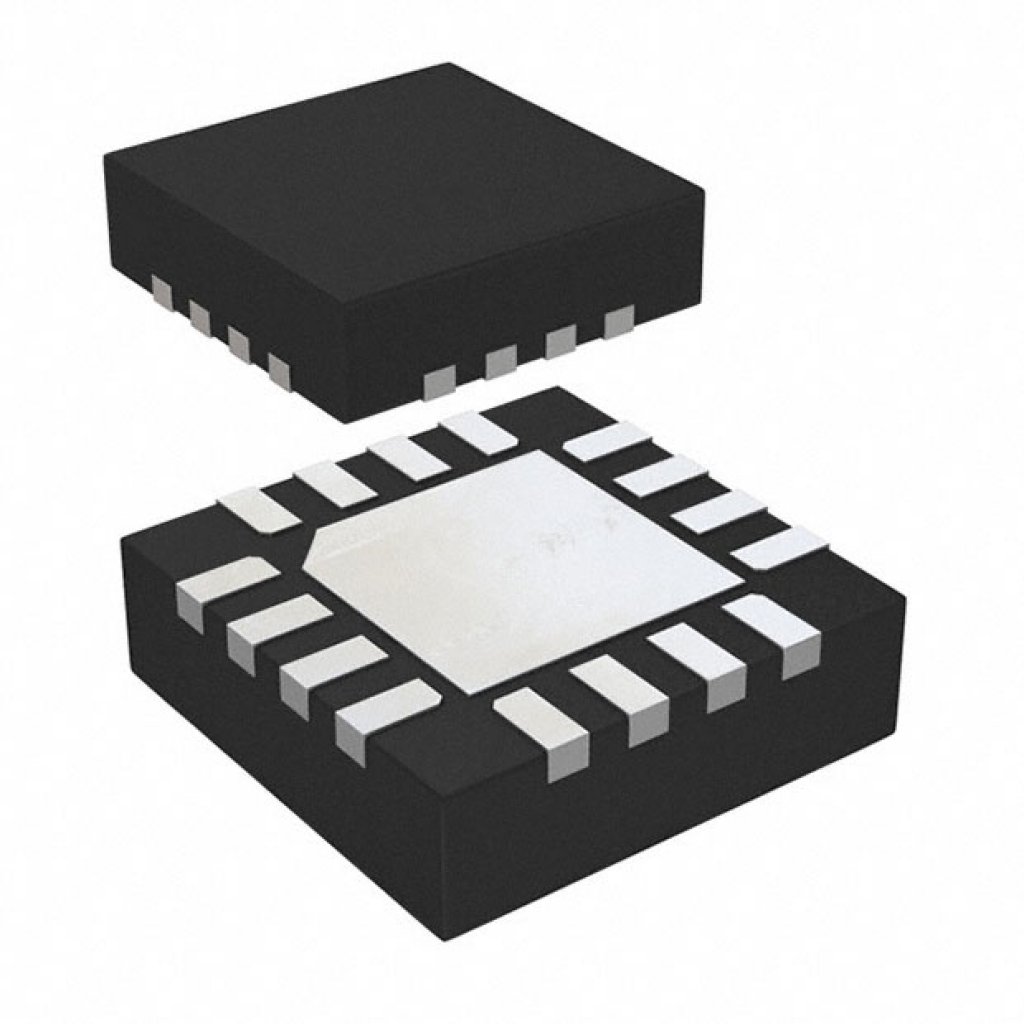

STMicroelectronics STSPIN250 — это счетверенный полумостовой драйвер двигателя. Микросхема выполнена в компактном корпусе VFQFPN16 и поставляется на ленте в катушке. Подходит для управления шаговыми и DC-моторами в промышленной автоматике и робототехнике.
Технические характеристики
| Корпус | VFQFPN 3x3x1.0-16L EP |
| Тип монтажа | SMD |
| Off time | programmable |
| Защита | non-dissipative overcurrent protection, short-circuit protection, thermal shutdown |
| Bridge type | full-bridge |
| Описание | Low voltage brush DC motor driver |
| Exposed pad | Да |
| Артикул | STSPIN250 |
| Применение | Battery-powered DC motor applications, Toys, Portable printers, Robotics, Point of sales devices, Portable medical equipment, Healthcare and wellness devices |
| Выводы корпуса | 16 |
| Current control | PWM current controller with fixed OFF time |
| Rdson hs plus ls | 0.2 ohm typ |
| Motor driver type | single brush DC motor driver |
| Макс. вых. ток | 2.6A rms with OUTAx paralleled to OUTBx |
| Размеры упаковки | 3 x 3 x 1.0 mm |
| Макс. напр. пит. | 10V |
| Мин. напр. пит. | 1.8V |
| Standby consumption | <80nA |
| Диапазон питания | 1.8 to 10V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Quad Half Bridge Motor Driver 16-Pin VFQFPN EP T/R |
