ШИМ-контроллер со встроенным ключом, 650В 67кГц, 60Вт
У поставщика
ПроизводительSanken
КатегорияМикросхемы
У поставщиков
50 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 208,10 |
| от 5 | 197,94 |
| от 9 | 188,36 |
| от 17 | 181,32 |
| от 34 | 174,86 |
Описание

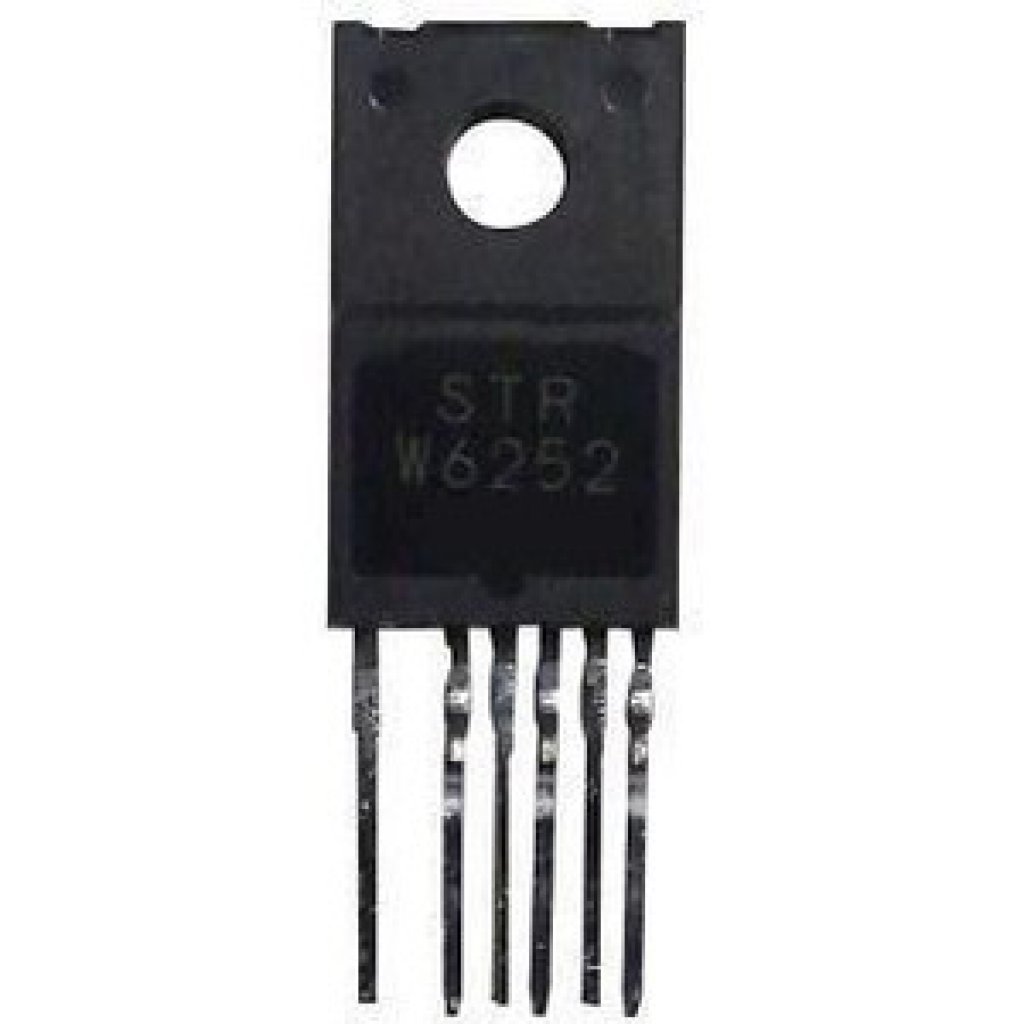

ШИМ-контроллер со встроенным силовым ключом от Sanken. Работает на частоте 67 кГц, рассчитан на напряжение 650 В и мощность до 60 Вт. Выполнен в корпусе TO-220F-6 с формованными выводами. Подходит для импульсных блоков питания в бытовой электронике.
Технические характеристики
| Корпус | TO-220F-6L |
| Тип монтажа | THT |
| Корпус | TO-220F/6 |
| Avalanche energy | 62mJ |
| Stop voltage max | 9.8V |
| Stop voltage min | 8.0V |
| Макс. R вкл. | 2.8Ω |
| Drain peak current | 3.2A |
| Макс. коэффициент заполнения | 75% |
| Output power 230vac | 60W |
| Startup voltage max | 17.1V |
| Startup voltage min | 13.9V |
| Примечание | форм. выв. |
| Ovp threshold voltage | 27 to 30V |
| Output power 85 265vac | 40W |
| Channel temperature max | 150°C |
| Тип упаковки | Tube (туба) |
| Voltage drain source max | 650V |
| Диап. темп. хр. | -40 to 125°C |
| Диапазон частоты переключения | 60 to 74kHz |
| Leading edge blanking time | 400ns typical |
| Диап. раб. темп. | -20 to 115°C |
| Standby input power no load | <40mW |
| Тип. частота переключ. | 67kHz |
| Drain continuous current max | 3.2A |
| Темп. тепловой защиты | 135°C |
| Описание (англ.) | PWM controller |
| Power dissipation no heatsink | 1.3W |
| Frequency modulation deviation | 4.8 to 9kHz |
| Ocp threshold voltage zero duty | 0.78V typical |
| Thermal resistance channel frame | 2.04°C/W |
| Power dissipation infinite heatsink | 26W |
