ШИМ-контроллер со встроенным ключом, 650В 50кГц, 24Вт
У поставщика
ПроизводительSanken
КатегорияМикросхемы
У поставщиков
50 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 511,93 |
| от 2 | 490,31 |
| от 4 | 469,96 |
| от 7 | 454,99 |
| от 14 | 441,24 |
Описание

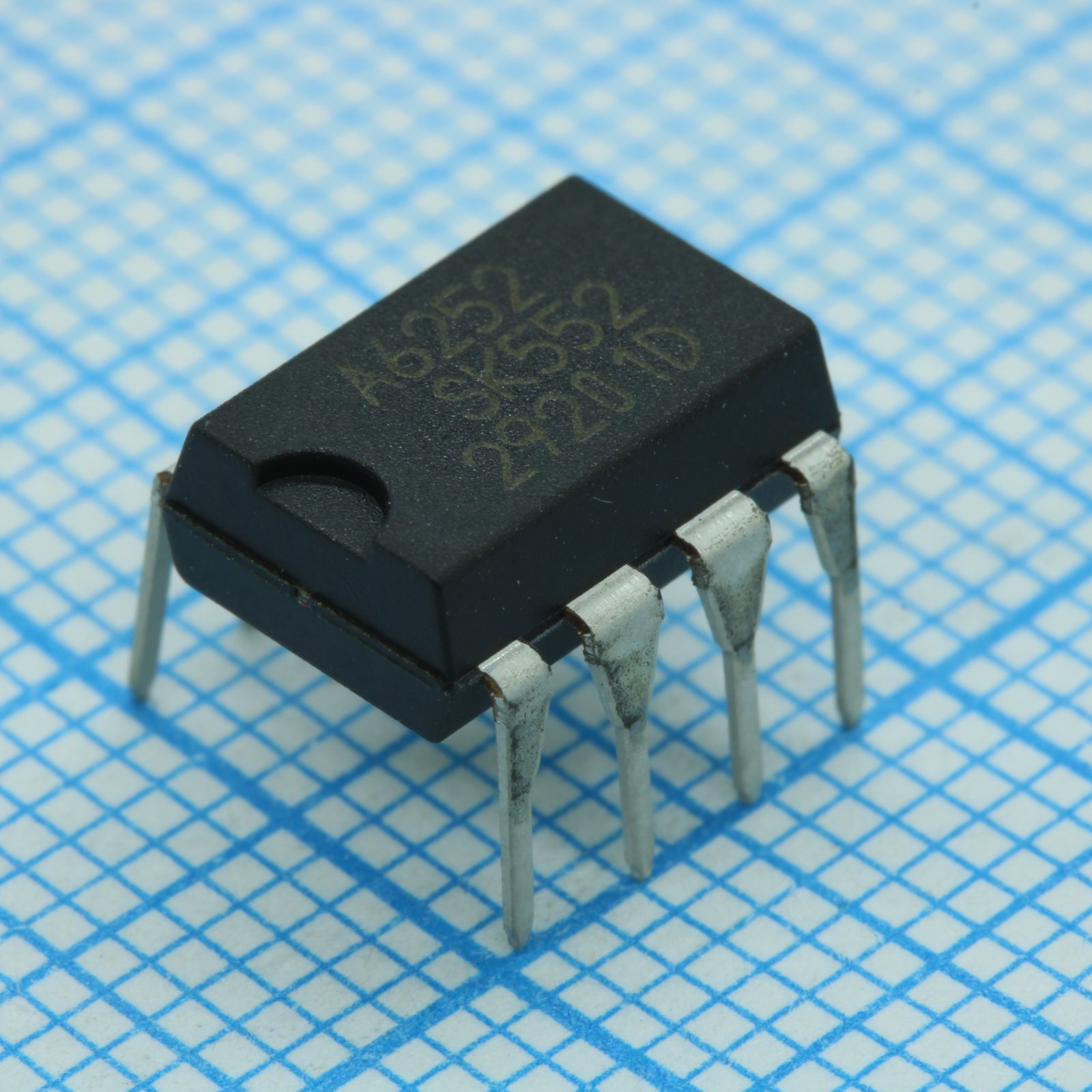

ШИМ-контроллер со встроенным силовым ключом от Sanken. Работает при напряжении до 650 В и частоте 50 кГц, обеспечивая мощность до 24 Вт. Выполнен в корпусе DIP-8. Подходит для компактных импульсных источников питания в бытовой электронике и зарядных устройствах.
Технические характеристики
| Корпус | DIP-8 |
| Тип монтажа | Выводной |
| Топология | Flyback |
| Кол-во выводов | 8 |
| Описание | Universal-Input 20 W 67 kHz Flyback Switching Regulators |
| Mosfet vdss | 650V |
| Артикул | STR-A6252M |
| Pin removed | 6 |
| Применение | DVD players, VCR player/recorders, AC adapters for cellular phones, Digital cameras |
| Производитель | Sanken Power Devices (Allegro MicroSystems) |
| Ovp threshold | 32V |
| Соотв. RoHS | Да |
| Startup current | 1.1mA |
| Uvlo hysteresis | 13.4V/10V |
| Control features | Auto-burst mode for standby/light loads, Built-in leading edge blanking, Soft start, Low start-up current, Built-in constant-voltage/constant-current (CV/CC) |
| Frequency jitter | ±5% |
| Mosfet rdson max | 2.8Ω |
| Leadframe plating | pure Sb |
| Drain current peak | 3.0A |
| Fm low voltage max | 4.0V |
| Fm low voltage min | 3.2V |
| Fm low voltage typ | 3.6V |
| Max duty cycle max | 82% |
| Max duty cycle min | 70% |
| Max duty cycle typ | 76% |
| Fm high voltage max | 5.0V |
| Fm high voltage min | 4.0V |
| Fm high voltage typ | 4.5V |
| Диап. вх. напр. | 85 to 264 VAC |
| Защита | Pulse-by-pulse overcurrent protection (OCP), Overload protection (OLP) with auto restart, Latching overvoltage protection (OVP), Undervoltage lockout (UVLO) with hysteresis, Latching thermal shutdown (TSD) |
| Частота перекл. | 67kHz |
| Fm inflow current max | -7.7µA |
| Fm inflow current min | -15.4µA |
| Fm inflow current typ | -11µA |
| Vcc input voltage max | 36V |
| Avalanche test current | 3.0A |
| Avalanche test voltage | 99V |
| Fm outflow current max | 15.4µA |
| Fm outflow current min | 7.7µA |
| Fm outflow current typ | 11µA |
| Mosfet avalanche rated | Да |
| Thermal shutdown delay | 10µs |
| Fm terminal voltage max | 6V |
| Fm terminal voltage min | -0.3V |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tube (туба) |
| Mosfet power dissipation | 1.35W |
| Avalanche test inductance | 20mH |
| Output power 230vac input | 24W |
| Socp terminal voltage max | 6V |
| Socp terminal voltage min | -0.3V |
| Frequency jitter deviation | 6.7kHz |
| Operation stop voltage max | 11V |
| Operation stop voltage min | 9V |
| Operation stop voltage typ | 10V |
| Thermal shutdown threshold | 125°C |
| Drain current max switching | 3.0A |
| Operation start voltage max | 15.7V |
| Operation start voltage min | 12.9V |
| Operation start voltage typ | 14.3V |
| Standby input power no load | <0.1W |
| Controller power dissipation | 0.15W |
| Output power universal input | 20W |
| Описание (англ.) | PWM controller |
| Энергия одиноч. импульса | 123mJ |
| Center switching frequency max | 74kHz |
| Center switching frequency min | 60kHz |
| Center switching frequency typ | 67kHz |
| Fb cc olp terminal voltage max | 12V |
| Fb cc olp terminal voltage min | -0.3V |
| Frequency jitter deviation max | 9.4kHz |
| Frequency jitter deviation min | 4.0kHz |
| Frequency jitter deviation typ | 6.7kHz |
| Channel junction temperature max | 150°C |
| Circuit current in operation max | 4mA |
| Operating ambient temperature max | 125°C |
| Operating ambient temperature min | -20°C |
| Initialization circuit current max | 25µA |
| Operating internal frame temperature max | 125°C |
| Operating internal frame temperature min | -20°C |
