ШИМ-контроллер со встроенным ключом, 650В/2.5А, 16Вт
У поставщика
ПроизводительSanken
КатегорияШИМ-контроллеры
У поставщиков
140 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:140 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 97,99 |
| от 9 | 92,47 |
| от 18 | 87,26 |
| от 36 | 83,43 |
| от 100 | 79,91 |
Описание
ШИМ-контроллер со встроенным силовым ключом от Sanken. Микросхема рассчитана на напряжение 650 В и ток 2,5 А, обеспечивая выходную мощность до 16 Вт. Предназначена для построения компактных импульсных источников питания, AC/DC-преобразователей и обратноходовых блоков питания. Встроенный ключ упрощает схемотехнику и повышает надёжность устройства.
Технические характеристики
| Pout | 16W (230V), 12W (85V-264V) |
| Напряжение сток-исток | 650V |
| Сопротивление сток-исток | 3.95Ohm |
| Серия | STR-A6100 |
| Vin ac | 85V to 264V |

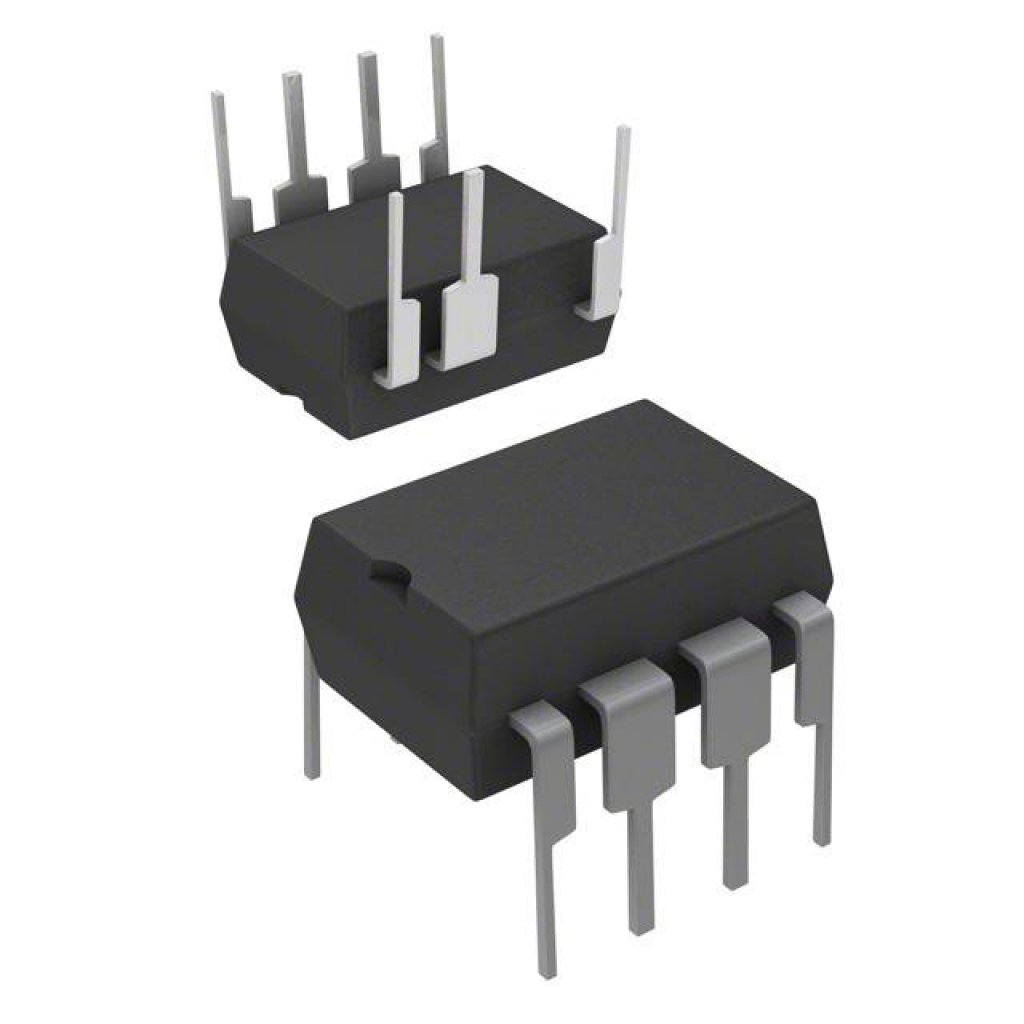

| Корпус | DIP-8 |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | PRC, Auto Burst Standby, Current-Mode Control Low Power Off-line SMPS Primary Switcher |
| Артикул | STR-A6151 |
| Защиты | Over current protection (pulse by pulse), Over voltage protection (with latch), Overload protection (auto restart), Thermal shutdown (with latch) |
| Применение | Battery Charger, Standby Power Supply, S.M.P.S., Controller Power Supply |
| Метод управления | Current mode control |
| Off time fixed | 8us |
| Startup circuit | Integrated |
| Auto bias function | Да |
| Потребление без нагрузки | <100mW at AC264V |
| Startup pin voltage | 600V |
| Leading edge blanking | Да |
| Макс. частота переключения | 120kHz |
| Мин. частота переключения | 63kHz |
| Typical no load 5w 110v | 35mW |
| Typical no load 5w 220v | 43mW |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | PWM controller |
