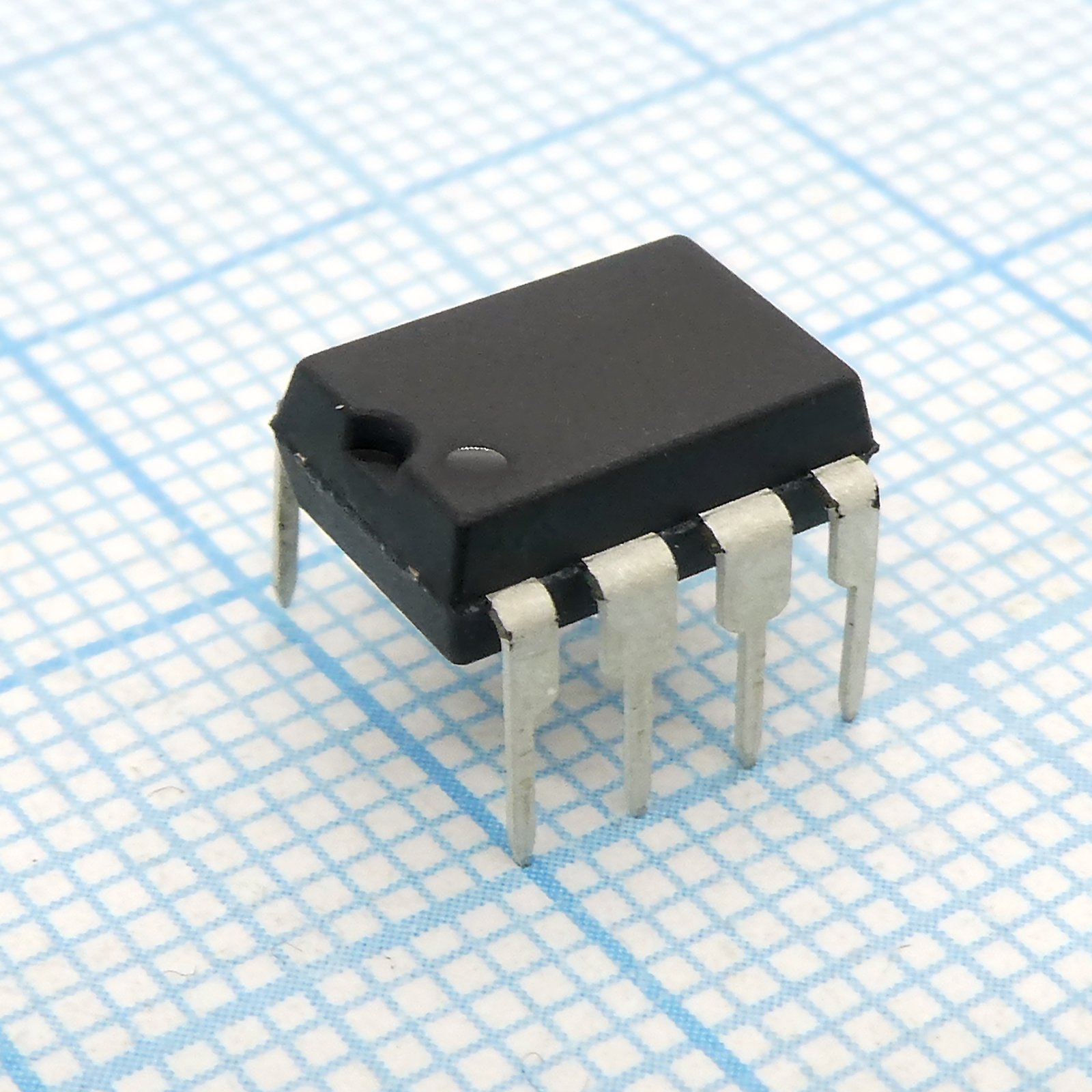

ШИМ-контроллер со встроенным ключом, 650В 67кГц, 16Вт
У поставщика
ПроизводительSanken
КатегорияМикросхемы
У поставщиков
54 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:54 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 243,88 |
| от 4 | 232,28 |
| от 8 | 221,34 |
| от 15 | 213,30 |
| от 29 | 205,92 |
Описание
ШИМ-контроллер со встроенным силовым ключом от Sanken. Работает на частоте 67 кГц, выдерживает напряжение до 650 В и обеспечивает мощность до 16 Вт. Выполнен в корпусе DIP-7. Подходит для компактных блоков питания в бытовой электронике и LED-освещении.
Технические характеристики
| Корпус | DIP8 |
| Тип монтажа | THT |
| F osc avg | 67kHz |
| Кол-во выводов | 8 |
| V dss min | 650V |
| Bias assist | Да |
| Описание | Off-line PWM controller with integrated power MOSFET |
| Артикул | STR-A6051M |
| Защиты | OCP: pulse-by-pulse with built-in compensation, OLP: auto-restart, OVP: latched shutdown, TSD: latched shutdown |
| R ds on max | 3.95Ω |
| Auto standby | Да |
| Режим управления | Current mode PWM |
| Корпус | DIP-7 |
| Br pin voltage | -0.3 to 7V |
| Серия продукта | STR-A6000 |
| Avalanche energy | 47mJ |
| Random switching | Да |
| S ocp pin voltage | -2 to 6V |
| Brown in brown out | Да |
| Drain peak current | 2.5A |
| Fb olp pin voltage | -0.3 to 14V |
| Slope compensation | Да |
| Br pin sink current | 1mA |
| Channel temperature | 150°C |
| Темп. хранения | -40 to 125°C |
| Vcc pin voltage max | 32V |
| Leading edge blanking | Да |
| Operation mode normal | PWM mode |
| Operation mode standby | Burst oscillation mode |
| Fb olp pin sink current | 1mA |
| Тип упаковки | Tube (туба) |
| Power dissipation mosfet | 1.35W |
| Audible noise suppression | Да |
| Потр. без нагр. | <25mW |
| Power dissipation control | 1.2W |
| Output power adapter 85 265v | 14W |
| Описание (англ.) | PWM controller |
| Темп. окр. среды | -20 to 125°C |
| Output power adapter 230 265v | 18.5W |
| Recommended frame temperature | 115°C max |
| Output power open frame 85 265v | 21W |
| Output power open frame 230 265v | 31W |
