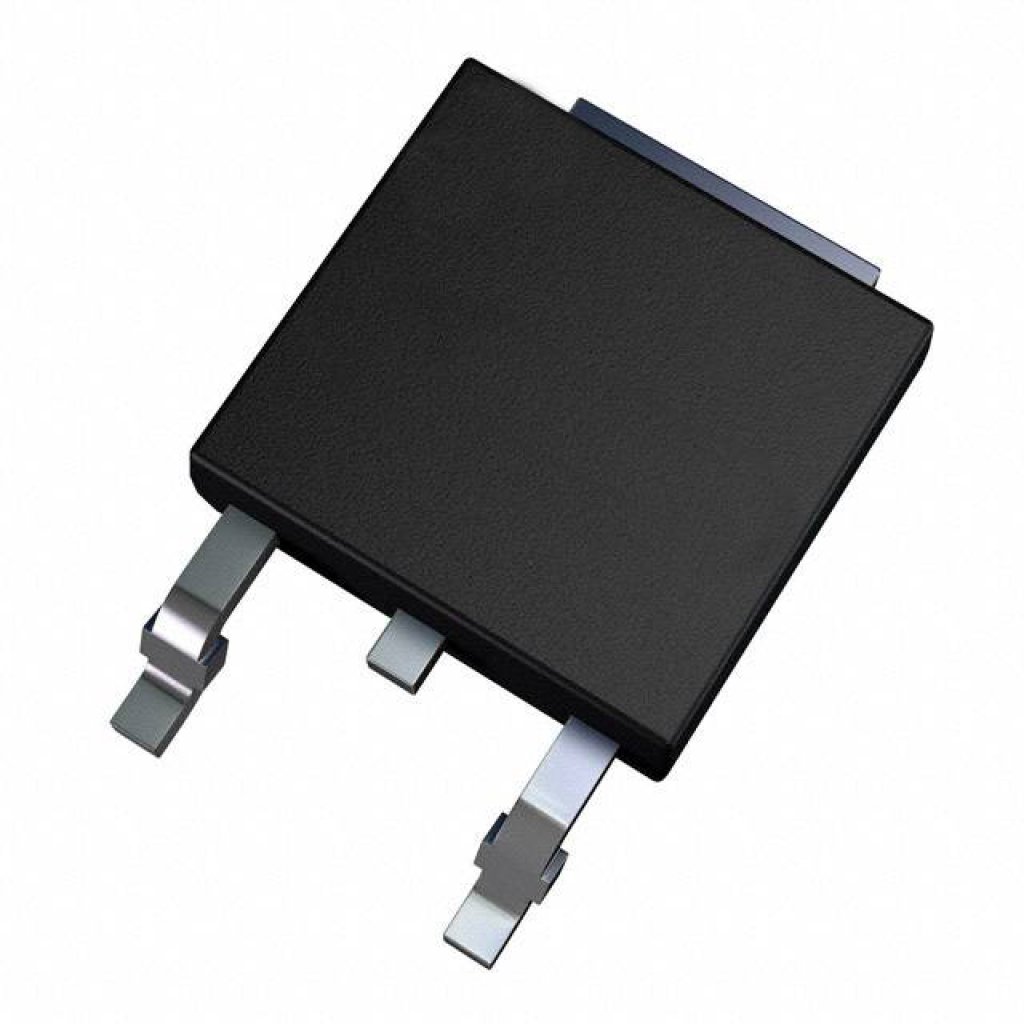

Диод Шоттки 30В 8А STPS8L30B-TR
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
654 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:654 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,42 |
| от 34 | 56,64 |
| от 68 | 52,74 |
| от 135 | 49,81 |
| от 269 | 47,62 |
Описание
Диод Шоттки STPS8L30B-TR от STMicroelectronics рассчитан на напряжение 30 В и ток до 8 А. Компонент выпускается в компактном корпусе DPAK (TO-252AA) для поверхностного монтажа. Подходит для использования в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Schottky rectifier |
| Ток I_FSM | 75A |
| VRRM | 30V |
| I f av | 8A |
| I f rms | 7A |
| Корпус | DPAK |
| T j max | 150°C |
| V f max | 0.40V |
| V f typ | 0.35V |
| Тип монтажа | SMD |
| Корпус | DPAK/TO-252AA |
| Размеры мм | A max: 2.4; A min: 2.18; D max: 6.22; D min: 5.97; E max: 6.73; E min: 6.35; H max: 10.4; H min: 9.35; L max: 1.78; L min: 1; B max: 0.9; B min: 0.64; C max: 0.61; C min: 0.46; A1 max: 1.1; A1 min: 0.9 |
| Соотв. RoHS | ECOPACK2 |
| V f at 16a max 125c | 0.57V |
| V f at 16a typ 125c | 0.448V |
| Примечание | Шоттки 30В 8А |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Conduction loss equation | P = 0.23 * IF(AV) + 0.021 * IF(RMS)^2 |
| Емкость перехода Тип. | 2000pF at 1V |
| Avalanche pulse condition | tp=10µs, Tj=125°C |
| Диап. темп. хр. | -65 to +150°C |
| Avalanche power repetitive | 215W |
| Forward voltage drop 25c 8a | 0.49V |
| Forward voltage drop 25c 16a | 0.63V |
| Описание (англ.) | DIODE SCHOTTKY 30V 8A DPAK |
| Reverse leakage current typ 25c | 1mA |
| Reverse leakage current max 100c | 40mA |
| Тепловое сопр. переход-корпус | 2.5 °C/W |
