Документация

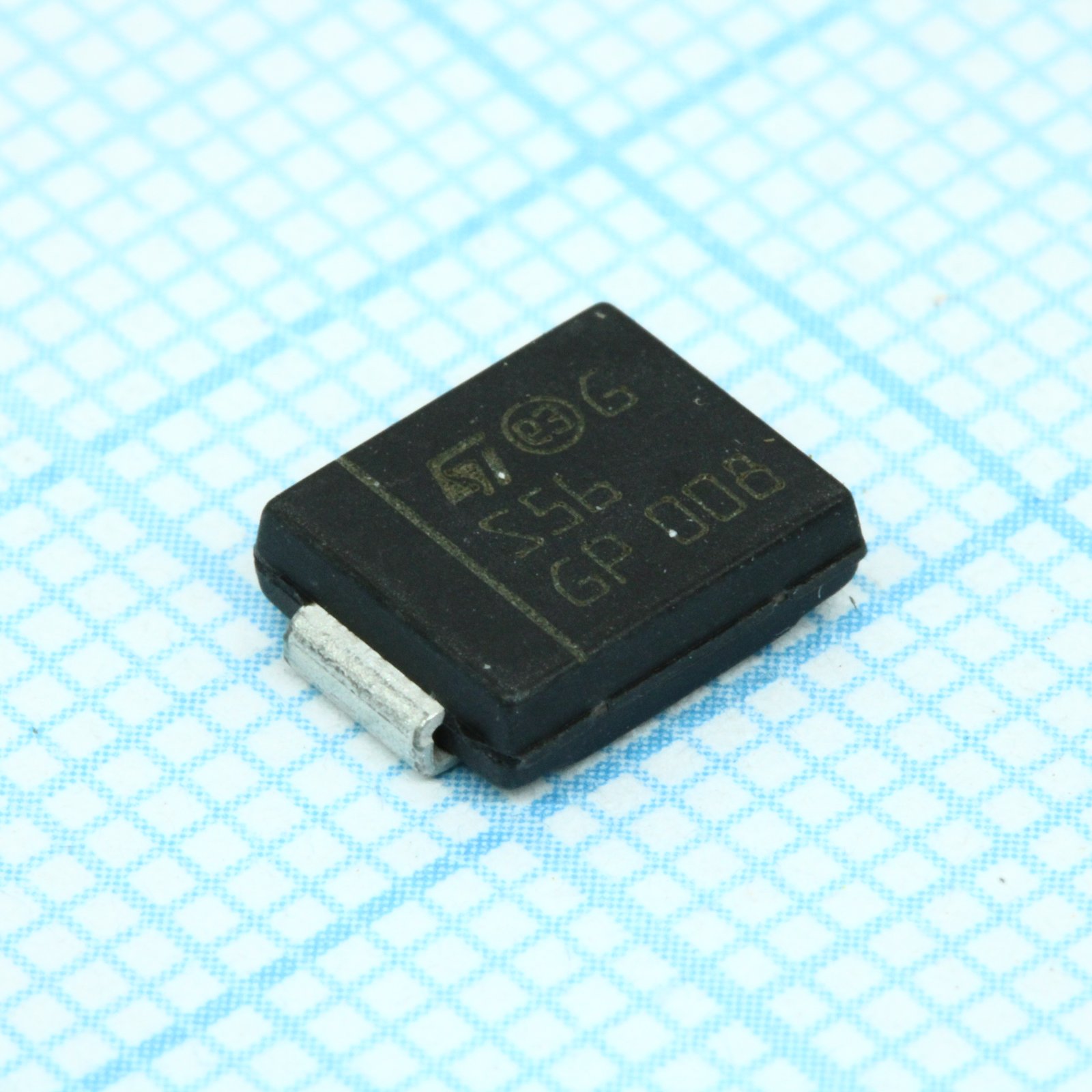

Диод Шоттки 60В 5А STPS5L60S
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
12 364 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:12 362 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,82 |
| от 206 | 29,37 |
| от 411 | 27,72 |
| от 821 | 26,27 |
| от 1 641 | 25,30 |
Склад 12
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,84 |
| от 10 | 21,14 |
Описание
Диод Шоттки STPS5L60S от STMicroelectronics рассчитан на напряжение до 60 В и прямой ток 5 А. Компонент выполнен в компактном корпусе SMC (DO-214AB) и поставляется на ленте. Подходит для импульсных источников питания и цепей защиты от обратной полярности.
Технические характеристики
| Тип | Power Schottky rectifier |
| Корпус | SMB |
| Тип монтажа | SMD |
| Current rms | 15A |
| Артикул | STPS5L60S |
| Производитель | STMicroelectronics |
| Корпус | SMC (DO-214AB) |
| Current surge | 90A |
| Current average | 5A |
| Avalanche power peak | 280W |
| Примечание | Шоттки 60В 5А |
| Forward voltage max 25c | 0.52V |
| Forward voltage typ 25c | 0.47V |
| Reverse leakage typ 25c | 0.22mA |
| Voltage repetitive peak | 60V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Conduction loss equation | P = 0.39 x I_F(AV) + 0.028 x I_F(RMS)^2 |
| Forward voltage max 125c | 0.48V |
| Forward voltage typ 125c | 0.42V |
| Макс. темп. перехода | 150°C |
| Reverse leakage max 125c | 100mA |
| Reverse leakage typ 125c | 40mA |
| Диап. темп. хр. | -65 to +175°C |
| Описание (англ.) | DIODE SCHOTTKY 60V 5A SMC |
| Тепловое сопротивление переход-вывод | 20°C/W |
