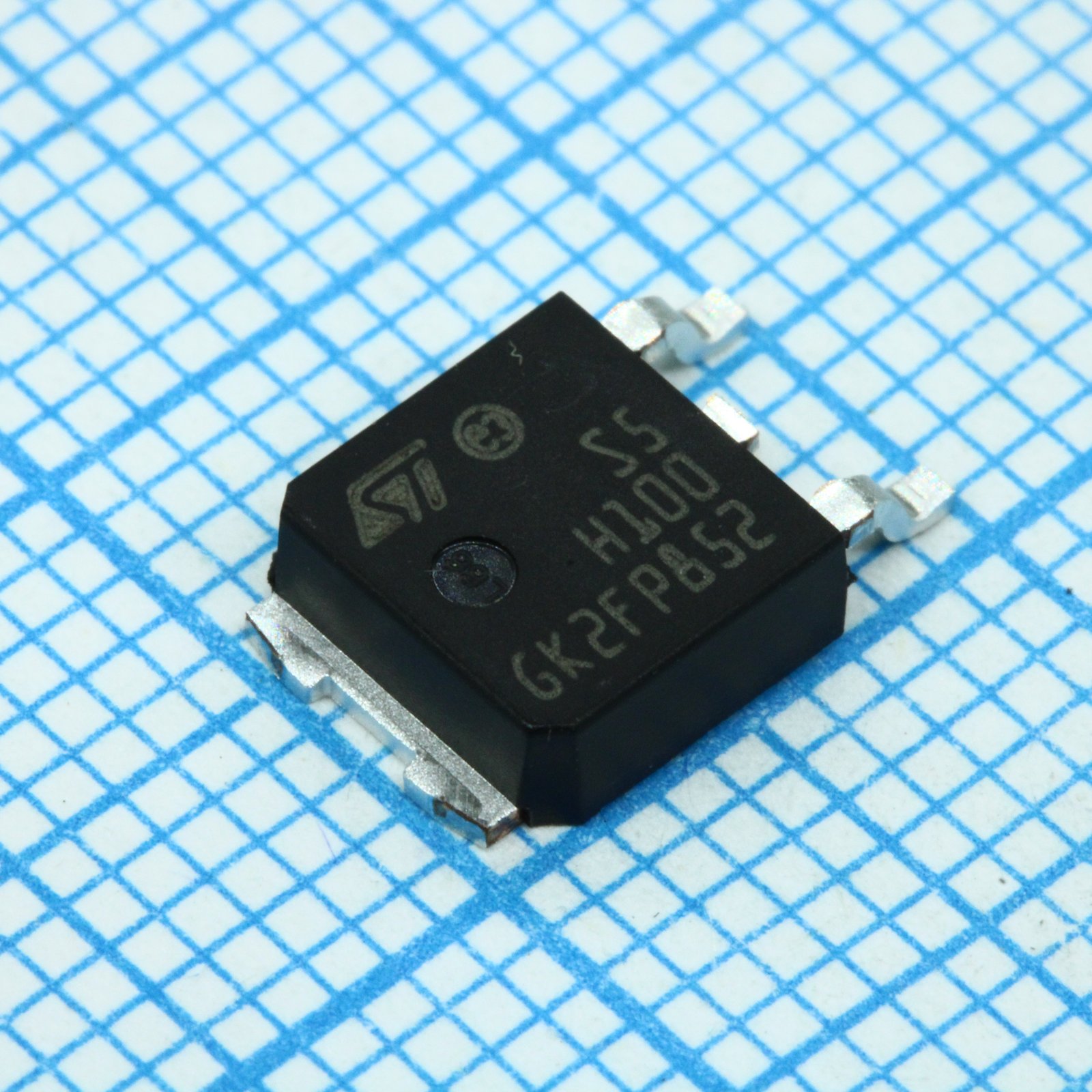

Диод Шоттки 100В 5А STPS5H100B-TR
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
732 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:732 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,71 |
| от 51 | 36,32 |
| от 101 | 33,55 |
| от 202 | 31,45 |
| от 404 | 29,89 |
Описание
Диод Шоттки STPS5H100B-TR от STMicroelectronics рассчитан на напряжение до 100 В и прямой ток 5 А. Компонент выпускается в компактном корпусе DPAK (TO-252AA) для поверхностного монтажа. Подходит для применения в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Вес | 320 mg |
| Маркировка | S5 H100 |
| Корпус | DPAK/TO-252AA |
| Особенности | Negligible switching losses, High junction temperature capability, Low leakage current, Good trade-off between leakage current and forward voltage drop, Avalanche specification |
| Тип монтажа | SMD |
| Тип диода | High voltage power Schottky rectifier |
| Артикул | STPS5H100B-TR |
| Base quantity | 2500 |
| Способ поставки | Tape and reel |
| Ecopack compliant | Да |
| Размеры упаковки | D: 5.97-6.22mm, E: 6.35-6.73mm, H: 9.35-10.40mm, L: 1.0-1.78mm, e: 2.286mm typ |
| Rms forward current | 10A |
| Падение напряжения | 0.73V typ at 25°C/5A; 0.57V typ, 0.61V max at 125°C/5A; 0.85V typ at 25°C/10A; 0.66V typ, 0.71V max at 125°C/10A |
| Примечание | Шоттки 100В 5А |
| Средний прямой ток | 5A (TC=165°C, δ=0.5 square wave) |
| Обратный ток утечки | 3.5µA typ at 25°C; 1.3mA typ, 4.5mA max at 125°C (VR=100V) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Conduction loss equation | P = 0.51*I_F(AV) + 0.02*I_F(RMS)^2 |
| Макс. темп. перехода | 175°C |
| Диап. темп. хр. | -65 to +175°C |
| Описание (англ.) | DIODE SCHOTTKY 100V 5A DPAK |
| Repetitive peak avalanche power | 515W (tp=10µs, Tj=125°C) |
| Повторяющееся пиковое обратное напряжение | 100V |
| Тепл. сопр. переход-корпус | 2.5°C/W |
| Неповторяющийся импульсный прямой ток | 75A (tp=10ms sinusoidal) |
| Термосопротивление переход-среда | 80°C/W (from curves, depends on copper surface) |
