Диод Шоттки х2 100V 2x20А 0.62V общ.катод
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
20 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 232,12 |
| от 10 | 217,88 |
| от 20 | 206,29 |
| от 50 | 197,65 |
| от 100 | 191,22 |
Описание

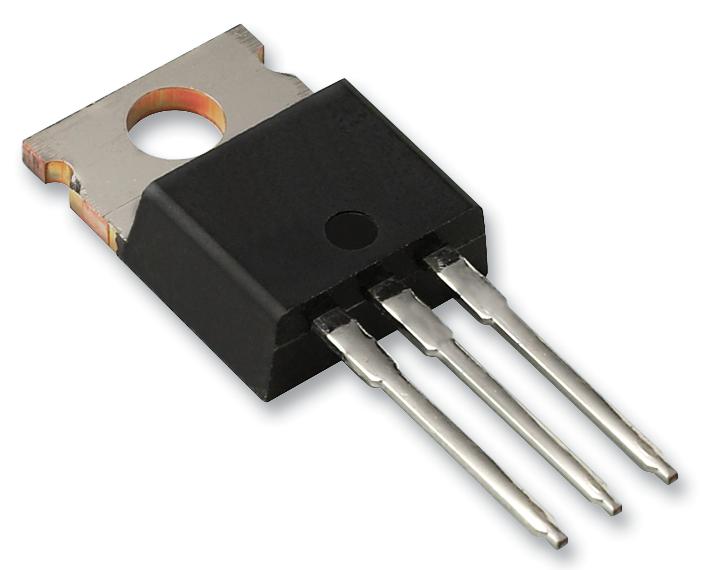

Диод Шоттки сдвоенный STMicroelectronics STPS41H100CT с общим катодом. Рассчитан на обратное напряжение до 100 В и прямой ток 2×20 А при падении напряжения 0,62 В. Выполнен в корпусе TO-220AB. Применяется в импульсных источниках питания, цепях защиты от обратной полярности и высокочастотных выпрямителях промышленной автоматики.
Технические характеристики
| Тип | Schottky rectifier |
| Вес | 1.95 g |
| Корпус | TO-220AB |
| Упаковка | трубка |
| Особенности | Negligible switching losses, Low leakage current, Good trade-off between leakage current and forward voltage drop, Low thermal resistance, Avalanche specification |
| Тип монтажа | THT |
| Max torque | 0.70 N·m |
| Описание | Dual center tab Schottky rectifier, common cathode |
| Кол-во в упаковке | 50 |
| Артикул | STPS41H100CT |
| Применение | Switching diode, SMPS, DC/DC converter, LED lighting, Desktop power supply |
| Корпус | TO-220AB |
| Конфигурация | dual common cathode |
| Размеры a макс. | 4.60 mm |
| Мин. размер A | 4.40 mm |
| Размеры b макс. | 0.88 mm |
| Размер B мин. | 0.61 mm |
| Размеры c макс. | 0.70 mm |
| Размер C мин. | 0.48 mm |
| Макс. размер D | 15.75 mm |
| Мин. размер D | 15.25 mm |
| Dimensions e max | 10.40 mm |
| Dimensions e min | 10.00 mm |
| Dimensions f max | 1.32 mm |
| Dimensions f min | 1.23 mm |
| Dimensions l max | 14.00 mm |
| Dimensions l min | 13.00 mm |
| Dimensions q max | 2.95 mm |
| Dimensions q min | 2.65 mm |
| Dimensions b1 max | 1.55 mm |
| Dimensions b1 min | 1.14 mm |
| Dimensions d1 typ | 1.27 mm |
| Dimensions e1 max | 5.15 mm |
| Dimensions e1 min | 4.95 mm |
| Dimensions h1 max | 6.60 mm |
| Dimensions h1 min | 6.20 mm |
| Dimensions j1 max | 2.72 mm |
| Dimensions j1 min | 2.40 mm |
| Dimensions l1 max | 3.93 mm |
| Dimensions l1 min | 3.50 mm |
| Ecopack compliant | Да |
| Dimensions l20 typ | 16.40 mm |
| Dimensions l30 typ | 28.90 mm |
| Package epoxy ul94 | V0 |
| Recommended torque | 0.55 N·m |
| Forward rms current | 30A |
| Dimensions thetap max | 3.85 mm |
| Dimensions thetap min | 3.75 mm |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 175°C |
| Диап. темп. хр. | -65 to +175°C |
| Thermal resistance coupling | 0.1°C/W |
| Описание (англ.) | DIODE ARRAY SCHOTTKY 100V TO220 |
| Average forward current total | 40A |
| Repetitive peak avalanche power | 1300W |
| Повторяющееся импульсное обратное напряжение | 100V |
| Reverse leakage current typ 25C | 10µA |
| Forward voltage drop typ 25C 20A | 0.80V |
| Forward voltage drop typ 25C 40A | 0.90V |
| Reverse leakage current max 125C | 10mA |
| Reverse leakage current typ 125C | 3mA |
| Average forward current per diode | 20A |
| Forward voltage drop max 125C 20A | 0.67V |
| Forward voltage drop max 125C 40A | 0.76V |
| Forward voltage drop typ 125C 20A | 0.62V |
| Forward voltage drop typ 125C 40A | 0.70V |
| Неповторяющийся импульсный прямой ток | 220A |
| Thermal resistance junction to case total | 0.8°C/W |
| Thermal resistance junction to case per diode | 1.5°C/W |
