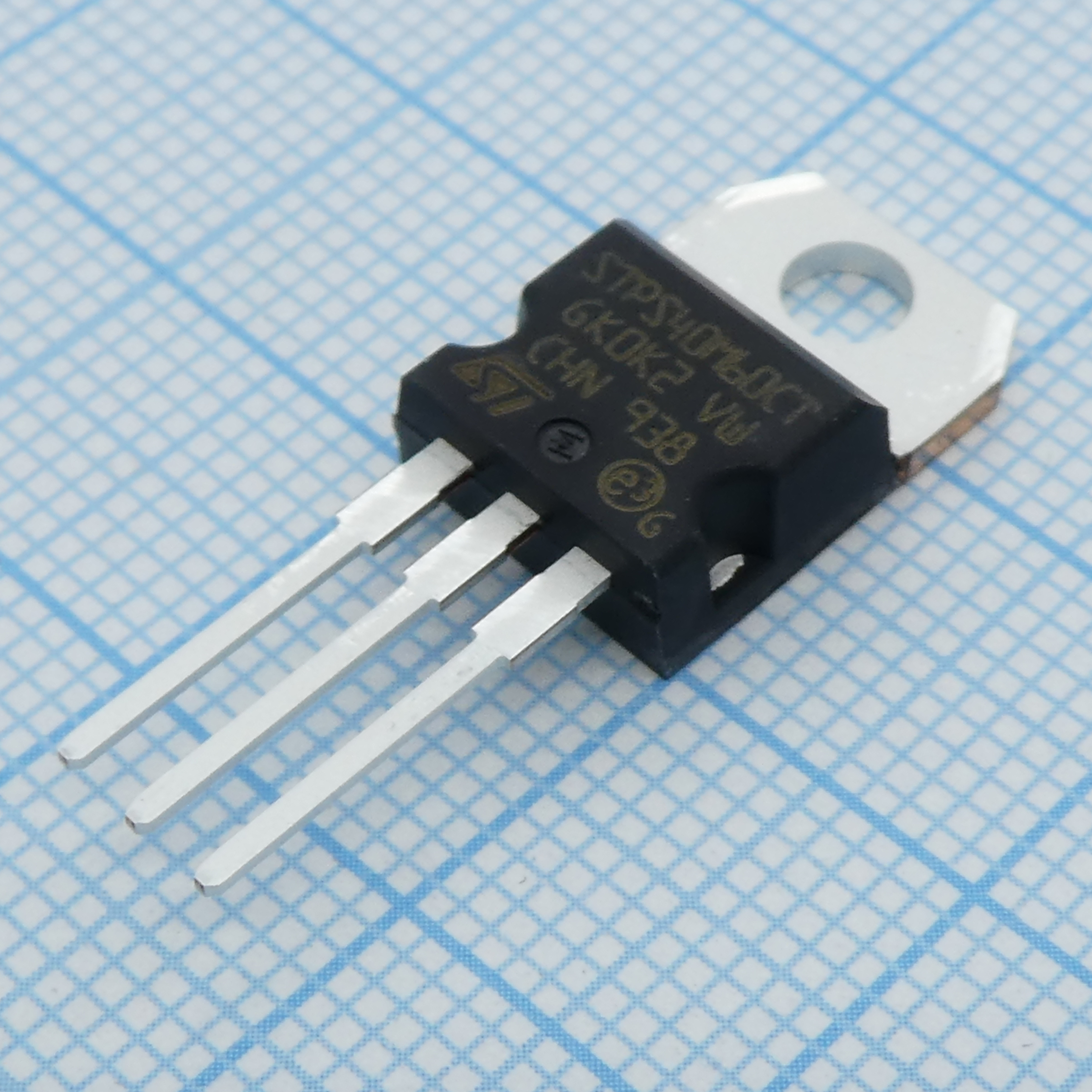

Диод Шоттки х2 60V 2х20А 0.38V общ. катод
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
150 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:150 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 179,12 |
| от 14 | 167,53 |
| от 27 | 158,08 |
| от 50 | 151,04 |
| от 150 | 145,80 |
Описание
Диод Шоттки сдвоенный от STMicroelectronics на 60 В и 2х20 А. Выполнен в корпусе TO-220AB с общим катодом, отличается низким прямым падением напряжения 0,38 В. Подходит для импульсных источников питания и цепей защиты от обратной полярности.
Технические характеристики
| Epoxy | UL94, V0 |
| Вес | 2.2 g |
| Маркировка | STPS40M60CT |
| Корпус | TO-220AB |
| Тип монтажа | Выводной |
| Компонент | STPS40M60CT |
| Размеры | A: 4.40 to 4.60 mm; C: 1.23 to 1.32 mm; D: 2.40 to 2.72 mm; E: 0.49 to 0.70 mm; F: 0.61 to 0.88 mm; G: 4.95 to 5.15 mm; M: 2.6 mm typ; F1: 1.14 to 1.70 mm; F2: 1.14 to 1.70 mm; G1: 2.40 to 2.70 mm; H2: 10 to 10.40 mm; L2: 16.4 mm typ; L4: 13 to 14 mm; L5: 2.65 to 2.95 mm; L6: 15.25 to 15.75 mm; L7: 6.20 to 6.60 mm; L9: 3.50 to 3.93 mm; Dia: 3.75 to 3.85 mm |
| Код заказа | STPS40M60CT |
| Описание | Dual Schottky rectifier, 60V, 2x20A, common cathode |
| Тип устройства | High efficiency power Schottky rectifier |
| Base quantity | 50 |
| Конфигурация | Dual diode, common cathode |
| Способ поставки | трубка |
| Метод охлаждения | Conduction (C) |
| Recommended torque | 0.4 to 0.6 N·m |
| Forward rms current | 30A |
| Емкость перехода | 1000pF |
| Тип упаковки | Tube (туба) |
| Conduction loss equation | P = 0.395 x IF(AV) + 0.007 x IF(RMS)^2 |
| Forward voltage drop typ | 385mV |
| Диап. темп. хр. | -65 to +175 °C |
| Coupling thermal resistance | 0.50 °C/W |
| Reverse leakage current 25C | 25µA |
| Reverse leakage current 125C | 85mA |
| Описание (англ.) | DIODE ARRAY SCHOTTKY 60V TO220AB |
| Forward voltage drop at 5A 25C | 0.430V |
| Forward voltage drop at 10A 25C | 0.470V |
| Forward voltage drop at 20A 25C | 0.540V |
| Forward voltage drop at 40A 25C | 0.645V |
| Forward voltage drop at 5A 125C | 0.325V |
| Repetitive peak avalanche power | 23000W |
| Повторяющееся импульсное обратное напряжение | 60V |
| Forward voltage drop at 10A 125C | 0.385V |
| Forward voltage drop at 20A 125C | 0.475V |
| Forward voltage drop at 40A 125C | 0.605V |
| Average forward current per diode | 20A |
| Average forward current per device | 40A |
| Неповторяющийся импульсный прямой ток | 220A |
| Junction to ambient thermal resistance | 80 °C/W |
| Maximum operating junction temperature | 150 °C |
| Junction to case thermal resistance total | 0.95 °C/W |
| Maximum repetitive peak avalanche voltage | 80V |
| Junction to case thermal resistance per diode | 1.40 °C/W |
