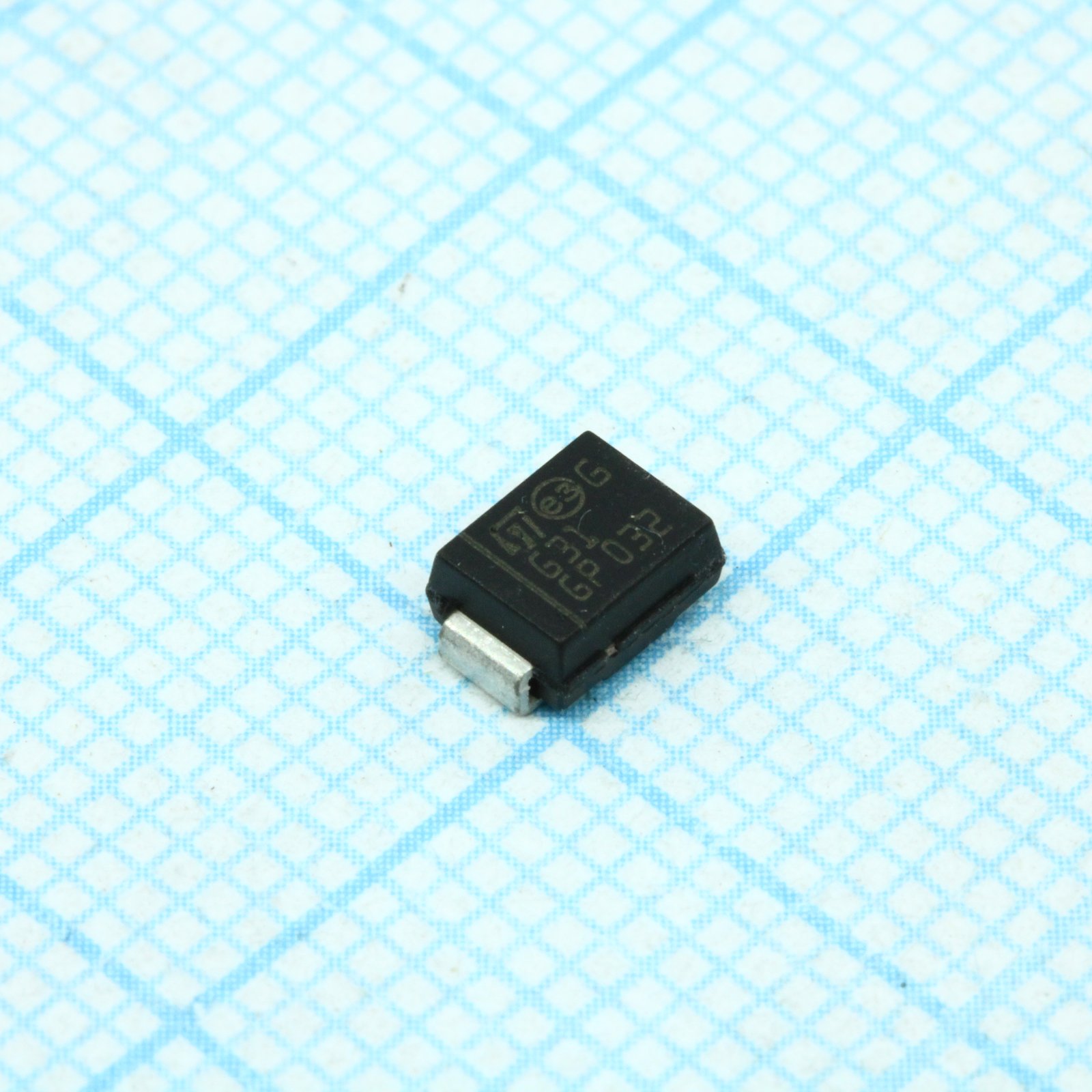

Диод Шоттки 100В 3А STPS3H100U
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
2 381 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 381 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,21 |
| от 95 | 19,98 |
| от 190 | 18,14 |
| от 380 | 16,73 |
| от 759 | 15,70 |
Описание
Диод Шоттки STPS3H100U от STMicroelectronics рассчитан на обратное напряжение до 100 В и прямой ток до 3 А. Выполнен в компактном корпусе SMB для поверхностного монтажа. Подходит для импульсных источников питания и цепей защиты от обратной полярности в промышленной и бытовой электронике.
Технические характеристики
| Вес | 0.107g |
| Маркировка | G31 |
| Корпус | SMB |
| Тип монтажа | SMD |
| Размеры | D: 3.30-3.95mm; E: 5.10-5.60mm; L: 0.75-1.50mm; B: 1.95-2.20mm; C: 0.15-0.40mm; A1: 1.90-2.45mm; A2: 0.05-0.20mm; E1: 4.05-4.60mm |
| Описание | Power Schottky rectifier |
| Артикул | STPS3H100U |
| Base quantity | 2500 |
| Способ поставки | Tape and reel |
| Емкость перехода | 100pF |
| Примечание | Шоттки 100В 3А |
| Средний прямой ток | 3A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Conduction loss equation | P = 0.6 x IF(AV) + 0.027 IF(RMS)^2 |
| Forward voltage drop max | 0.68V |
| Макс. темп. перехода | 175°C |
| Диап. темп. хр. | -65 to +175°C |
| Reverse leakage current 25C | 1µA |
| Reverse leakage current 125C | 1mA |
| Описание (англ.) | DIODE SCHOTTKY 100V 3A SMB |
| Forward voltage drop at 3A 25C | 0.84V |
| Forward voltage drop at 6A 25C | 0.92V |
| Рабочая температура перехода | 175°C |
| Forward voltage drop at 3A 125C | 0.68V |
| Forward voltage drop at 6A 125C | 0.76V |
| Repetitive peak avalanche power | 2400W |
| Повторяющееся импульсное обратное напряжение | 100V |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Неповторяющийся импульсный прямой ток | 75A |
| Термосопротивление переход-среда | 110°C/W |
