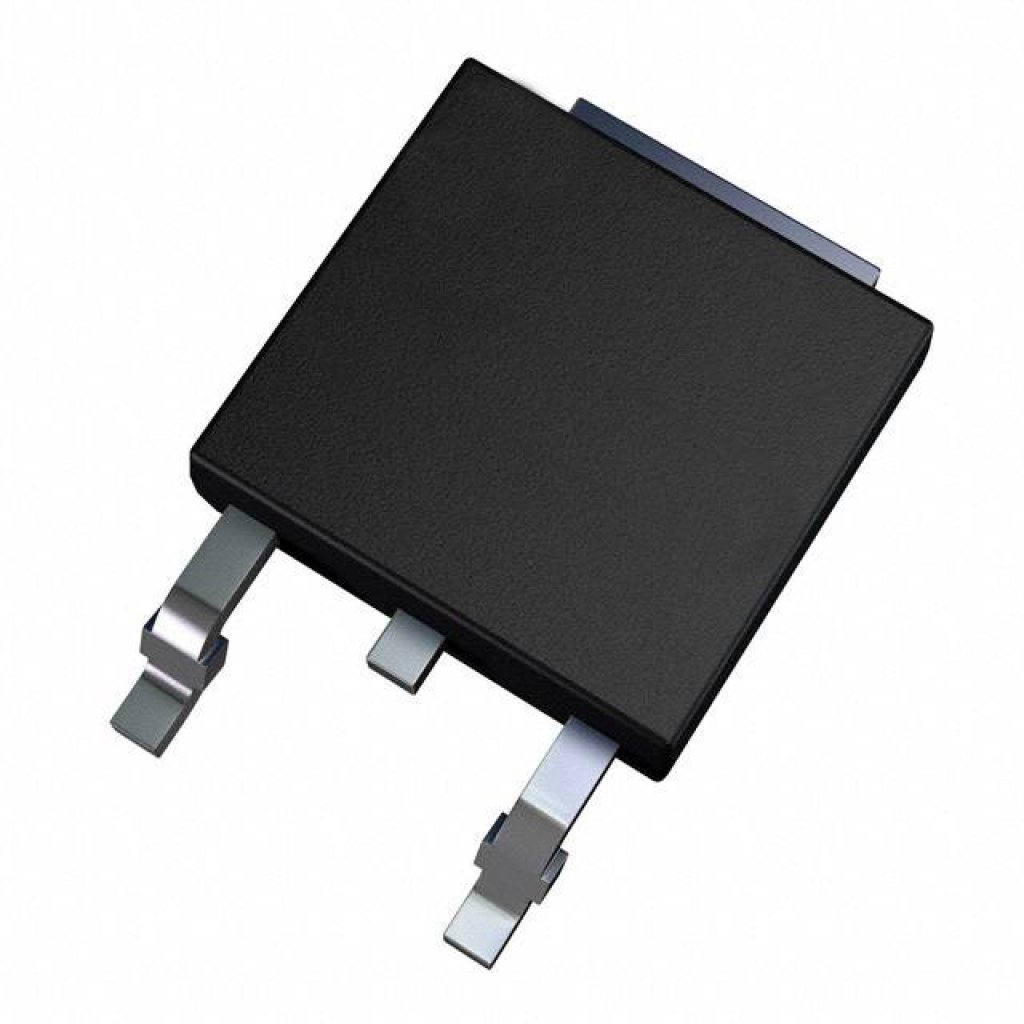

Диод Шоттки 40В 3А STPS340B-TR
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
1 986 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 986 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 58 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,04 |
| от 55 | 11,36 |
| от 110 | 10,52 |
| от 219 | 9,57 |
| от 438 | 8,74 |
Описание
Диод Шоттки STPS340B-TR от STMicroelectronics рассчитан на напряжение 40 В и ток 3 А. Выполнен в компактном корпусе DPAK (TO-252AA) для поверхностного монтажа. Подходит для импульсных источников питания и цепей защиты от обратной полярности.
Технические характеристики
| Корпус | DPAK/TO-252AA |
| Особенности | Very small conduction losses, Negligible switching losses, Low forward voltage drop, Low thermal resistance, Extremely fast switching, Surface mounted device, Avalanche capability specified |
| Тип монтажа | SMD |
| Компонент | STPS340B-TR |
| Описание | Power Schottky rectifier |
| Падение напряжения | 0.52V typ / 0.57V max at I_F=3A, T_j=125°C; 0.63V typ at I_F=3A, T_j=25°C; 0.84V typ at I_F=6A, T_j=25°C |
| Примечание | Шоттки 40В 3А |
| Средний прямой ток | 3A (T_l=95°C, δ=0.5, SMB) |
| Обратный ток утечки | 20µA max at T_j=25°C, V_R=V_RRM; 10mA max at T_j=125°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Conduction loss equation | P=0.42*I_F(AV)+0.050*I_F(RMS)^2 |
| Forward rms current dpak | 6A |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to +150°C |
| Описание (англ.) | DIODE SCHOTTKY 40V 3A DPAK |
| Repetitive peak avalanche power | 90W (t_p=10µs, T_j=125°C) |
| Повторяющееся импульсное обратное напряжение | 40V |
| Тепл. сопр. переход-корпус | 5.5°C/W (DPAK) |
| Тепловое сопротивление переход-вывод | 25°C/W (SMB) |
| Неповторяющийся импульсный прямой ток | 75A (10ms sinusoidal) |
