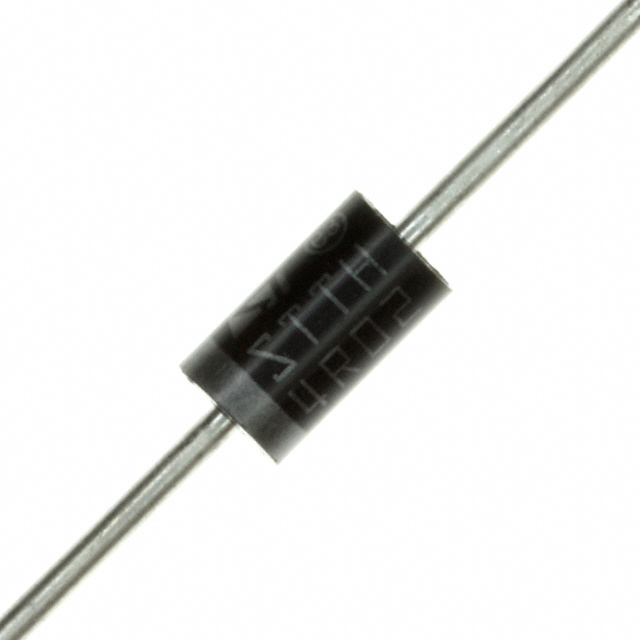

Диод Шоттки 150V 3A 0.66V STPS3150RL
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
1 152 шт.
Норм. уп.: 1900
Цены поставщиков
Склад 13
В наличии:1 152 шт
Срок поставки: до недели
Норм. уп.: 1900
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,98 |
| от 82 | 21,68 |
| от 163 | 19,77 |
| от 325 | 18,33 |
| от 650 | 17,25 |
Описание
Диод Шоттки STPS3150RL от STMicroelectronics рассчитан на обратное напряжение 150 В и прямой ток 3 А с типичным прямым падением напряжения 0,66 В. Компонент отличается низким прямым падением напряжения и быстрым переключением, что минимизирует потери мощности. Применяется в импульсных источниках питания, цепях защиты от обратной полярности и высокочастотных выпрямителях.
Технические характеристики
| Вес | 1.12g |
| Корпус | DO-201AD |
| Тип монтажа | THT |
| Размеры | Макс. длина корпуса: 9.50mm; Длина вывода мин.: 25.40mm; Макс. диаметр корпуса: 5.30mm; Мин. диаметр вывода: 1.30mm |
| Корпус | DO-201AD |
| Примечание | Шоттки 150В 3А 0.66V |
| Средний прямой ток | 3A |
| Surge current condition | t=10ms sinusoidal |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward voltage drop max | 0.67V |
| Макс. темп. перехода | 175°C |
| Leakage current condition | VR=VRRM |
| Диап. темп. хр. | -65 to +175°C |
| Reverse leakage current max | 2.0µA at 25°C, 2.0mA at 125°C |
| Junction capacitance typical | 1000pF at 0V, 100pF at 10V |
| Non repetitive surge current | 100A |
| Thermal resistance condition | lead length=10mm |
| Описание (англ.) | Diode Schottky 150V 3A 2-Pin DO-201AD T/R |
| Повторяющееся пиковое обратное напряжение | 150V |
| Forward voltage drop max condition | IF=3A, Tj=125°C |
| Тепловое сопротивление переход-вывод | 15°C/W |
