Диоды Шоттки сборка 45В STPS3045CT
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
65 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:65 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,26 |
| от 38 | 53,61 |
| от 100 | 49,83 |
| от 150 | 46,98 |
| от 300 | 44,85 |
Описание

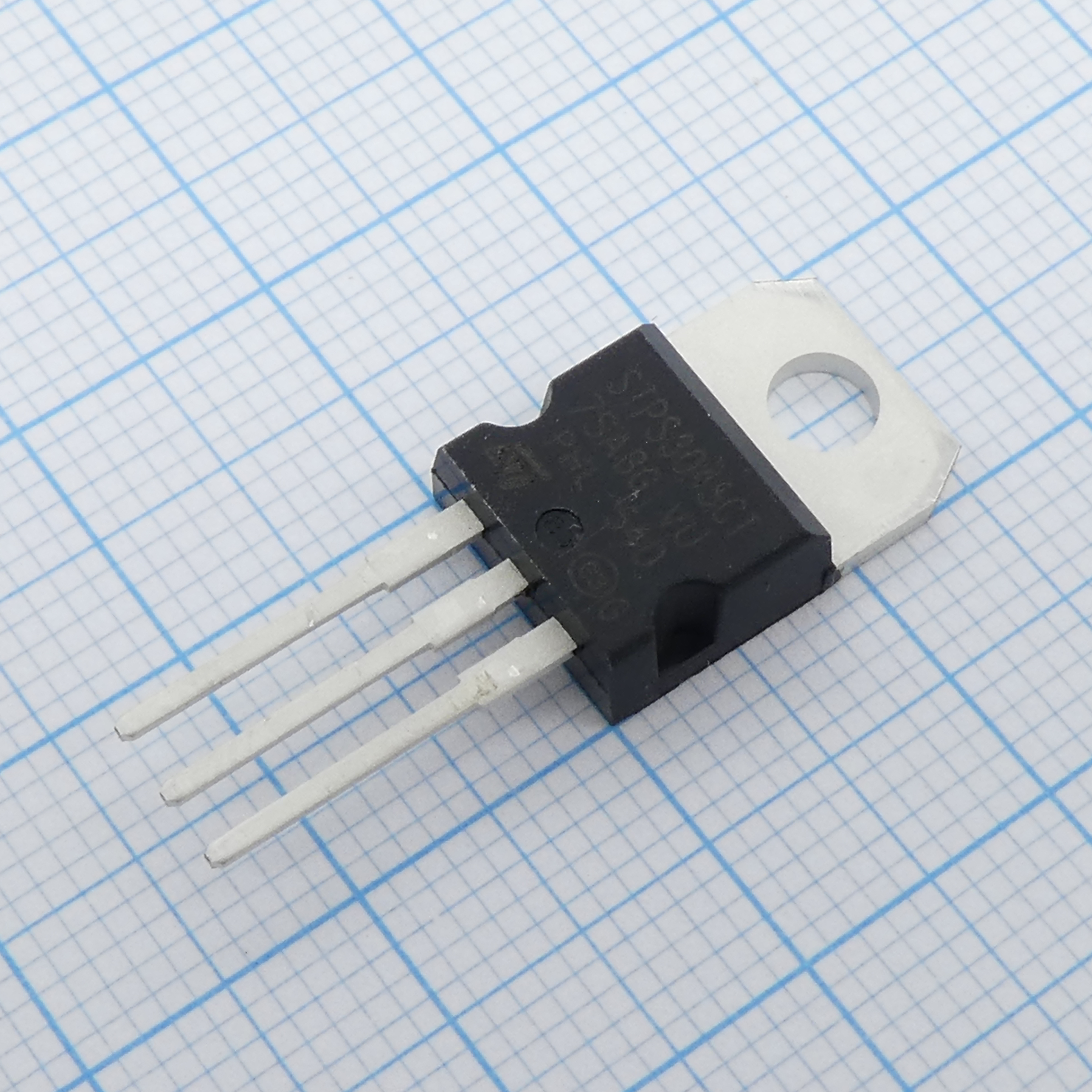

Диод Шоттки STPS3045CT от STMicroelectronics — сборка из двух выпрямительных диодов на 45 В и 30 А. Выполнена в корпусе TO-220AB. Подходит для импульсных источников питания и цепей защиты от переполюсовки в автомобильной электронике.
Технические характеристики
| Vrr | 45V |
| Ifsm | 220A |
| Parm | 430W |
| Tstg | -65 to +175°C |
| Epoxy | UL 94,V0 |
| If rms | 30A |
| Макс. Tj | 175°C |
| Vf typ | 0.5V |
| Ecopack | ECOPACK®2 compliant component for D²PAK on demand |
| Корпус | TO-220AB |
| Тип монтажа | Выводной |
| Ir max 25c | 200µA |
| Описание | Dual center tap Schottky rectifier |
| Ir max 125c | 40mA |
| Артикул | STPS3045CT |
| Weight d2pak | 1.38g |
| Weight to247 | 4.46g |
| Метод охлаждения | conduction (C) |
| Rth c coupling | 0.3°C/W |
| Vf max 25c 30a | 0.84V |
| Weight to220ab | 1.9g |
| If av per diode | 15A |
| Vf max 125c 15a | 0.57V |
| Vf max 125c 30a | 0.72V |
| If av per device | 30A |
| Torque max to247 | 1.0 N·m |
| Conduction loss eq | P = 0.42 x IF(AV) + 0.01 x IF(RMS)^2 |
| Rth jc total to247 | 0.9°C/W |
| Torque max to220ab | 0.7 N·m |
| Rth jc per diode to247 | 1.5°C/W |
| Tj max dc forward d2pak | 200°C |
| Тип упаковки | Tube (туба) |
| Rth jc total to220ab d2pak | 0.95°C/W |
| Описание (англ.) | Rectifier Diode Schottky 45V 30A Automotive 3-Pin(3+Tab) TO-220AB Tube |
| Rth jc per diode to220ab d2pak | 1.60°C/W |
| Torque recommended to220ab to247 | 0.55 N·m |
