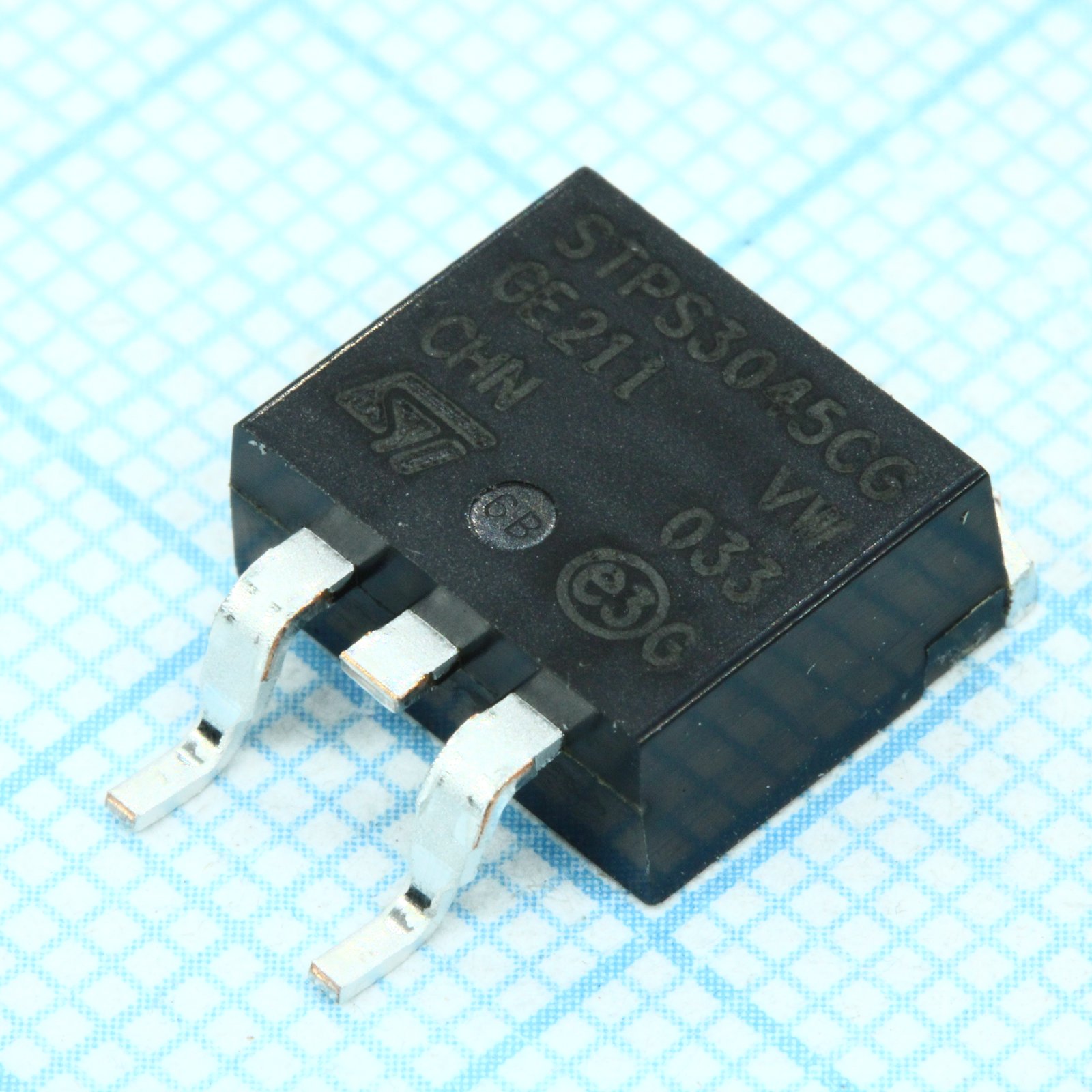

Диоды Шоттки сборка 45В STPS3045CG-TR
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
144 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:144 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 149,42 |
| от 16 | 139,52 |
| от 31 | 131,43 |
| от 61 | 125,42 |
| от 122 | 120,93 |
Описание
Диод Шоттки STPS3045CG-TR от STMicroelectronics — сборка сдвоенных диодов для силовых цепей. Выдерживает обратное напряжение до 45 В и прямой ток до 30 А, выпускается в корпусе D2PAK (TO-263) на ленте. Применяется в автомобильной электронике, импульсных источниках питания и цепях защиты от переполюсовки.
Технические характеристики
| Tstg | -65 to +175°C |
| Тип | Dual Schottky rectifier |
| Vrmm | 45V |
| Макс. обратный ток | 200µA at 25°C, 40mA at 125°C |
| Макс. Tj | 175°C (200°C for D²PAK under DC forward without reverse bias) |
| Макс. прямое напряжение | 0.57V at 125°C, 15A |
| Vf typ | 0.5V at 125°C, 15A |
| Корпус | D²PAK |
| Тип монтажа | SMD |
| Switching | extremely fast |
| Соответствие | ECOPACK2 |
| Размеры | Высота: 4.36-4.6 mm; Lead span: 15.0-15.85 mm; Ширина корпуса: 10.0-10.55 mm; Длина корпуса: 8.6-9.35 mm |
| Артикул | STPS3045CG-TR |
| Корпус | D2Pak (TO-263) |
| Импульсный ток | 220 A |
| Avalanche power | 430 W |
| If avg per diode | 15A |
| If avg per device | 30A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Емкость перехода Тип. | 1000 pF at 1V, 100 pF at 10V (per diode) |
| Thermal resistance coupling | 0.3 °C/W |
| Описание (англ.) | Diode Schottky 45V 30A Automotive 3-Pin(2+Tab) D2PAK T/R |
| Thermal resistance junction to case total | 0.95 °C/W |
| Thermal resistance junction to case per diode | 1.6 °C/W |
