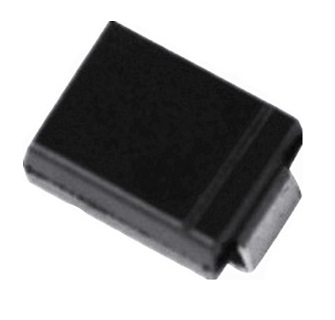

Диод SMD STPS2L40U
У поставщика
У поставщиков
6 500 шт.
Норм. уп.: 100
Цены поставщиков
Склад 15
В наличии:6 500 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 10,77 |
Описание
Диод SMD STPS2L40U от ST Microelectronics — это выпрямительный диод Шоттки с током до 2 А и обратным напряжением 40 В. Выполнен в компактном корпусе SMB для поверхностного монтажа, отличается низким прямым падением напряжения 0,55 В. Применяется в импульсных источниках питания, DC/DC-преобразователях и защитных цепях бытовой и промышленной электроники.
Технические характеристики
| Тип | Schottky rectifier |
| Ток, А | 2.0 A |
| Монтаж | SMD |
| Корпус | SMB (DO-214AA) |
| T j max | 150°C |
| Напряжение, В | 40 В |
| Особенности | Very small conduction losses, Negligible switching losses, Low forward voltage drop, Surface mount miniature package, Avalanche capability specified, ECOPACK2 halogen-free |
| Тип монтажа | SMD |
| I fsm max | 75A |
| P arm max | 2200W |
| V rrm max | 40V |
| I f av max | 2A |
| Ёмкость | 220 pF |
| Артикул | STPS2L40U |
| T stg range | -65°C to +150°C |
| R th j l smb | 20°C/W |
| Прямое напряжение | 0.55 В |
| Обратный ток | 0.5 mA |
| V f typ at 1a 25c | 0.39V |
| V f typ at 2a 25c | 0.43V |
| V f typ at 4a 25c | 0.5V |
| I r typ at 25c 40v | 220µA |
| Размеры упаковки | Макс. ширина корпуса: 5.60mm; Body width min: 5.10mm; Lead width max: 2.20mm; Lead width min: 1.95mm; Высота корпуса макс.: 2.45mm; Body height min: 1.90mm; Макс. длина корпуса: 4.60mm; Мин. длина корпуса: 4.05mm; Lead length max: 1.50mm; Длина вывода мин.: 0.75mm; Lead thickness max: 0.40mm; Lead thickness min: 0.15mm |
| Тепловое сопротивление | 60 °C/W |
| V f max at 1a 125c | 0.28V |
| V f max at 2a 125c | 0.34V |
| V f max at 4a 125c | 0.45V |
| V f typ at 1a 125c | 0.25V |
| V f typ at 2a 125c | 0.31V |
| V f typ at 4a 125c | 0.39V |
| I r max at 125c 40v | 80mA |
| I r typ at 100c 40v | 20mA |
| I r typ at 125c 40v | 38mA |
| Темп. хранения | -55 ~ +150 °C |
| R th j a smb typical | 100°C/W |
| Раб. температура | -55 ~ +125 °C |
| Conduction loss equation | P = 0.22 x I_F(AV) + 0.06 x I_F(RMS)^2 |
| Junction capacitance typ 1v | 400pF |
| Junction capacitance typ 10v | 100pF |
| Junction capacitance typ 40v | 30pF |
