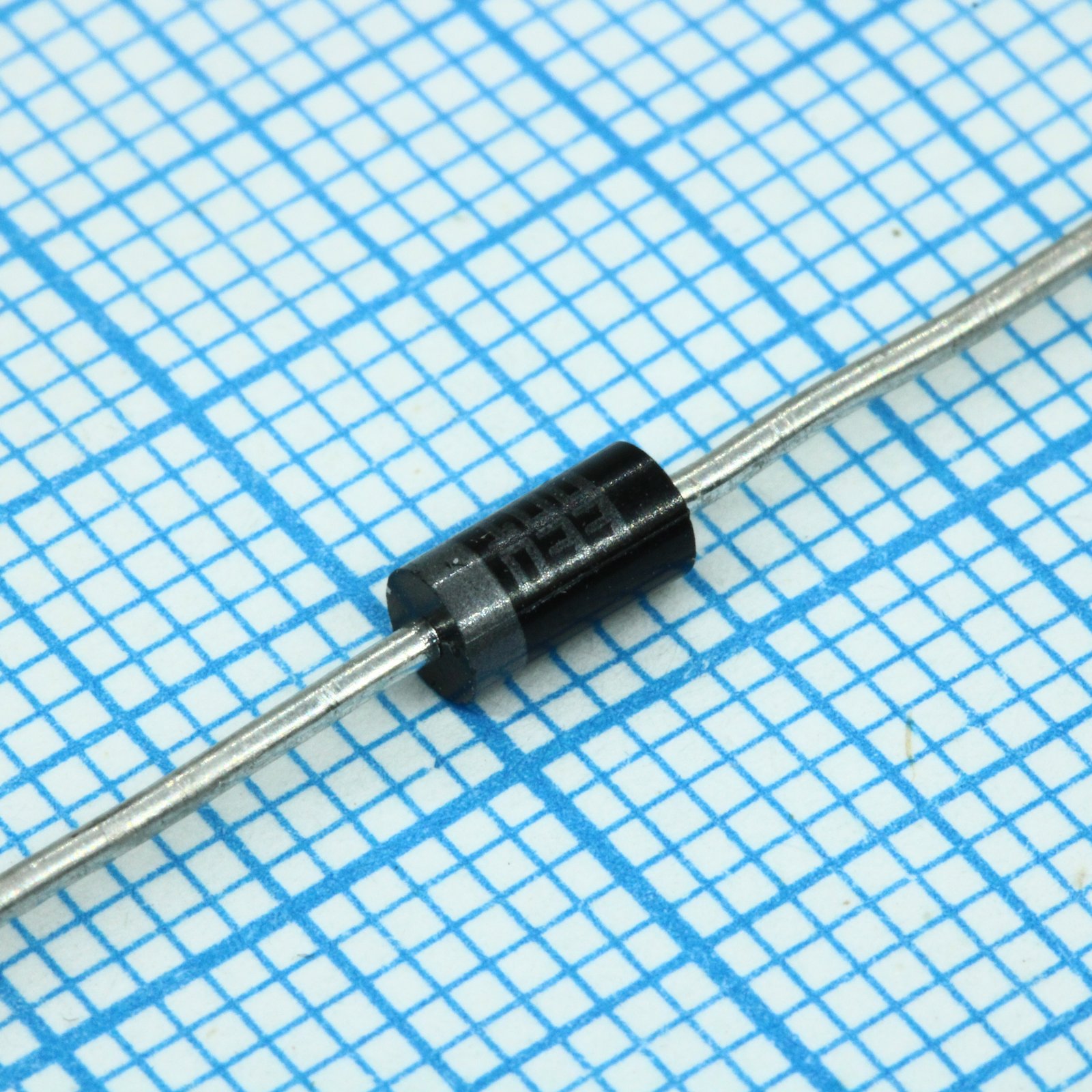

Диод Шоттки 100В 2А STPS2H100
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
771 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:771 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 52 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,50 |
| от 148 | 11,96 |
| от 296 | 10,67 |
| от 592 | 9,68 |
| от 1 183 | 8,98 |
Описание
Диод Шоттки STPS2H100 от STMicroelectronics рассчитан на напряжение до 100 В и прямой ток 2 А. Выполнен в стандартном корпусе DO-41. Благодаря низкому падению напряжения и быстрому переключению подходит для импульсных источников питания и цепей защиты от обратной полярности.
Технические характеристики
| Vrr | 100V |
| Ifsm | 50A |
| Parm | 108W |
| Tstg | -65 to +175°C |
| Средний прямой ток | 2A |
| Rth JA | 100°C/W |
| Rth jl | 35°C/W |
| Макс. Tj | 175°C |
| Макс. прямое напряжение | 0.70V |
| Вес | 0.34g |
| Ecopack | ECOPACK2 |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Компонент | STPS2H100 |
| Ir typ 25c | 1µA |
| Описание | 100 V power Schottky rectifier |
| Размер A | 4.07 to 5.20mm |
| Размер B | 2.04 to 2.71mm |
| Размер C | 25.40mm |
| Размер d | 0.71 to 0.86mm |
| Ir max 125c | 0.5mA |
| Ir typ 125c | 0.2mA |
| Vf typ 25c 2a | 0.86V |
| Vf typ 25c 4a | 0.92V |
| Vf max 125c 4a | 0.78V |
| Vf typ 125c 2a | 0.65V |
| Vf typ 125c 4a | 0.72V |
| Base qty ammopack | 2000 |
| Base qty tape reel | 5000 |
| Conduction loss eq | P = 0.62 x IF(AV) + 0.04 x IF(RMS)^2 |
| Примечание | Шоттки 100В 2А |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Описание (англ.) | DIODE SCHOTTKY 100V 2A DO41 |
