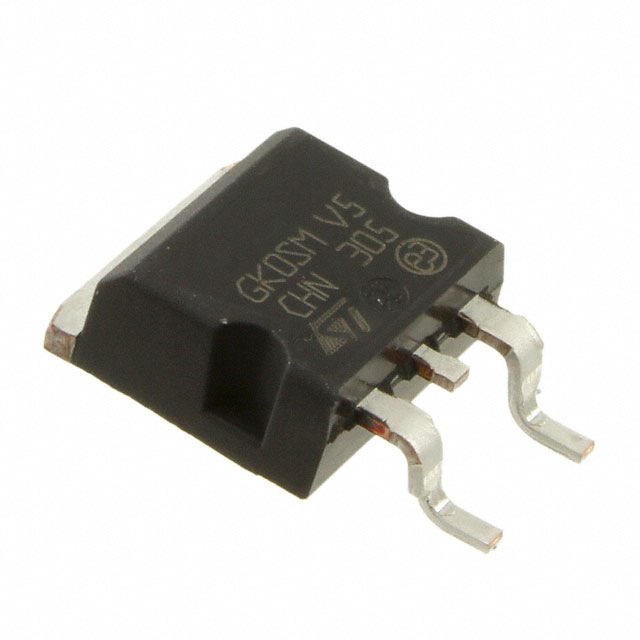

Диод Шоттки 100В 20А STPS20M100SG-TR
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
942 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт102,73 ₽
Сумма1 027,30 ₽
+ доплата 490,00 ₽
В наличии942 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 38 — 96,19 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 027,30 ₽. До заказа без доплаты не хватает 16 272,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 027,30 ₽
Описание
Диод Шоттки STPS20M100SG-TR от STMicroelectronics рассчитан на напряжение до 100 В и прямой ток 20 А. Выполнен в корпусе D2Pak (TO-263) для поверхностного монтажа. Подходит для импульсных источников питания, преобразователей и защиты от обратной полярности в промышленной и бытовой электронике.
Технические характеристики
| Iar | 40A |
| Vrm | 100V |
| Vrr | 100V |
| Ifsm | 530A |
| Parm | 1150W |
| Температура хранения | -65 to +175°C |
| Varm | 120V |
| Vasm | 120V |
| Средний прямой ток | 20A |
| If rms | 30A |
| Макс. обратный ток | 40mA |
| Тепловое сопротивление переход-корпус | 1.2°C/W |
| Макс. Tj | 150°C |
| Макс. прямое напряжение | 0.85V |
| Тип. прямое напряжение | 0.455V |
| Ecopack | ECOPACK2 compliant |
| Корпус | D2Pak (TO-263) |
| Тип монтажа | SMD |
| Макс. момент | 0.7 N·m |
| Описание | Power Schottky rectifier |
| Артикул | STPS20M100S |
| Rth jc fpab | 4°C/W |
| Conduction loss eq | P = 0.425 x IF(AV) + 0.0088 x IF(RMS)^2 |
| Insulating voltage | 2000V RMS |
| Torque recommended | 0.55 N·m |
| Примечание | Шоттки 100В 20А |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Описание (англ.) | Rectifier Diode Schottky 100V 20A 3-Pin(2+Tab) D2PAK T/R |
