Диод Шоттки х2 100V 2х10А 0.64V общий катод
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
3 665 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:2 765 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 57,83 |
| от 50 | 53,73 |
| от 150 | 50,46 |
| от 250 | 47,60 |
| от 500 | 45,68 |
Склад 12
В наличии:900 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 48,65 |
| от 20 | 44,85 |
Описание

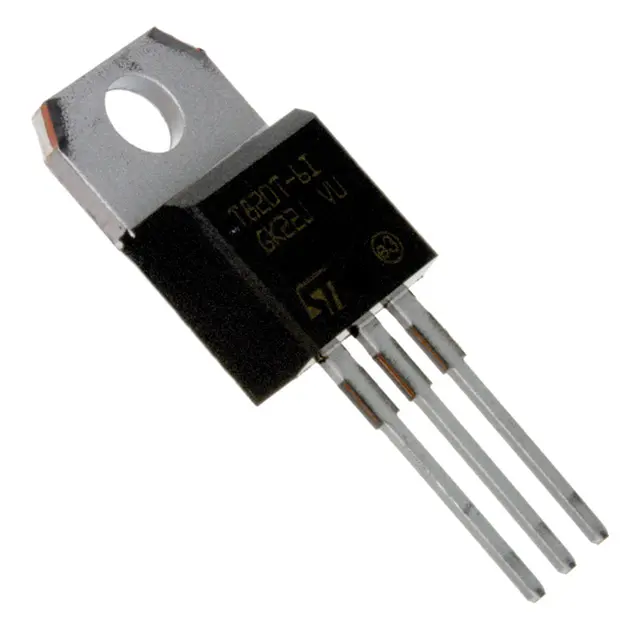

Диод Шоттки сдвоенный STMicroelectronics STPS20H100CT на 100 В и 2х10 А. Выполнен в корпусе TO-220AB с общим катодом, прямое падение напряжения 0,64 В. Подходит для импульсных источников питания и автомобильной электроники.
Технические характеристики
| Тип | Schottky diode |
| Ток, А | 2x10A |
| Корпус | TO-220AB |
| Напряжение, В | 100V |
| Особенности | Negligible switching losses, High junction temperature capability, Good trade-off between leakage current and forward voltage drop, Low leakage current, Avalanche rated, Insulated package option (TO-220FPAB) with 2000V DC insulation |
| Тип монтажа | Выводной |
| Размеры | Ширина корпуса: 10.0 to 10.4 mm; Шаг выводов: 2.54 mm (typical); Высота корпуса: 4.4 to 4.6 mm; Длина корпуса: 15.25 to 15.75 mm |
| Ёмкость | 45pF |
| Описание | Dual center tap Schottky rectifier, common cathode |
| Артикул | STPS20H100CT |
| Epoxy rating | UL94 V0 |
| Производитель | STMicroelectronics |
| Конфигурация | dual common cathode |
| Critical dv dt | 10000 V/µs |
| Insulated package | TO-220FPAB |
| Insulating voltage | 2000V DC |
| Recommended torque | 0.4-0.6 N·m |
| Current forward rms | 30A |
| Forward rms current | 30A |
| Напряжение блокировки DC | 100V |
| Avalanche peak power | 10800W at tp=1µs, Tj=25°C |
| Падение напряжения | 0.64V |
| Capacitance insulation | 45 pF (TO-220FPAB) |
| Тип упаковки | Tube (туба) |
| Conduction loss equation | P = 0.55 x IF(AV) + 0.009 IF(RMS)^2 |
| Forward voltage drop max | 0.64V at 125°C, 10A per diode |
| Макс. темп. перехода | 175°C |
| Диап. темп. хр. | -65 to 175°C |
| Reverse leakage current 25C | 4.5µA |
| Обратный ток утечки при 25°C, мкА | 4.5µA |
| Thermal resistance coupling | 0.15°C/W |
| Current surge non repetitive | 250A |
| Reverse leakage current 125C | 2mA |
| Обратный ток утечки при 125°C, мкА | 2 to 6 mA |
| Описание (англ.) | Diode Schottky 100V 20A Automotive 3-Pin(3+Tab) TO-220AB Tube |
| Forward voltage drop at 8A 25C | 0.71V |
| Current repetitive peak reverse | 1A |
| Forward voltage drop at 10A 25C | 0.77V |
| Forward voltage drop at 16A 25C | 0.81V |
| Forward voltage drop at 20A 25C | 0.88V |
| Forward voltage drop at 8A 125C | 0.58V |
| Repetitive peak avalanche power | 10800W |
| Repetitive peak reverse current | 1A |
| Повторяющееся пиковое обратное напряжение | 100V |
| Forward voltage drop at 10A 125C | 0.64V |
| Forward voltage drop at 16A 125C | 0.68V |
| Forward voltage drop at 20A 125C | 0.73V |
| Average forward current per diode | 10A |
| Current average forward per diode | 10A |
| Average forward current per device | 20A |
| Current average forward per device | 20A |
| Current non repetitive peak reverse | 3A |
| Non repetitive peak reverse current | 3A |
| Неповторяющийся импульсный прямой ток | 250A |
| Critical rate of rise of reverse voltage | 10000V/µs |
| Thermal resistance junction to case total | 0.9°C/W (TO-220AB) |
| Thermal resistance junction to case coupling | 0.15°C/W (TO-220AB) |
| Thermal resistance junction to case per diode | 1.6°C/W (TO-220AB) |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
