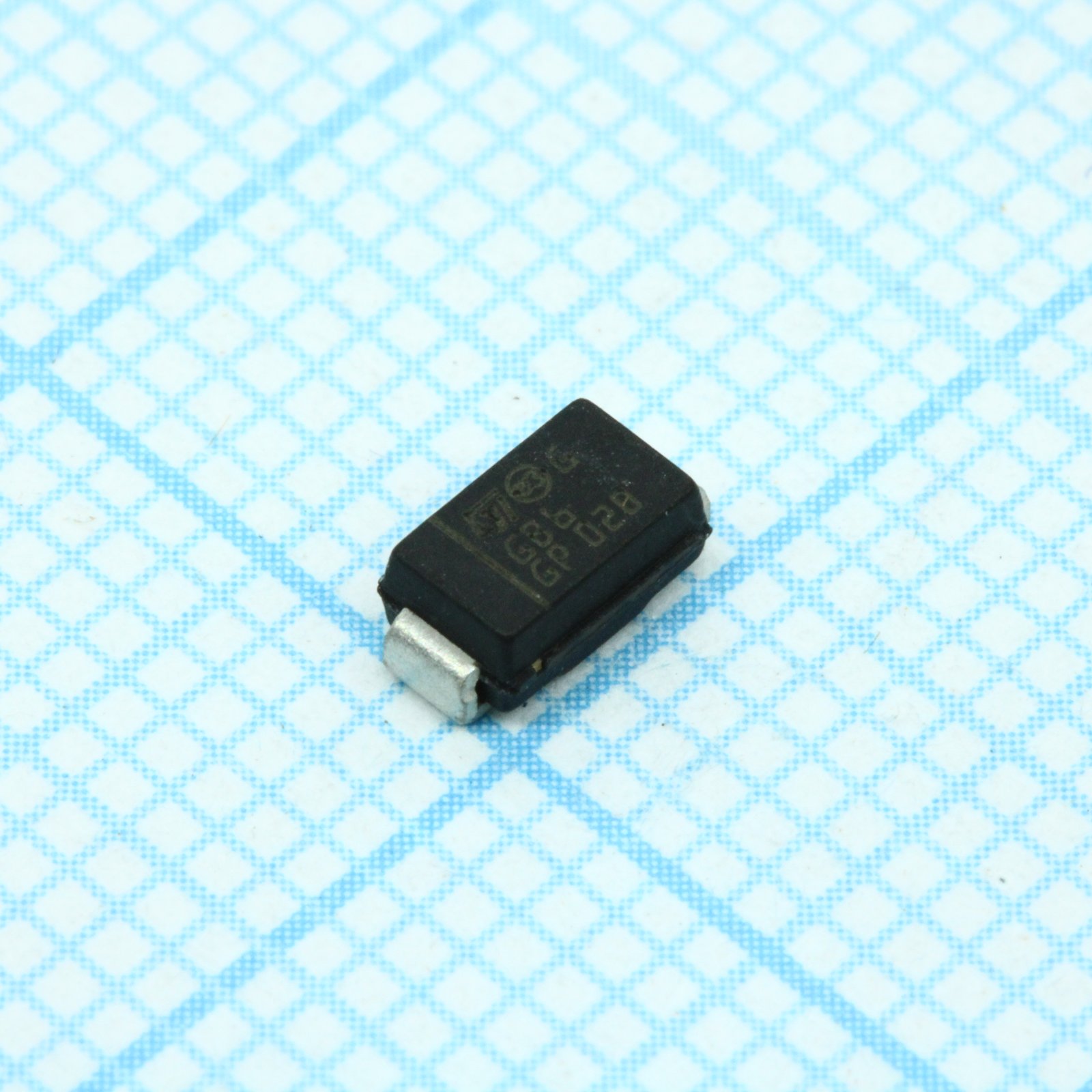

Диод Шоттки 60В 1А STPS1L60A
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
7 720 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:7 720 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 58 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,09 |
| от 260 | 10,79 |
| от 520 | 9,75 |
| от 1 039 | 8,88 |
| от 2 078 | 8,30 |
Описание
Диод Шоттки STPS1L60A от STMicroelectronics рассчитан на напряжение до 60 В и прямой ток 1 А. Выполнен в компактном корпусе SMA (DO-214AC) для поверхностного монтажа. Отличается низким прямым падением напряжения и высокой скоростью переключения. Применяется в импульсных источниках питания, DC/DC-преобразователях и защитных цепях бытовой и промышленной электроники.
Технические характеристики
| Тип | Schottky rectifier |
| Особенности | negligible switching losses, low forward voltage drop, avalanche capability |
| Тип монтажа | SMD |
| Корпус | SMA, DO-41, STmite flat, SOD123Flat |
| Технология | Schottky |
| Current avg | 1A |
| Артикул | STPS1L60A |
| Корпус | SMA (DO-214AC) |
| Импульсный ток | 40A |
| Ном. напряжение | 60V |
| Avalanche power | 85W |
| Тип. емкость | 100pF |
| Макс. прямое напряжение | 0.54V |
| Типовое прямое напряжение | 0.50V |
| Примечание | Шоттки 60В 1А |
| Package dimensions sma | B max: 1.65mm; B min: 1.25mm; D max: 2.90mm; D min: 2.25mm; E max: 5.35mm; E min: 4.80mm; A1 max: 2.45mm; A1 min: 1.90mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 175°C |
| Диап. темп. хр. | -65 to +175°C |
| Диап. раб. темп. | -40 to +175°C |
| Reverse leakage current max | 21mA |
| Описание (англ.) | DIODE SCHOTTKY 60V 1A SMA |
| Thermal resistance junction to lead sma | 30°C/W |
| Thermal resistance junction to lead do41 | 45°C/W |
| Thermal resistance junction to case stmiteflat | 20°C/W |
| Thermal resistance junction to lead sod123flat | 20°C/W |
