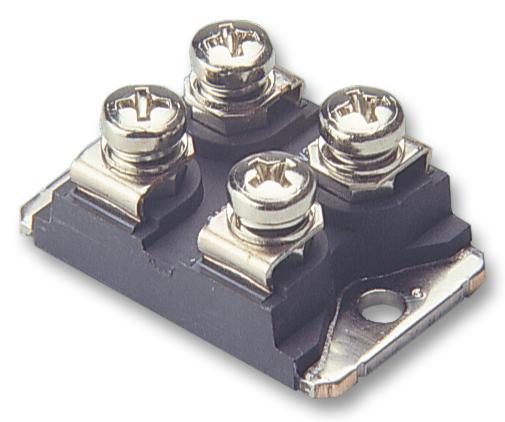

Diode module 45v 80a isotop STPS16045TV
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
12 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:12 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 848,71 |
| от 2 | 3 683,14 |
| от 3 | 3 548,29 |
| от 4 | 3 448,19 |
| от 7 | 3 373,74 |
Описание
Диодный модуль STPS16045TV от STMicroelectronics рассчитан на напряжение 45 В и прямой ток 80 А. Компонент выполнен в прочном корпусе ISOTOP®. Применяется в импульсных источниках питания и силовых преобразователях промышленной автоматики.
Технические характеристики
| Тип | Dual Power Schottky Rectifier |
| VRRM | 45V |
| Dv dt | 10000V/µs |
| Макс. Tj | 150°C |
| Вес | 28g |
| Корпус | ISOTOP |
| Особенности | Very small conduction losses, Negligible switching losses, Extremely fast switching, Low thermal resistance, Insulated package |
| Тип монтажа | THT (screw) |
| Макс. Tstg | 150°C |
| Мин. Tstg | -55°C |
| Размеры | A: 11.80-12.20mm; B: 7.80-8.20mm; C: 0.75-0.85mm; D: 37.80-38.20mm; E: 25.15-25.50mm; F: 4.10-4.30mm; G: 14.90-15.10mm; P: 4.00-4.30mm; S: 30.10-30.30mm; A1: 8.90-9.10mm; C2: 1.95-2.05mm; D1: 31.50-31.70mm; E1: 23.85-24.15mm; E2: 24.80mm (typ); F1: 4.60-5.00mm; G1: 12.60-12.80mm; G2: 3.50-4.30mm; P1: 4.00-4.40mm |
| Ifsm surge | 900A |
| Технология | Schottky |
| Макс. момент | 1.5 N.m |
| If av total | 160A |
| Применение | Switched Mode Power Supplies, DC-DC converters, freewheeling, polarity protection |
| Rth jc total | 0.55°C/W |
| Корпус | ISOTOPВ® |
| Метод охлаждения | by conduction |
| Rth c coupling | 0.1°C/W |
| If av per diode | 80A |
| If rms per diode | 125A |
| Number of diodes | 2 |
| Rth jc per diode | 1°C/W |
| Insulating voltage | 2500V RMS |
| Ir leakage max 25c | 1mA |
| Torque recommended | 1.3 N.m |
| Vf max at 125c 80a | 0.69V |
| Vf max at 25c 160a | 0.95V |
| Vf typ at 125c 80a | 0.62V |
| Capacitance package | 45pF |
| Ir leakage max 125c | 150mA |
| Ir leakage typ 125c | 43mA |
| Vf max at 125c 160a | 0.90V |
| Vf typ at 125c 160a | 0.80V |
| Irrm repetitive peak | 2A |
| Тип упаковки | Tube (туба) |
| Irsm non repetitive peak | 5A |
| Junction capacitance per diode typ | 3.5nF (at 0V) |
