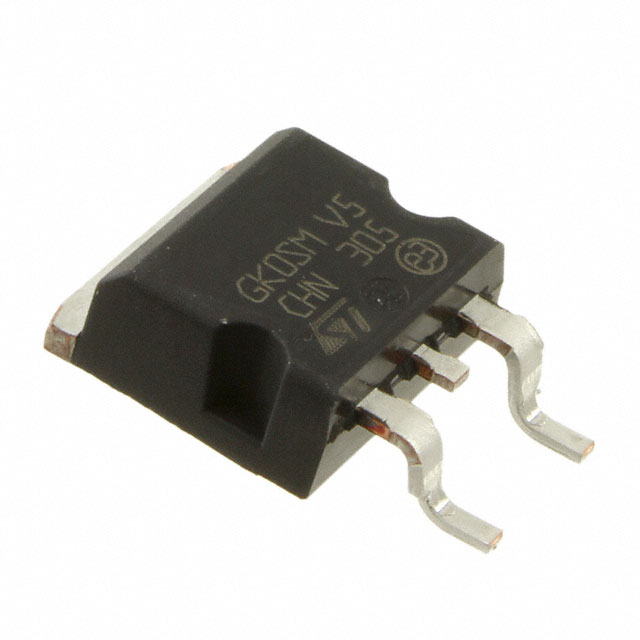

Диод Шоттки 45V 15А 0.57V STPS1545G-TR
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
1 097 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 097 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 172,65 |
| от 24 | 162,60 |
| от 48 | 154,63 |
| от 95 | 147,63 |
| от 190 | 142,90 |
Описание
Диод Шоттки STMicroelectronics на 45 В и 15 А. Выполнен в корпусе D2Pak (TO-263) для поверхностного монтажа. Отличается низким прямым падением напряжения 0,57 В. Применяется в импульсных источниках питания и автомобильной электронике.
Технические характеристики
| Тип | Schottky rectifier |
| Dv dt | 10000V/µs |
| Корпус | D2PAK (TO-263) |
| Особенности | very small conduction losses, negligible switching losses, extremely fast switching, avalanche capability specified |
| Тип монтажа | SMD |
| Power parm | 6000W |
| Артикул | STPS1545G-TR |
| Current ifav | 15A |
| Current ifsm | 220A |
| Current irrm | 1A |
| Current irsm | 3A |
| Производитель | STMicroelectronics |
| Voltage vrrm | 45V |
| Корпус | D2Pak (TO-263) |
| Current ifrms | 30A |
| Прямое напряжение | 0.57V |
| Размеры упаковки | 15.0-15.85mm length, 10.0-10.4mm width, 4.4-4.6mm height |
| Reverse leakage ir | 40mA |
| Diode configuration | Single |
| Примечание | Шоттки 45В 15А |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 175°C |
| Диап. темп. хр. | -65 to +175°C |
| Forward voltage vf condition | max at 125°C, 15A |
| Reverse leakage ir condition | max at 125°C, V_R = V_RRM |
| Описание (англ.) | Diode Schottky 45V 15A Automotive 3-Pin(2+Tab) D2PAK T/R |
| Тепловое сопр. переход-корпус | 1.6°C/W |
