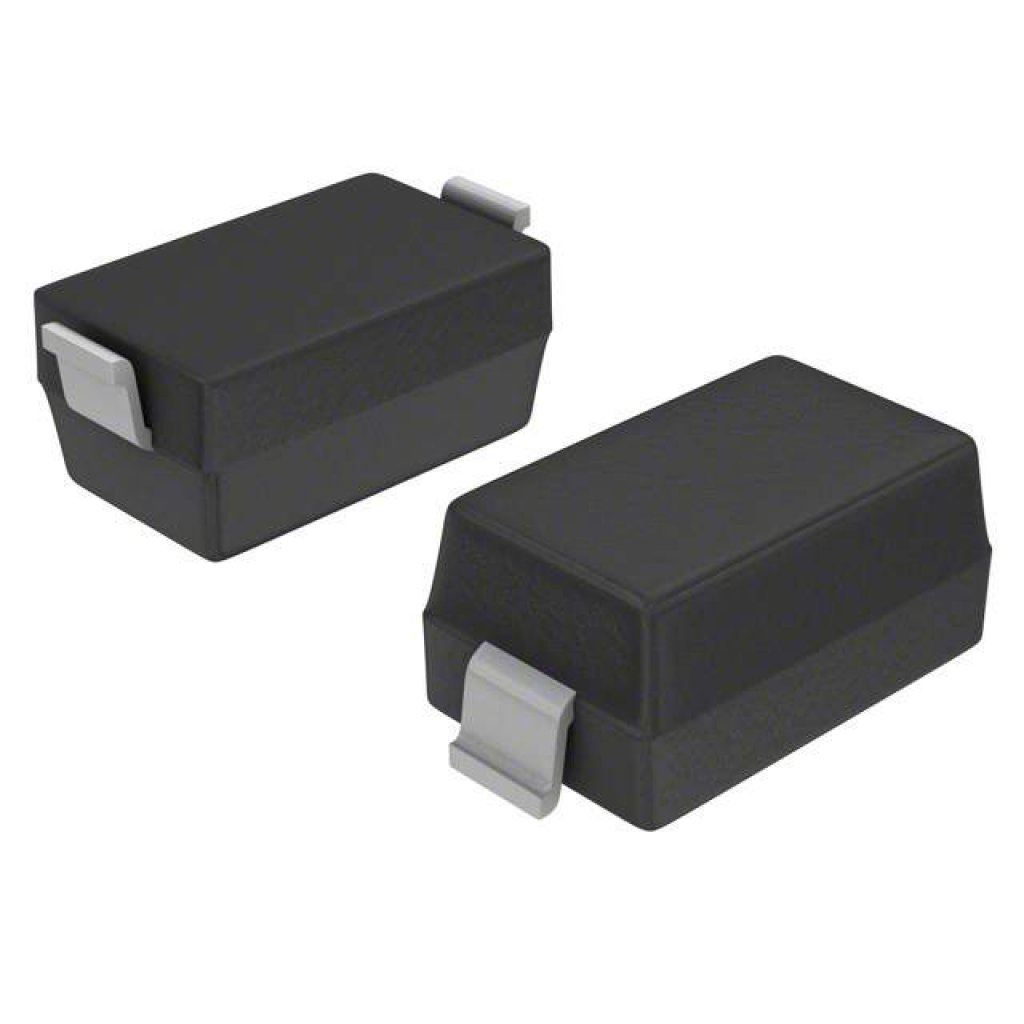

Диод Шоттки 40В 1А STPS140Z
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
8 206 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:8 206 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,68 |
| от 161 | 11,20 |
| от 322 | 9,96 |
| от 643 | 9,00 |
| от 1 285 | 8,33 |
Описание
Диод Шоттки STPS140Z от STMicroelectronics рассчитан на обратное напряжение до 40 В и прямой ток 1 А. Выполнен в компактном корпусе SOD-123 для поверхностного монтажа. Подходит для импульсных источников питания и защиты от обратной полярности в бытовой электронике.
Технические характеристики
| Тип | Schottky diode |
| Вес | 0.01g |
| Маркировка | Z54 |
| Корпус | SOD-123 |
| Особенности | Very small conduction losses, Negligible switching losses, Extremely fast switching |
| Тип монтажа | SMD |
| Footprint | 4.45mm x 2.51mm (recommended pad layout) |
| Размеры | Ширина: 2.55-2.85 mm; Длина: 3.55-3.95 mm; Макс. высота: 1.45 mm; Lead width typ: 0.55 mm; Lead thickness typ: 0.15 mm |
| Описание | Power Schottky rectifier |
| Артикул | STPS140Z |
| Применение | Switchmode power supplies, High frequency DC-DC converters, Free wheeling, Polarity protection |
| Корпус | SOD-123 |
| Макс. прямое напряжение | 0.49V |
| Примечание | Шоттки 40В 1А |
| Средний прямой ток | 1A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward voltage 100C max | 0.51V |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to +150°C |
| Forward voltage 25C typical | 0.55V |
| Forward voltage 100C typical | 0.45V |
| Junction capacitance typical | 200pF at 1V, 50pF at 10V, 20pF at 40V (from graph) |
| Описание (англ.) | Diode Schottky 40V 1A 2-Pin SOD-123 T/R |
| Soldering temperature max 10s | 260°C |
| Reverse leakage current 25C 5V | 10μA typical |
| Power dissipation equation 150C | P = 0.2 x I_F(AV) + 0.3 x I_F(RMS)^2 |
| Repetitive peak reverse current | 0.5A (tp=2ms square, f=1kHz) |
| Повторяющееся импульсное обратное напряжение | 40V |
| Reverse leakage current 25C 40V | 40μA typical |
| Reverse leakage current 100C 40V | 1.5mA typical, 5mA max |
| Non repetitive peak reverse current | 1A (tp=100ms square) |
| Термосопротивление переход-среда | 175 °C/W (with 50mm² copper area on FR4) |
| Critical rate of rise of reverse voltage | 10000 V/μs |
| Surge non repetitive peak forward current | 5.5A (tp=10ms sinusoidal) |
