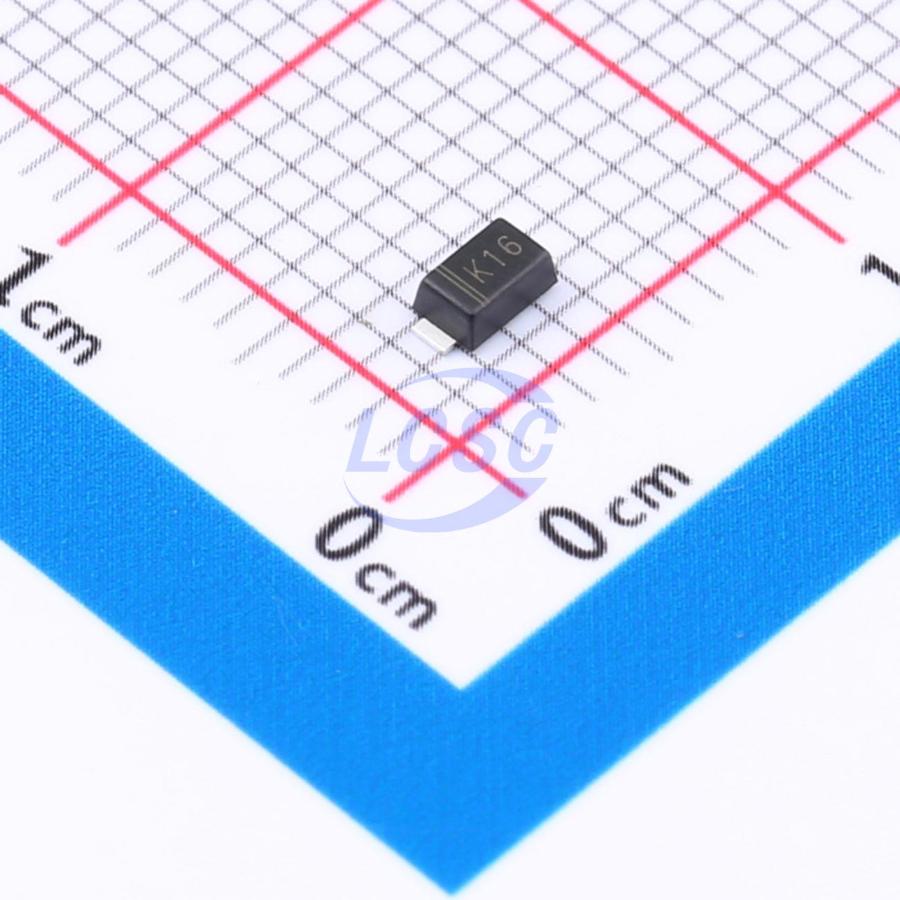

Диод Шоттки 60V 0.5А 0.6V STPS0560Z
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
17 122 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:17 122 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,84 |
| от 634 | 7,85 |
| от 1 267 | 7,18 |
| от 3 000 | 6,59 |
| от 6 000 | 6,23 |
Описание
Диод Шоттки STPS0560Z от STMicroelectronics предназначен для цепей с низким падением напряжения и высоким быстродействием. Компонент рассчитан на обратное напряжение до 60 В и прямой ток 0,5 А. Благодаря технологии Шоттки обеспечивает минимальные потери мощности, что делает его эффективным для вторичных выпрямителей в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Schottky rectifier |
| Вес | 0.01g |
| Маркировка | Z56 |
| Корпус | SOD-123 |
| Тип монтажа | SMD |
| Полярность | cathode indicated by band |
| Технология | Schottky |
| Артикул | STPS0560Z |
| Корпус | SOD-123 |
| Number of diodes | 1 |
| Примечание | Шоттки 60В 0.5А |
| Ширина корпуса | 1.4 to 1.7 mm |
| Длина корпуса | 2.55 to 2.85 mm |
| Средний прямой ток | 0.5A |
| Dimensions height total | 3.55 to 3.95 mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward voltage drop max | 0.50V |
| Forward voltage drop typ | 0.50V |
| Макс. темп. перехода | 150°C |
| Typ junction capacitance | 200 pF at 0V reverse voltage |
| Температура пайки макс. | 260°C for 10s |
| Диап. темп. хр. | -65 to +150°C |
| Power dissipation equation | P = 0.35 * IF(AV) + 0.3 * IF(RMS)^2 |
| Описание (англ.) | Diode Schottky 60V 0.5A Automotive 2-Pin SOD-123 T/R |
| Reverse leakage current max 25C | 50µA |
| Повторяющееся пиковое обратное напряжение | 60V |
| Reverse leakage current max 100C | 4mA |
| Неповторяющийся импульсный прямой ток | 5.5A |
| Термосопротивление переход-среда | 340°C/W |
| Critical rate of rise of reverse voltage | 10000V/µs |
