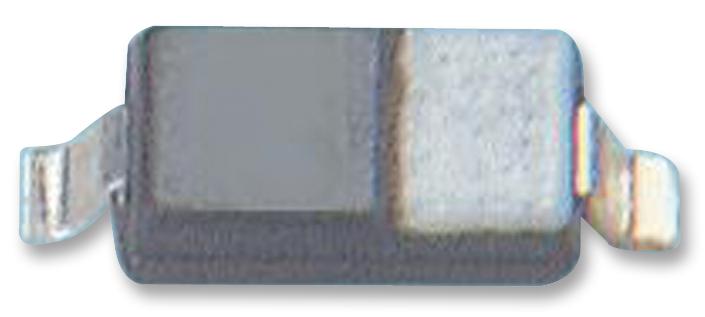

Диод Шоттки 40V 0.5А 0.4V STPS0540Z
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
4 826 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:3 026 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,88 |
| от 142 | 12,32 |
| от 283 | 11,02 |
| от 565 | 10,02 |
| от 1 130 | 9,29 |
Склад 12
В наличии:1 800 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 3000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 50 | 10,15 |
| от 500 | 8,68 |
Описание
Диод Шоттки STPS0540Z от STMicroelectronics предназначен для низковольтных выпрямительных цепей. Компонент рассчитан на средний прямой ток 0,5 А при обратном напряжении 40 В. Отличается низким прямым падением напряжения (0,4 В), что минимизирует потери мощности. Применяется в источниках питания, DC/DC-преобразователях и защитных цепях от обратной полярности.
Технические характеристики
| Тип | Schottky Rectifier |
| VRRM | 40V |
| I f av | 0.5A |
| Вес | 0.01 g |
| I f rms | 2A |
| Маркировка | Z54 |
| Корпус | SOD-123 |
| R th ja | 340 °C/W |
| T j max | 150°C |
| Delivery | Tape & Reel, 3000 pcs |
| Тип монтажа | SMD |
| T stg max | 150°C |
| T stg min | -65°C |
| Размеры | Width max: 1.7 mm; Width min: 1.4 mm; Макс. высота: 1.45 mm; Макс. длина: 2.85 mm; Мин. длина: 2.55 mm; Высота корпуса макс.: 1.35 mm; Body height min: 0.85 mm |
| Ёмкость | 200 pF (typical at 0V) |
| I fsm surge | 5.5A |
| I r max 25c | 50 µA |
| I r typ 25c | 40 µA |
| Артикул | STPS0540Z |
| T soldering | 260°C for 10s |
| I r max 100c | 5 mA |
| I r typ 100c | 1.5 mA |
| Корпус | SOD-123 |
| Способ поставки | Tape & reel, 3000 per reel |
| Макс. ширина корпуса | 1.7mm |
| Body width min | 1.4mm |
| Тип компонента | Schottky rectifier |
| Dv dt critical | 10000 V/µs |
| Вес упаковки | 0.01g |
| V f max 25c 1a | 0.66V |
| V f typ 25c 1a | 0.55V |
| Высота корпуса макс. | 1.45mm |
| Макс. длина корпуса | 2.85mm |
| Мин. длина корпуса | 2.55mm |
| V f max 100c 1a | 0.51V |
| V f typ 100c 1a | 0.45V |
| V f max 25c 0.5a | 0.53V |
| V f typ 25c 0.5a | 0.50V |
| V f max 100c 0.5a | 0.40V |
| V f typ 100c 0.5a | 0.35V |
| Lead width typical | 0.55mm |
| Overall length max | 3.95mm |
| Overall length min | 3.55mm |
| Примечание | Шоттки 40В 0.5А |
| Lead thickness typical | 0.15mm |
| Current forward rms max | 2A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward voltage drop max | 0.40V (at Tj=100°C, IF=0.5A) |
| Макс. темп. перехода | 150°C |
| Температура пайки макс. | 260°C (for 10s) |
| Диап. темп. хр. | -65 to +150°C |
| Current forward average max | 0.5A |
| Reverse leakage current max | 50µA (at Tj=25°C, VR=40V) |
| Current surge non repetitive | 5.5A (tp=10ms sinusoidal) |
| Forward voltage drop typical | 0.35V (at Tj=100°C, IF=0.5A) |
| Junction capacitance typical | 200pF (at VR=0V) |
| Описание (англ.) | Diode Schottky 40V 0.6A Automotive 2-Pin SOD-123 T/R |
| Footprint land spacing typical | 0.25mm |
| Voltage reverse repetitive max | 40V |
| Reverse leakage current typical | 40µA (at Tj=25°C, VR=40V) |
| Термосопротивление переход-среда | 340 °C/W |
| Critical rate of rise of reverse voltage | 10000 V/µs |
