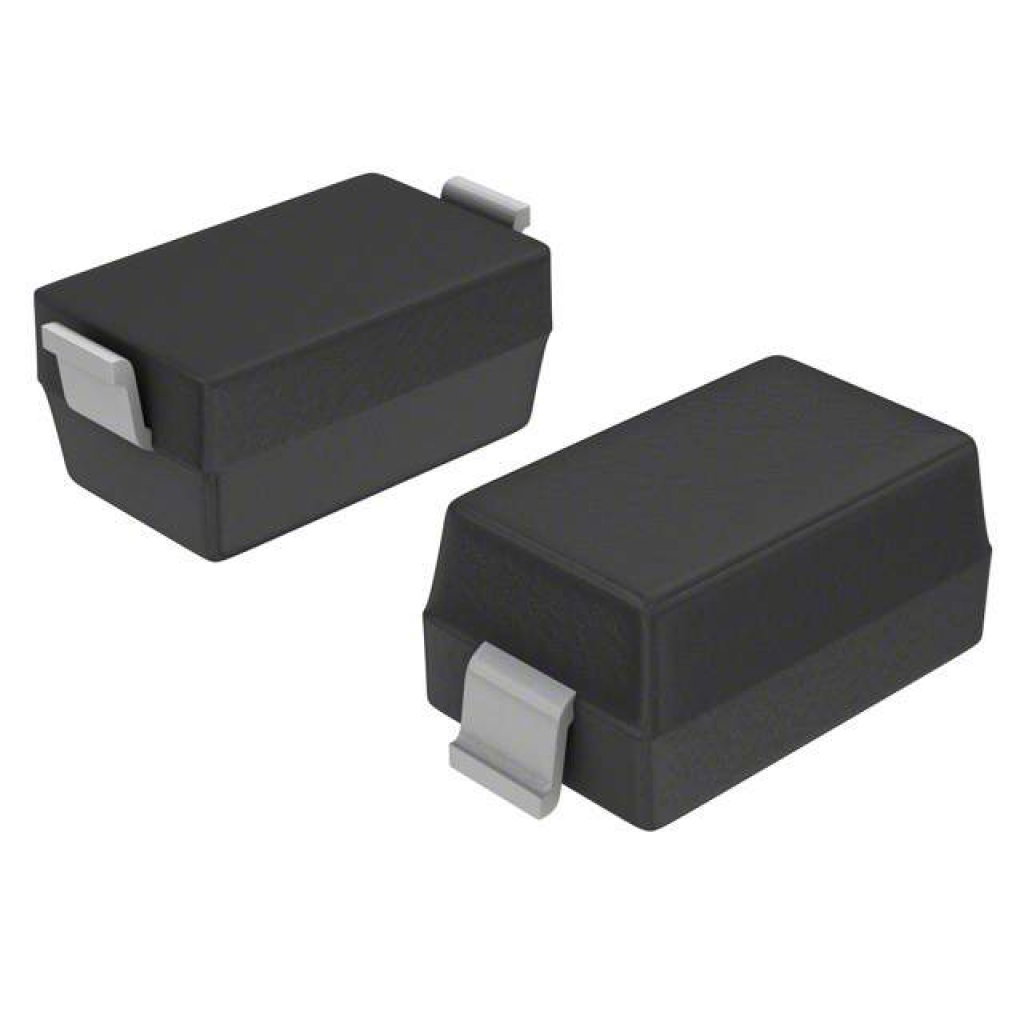

Диод Шоттки 30В 500мА STPS0530Z
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
1 768 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 768 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,42 |
| от 169 | 10,06 |
| от 338 | 8,92 |
| от 676 | 8,06 |
| от 1 352 | 7,44 |
Описание
Диод Шоттки STPS0530Z от STMicroelectronics рассчитан на напряжение до 30 В и прямой ток до 500 мА. Компонент выпускается в компактном корпусе SOD-123. Подходит для высокочастотных схем вторичного выпрямления и защиты от обратной полярности в бытовой электронике.
Технические характеристики
| I r | 12 µA typ at 25°C, 15V; 130 µA typ at 25°C, 30V; 3 mA typ at 125°C, 15V; 5 mA max at 125°C, 15V; 9 mA typ at 125°C, 30V; 21 mA max at 125°C, 30V |
| V f | 0.33V max at 0.5A, 125°C; 0.43V typ at 0.5A, 25°C |
| Тип | Schottky rectifier |
| Dv dt | 10000 V/µs |
| Ток I_FSM | 5.5A |
| VRRM | 30V |
| I f av | 0.5A |
| Вес | 0.01g |
| I f rms | 2A |
| Маркировка | Z53 |
| Корпус | SOD-123 |
| Особенности | Very small conduction losses, Negligible switching losses, Extremely fast switching |
| Тип монтажа | SMD |
| Размеры | A: 1.45 mm max; D: 2.55-2.85 mm; E: 1.4-1.7 mm; G: 0.25 mm; H: 3.55-3.75 mm; B: 0.55 mm typ; C: 0.15 mm typ; A1: 0.1 mm max; A2: 0.85-1.35 mm |
| Применение | low voltage, high frequency inverters, free wheeling, polarity protection |
| Temp storage | -65 to +150°C |
| Корпус | SOD-123 |
| Код заказа | STPS0530Z |
| Temp junction | -40 to +150°C |
| Max soldering temp | 260°C for 10s |
| Емкость перехода | 200 pF typ at VR=1V |
| Примечание | Шоттки 30В 0.5А |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | DIODE SCHOTTKY 30V 500MA SOD123 |
| Тепловое сопротивление переход-среда | 340 °C/W (copper area 2.5 mm²) |
