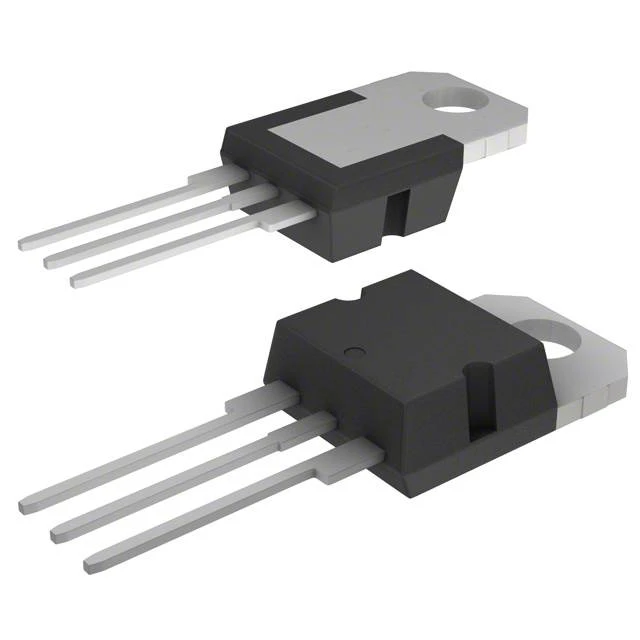

Транзистор полевой MOSFET N-канальный 900В 8А 160Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
10 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 247,81 |
| от 4 | 244,05 |
| от 7 | 239,09 |
| от 13 | 231,73 |
| от 25 | 219,96 |
Описание
Транзистор полевой MOSFET N-канальный от STMicroelectronics. Рабочее напряжение 900 В, ток до 8 А, мощность рассеивания 160 Вт. Выполнен в стандартном корпусе TO-220AB. Подходит для импульсных источников питания и силовой электроники.
Технические характеристики
| Q gd | 38nC |
| Q gs | 14nC |
| Q rr | 10µC |
| T rr | 950ns |
| Тип | N-channel MOSFET |
| I rrm | 21A |
| Маркировка | P9NK90Z |
| Корпус | TO-220 |
| T f typ | 28ns |
| T r typ | 13ns |
| C oss eq | 115pF |
| Тип монтажа | THT |
| V esd gs | 4kV |
| V gs max | ±30V |
| V sd typ | 1.6V |
| C iss typ | 2115pF |
| C oss typ | 190pF |
| C rss typ | 40pF |
| P tot max | 160W |
| Q g total | 72nC |
| V dss max | 900V |
| T d on typ | 22ns |
| Технология | SuperMESH |
| V gs zener | 30V |
| I dm pulsed | 32A |
| R ds on max | 1.3Ω |
| R ds on typ | 1.1Ω |
| T d off typ | 55ns |
| V gs th max | 4.5V |
| V gs th min | 3V |
| V gs th typ | 3.75V |
| I sdm pulsed | 32A |
| Корпус | TO-220AB |
| E as avalanche | 300mJ |
| I ar avalanche | 8A |
| I sd continuous | 8A |
| Dv dt capability | 4.5V/ns |
| I d continuous 25c | 8A |
| I d continuous 100c | 5A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -55°C |
| Температура пайки выводов | 300°C |
| Описание (англ.) | MOSFET N-CH 900V 8A 3-Pin(3+Tab) TO-220 Tube |
| Тепловое сопр. переход-корпус | 0.78°C/W |
| Тепловое сопротивление переход-среда | 62.5°C/W |
