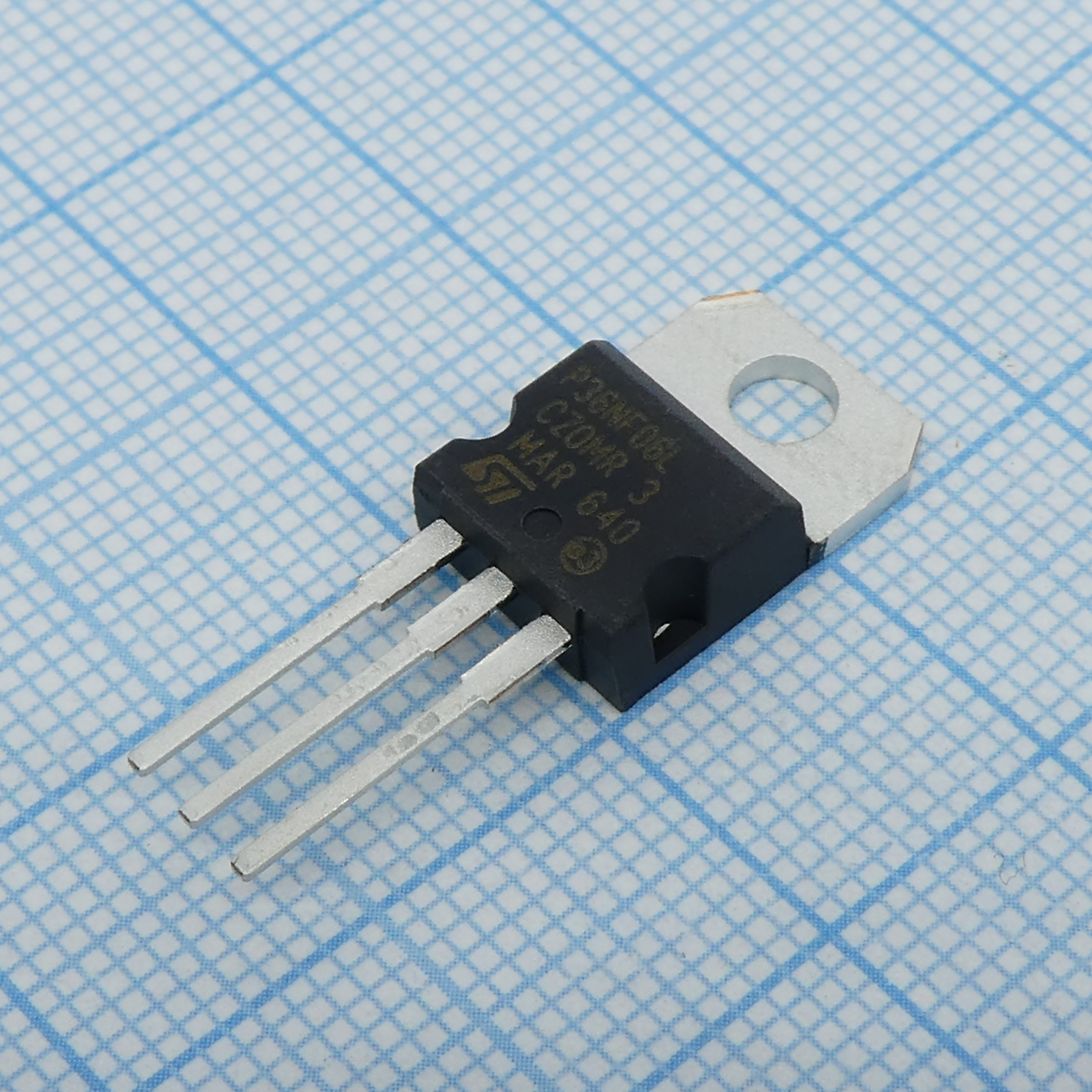

Транзистор полевой MOSFET N-канальный 60В 30А 70Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
186 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт134,34 ₽
Сумма1 343,40 ₽
+ доплата 490,00 ₽
В наличии186 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 17 — 125,33 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 343,40 ₽. До заказа без доплаты не хватает 15 956,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 343,40 ₽
Описание
Транзистор полевой MOSFET N-канальный от STMicroelectronics. Работает при напряжении до 60 В, выдерживает ток до 30 А и мощность до 70 Вт. Выпускается в стандартном корпусе TO-220AB. Подходит для импульсных источников питания и схем управления нагрузкой в промышленной автоматике.
Технические характеристики
| Тип | N-channel Power MOSFET |
| Корпус | TO-220 |
| Тип монтажа | Выводной |
| Время спада | 13ns |
| Время нарастания | 80ns |
| Шаг выводов | 2.4-2.7mm |
| Технология | STripFET II |
| Длина вывода | 13-14mm |
| Артикул | STP36NF06L |
| Производитель | STMicroelectronics |
| Высота корпуса | 4.4-4.6mm |
| Коэф. сниж. | 0.47W/°C |
| Энергия лавины | 225mJ |
| Alternate package | D2PAK |
| Заряд сток-затвор | 7.8nC |
| Вх. емкость | 660pF |
| Rds on vgs 5v max | 0.05Ω |
| Rds on vgs 5v typ | 0.045Ω |
| Заряд затвор-исток | 4.2nC |
| Выходная емкость | 170pF |
| Ширина корпуса | 10.0-10.4mm |
| Макс. Rds(on) при Vgs 10 В | 0.04Ω |
| Rds(on) при Vgs 10 В, тип. | 0.032Ω |
| Время задержки включения | 10ns |
| Напряжение затвор-исток | ±18V |
| Длина корпуса | 15.25-15.75mm |
| Темп. хранения | -55 to 175°C |
| Время задержки выключения | 19ns |
| Напряжение сток-исток | 60V |
| Импульсный ток стока | 120A |
| Source drain current | 30A |
| Альтернативный номер детали | STB36NF06L |
| Время обратного восстановления | 55ns |
| Заряд затвора макс. | 17nC |
| Тип. заряд затвора | 13nC |
| Заряд обратного восстановления | 107nC |
| Тип упаковки | Tube (туба) |
| Прямая крутизна | 15S |
| Обратный ток восстановления | 3.9A |
| Ток утечки затвор-подложка | ±100nA |
| Пороговое напряжение затвора макс. | 2.5V |
| Пороговое напряжение затвора мин. | 1V |
| Source drain current pulsed | 120A |
| Общая рассеиваемая мощность при 25 °C | 70W |
| Длительный ток стока 25°C | 30A |
| Обратная проходная емкость | 70pF |
| Прямое напряжение исток-сток | 1.5V |
| Описание (англ.) | MOSFET N-CH 60V 30A TO-220 |
| Непрерывный ток стока 100°C | 21A |
| Напряжение пробоя сток-исток | 60V |
| Max lead soldering temperature | 300°C |
| Рабочая температура перехода | -55 to 175°C |
| Ток стока при нулевом напряжении затвора | 1µA (25°C), 10µA (125°C) |
| Тепловое сопр. переход-корпус | 2.14°C/W |
| Peak diode recovery voltage slope | 10V/ns |
| Тепловое сопротивление переход-среда | 62.5°C/W |
| Напряжение, В | 60 |
| Ток, А | 36 |
